TRU COMPONENTS GQ22-11E/B/12V, 701965 tlačítko antivandal, 22 mm, 250 V/AC, 5 A, 1 ks

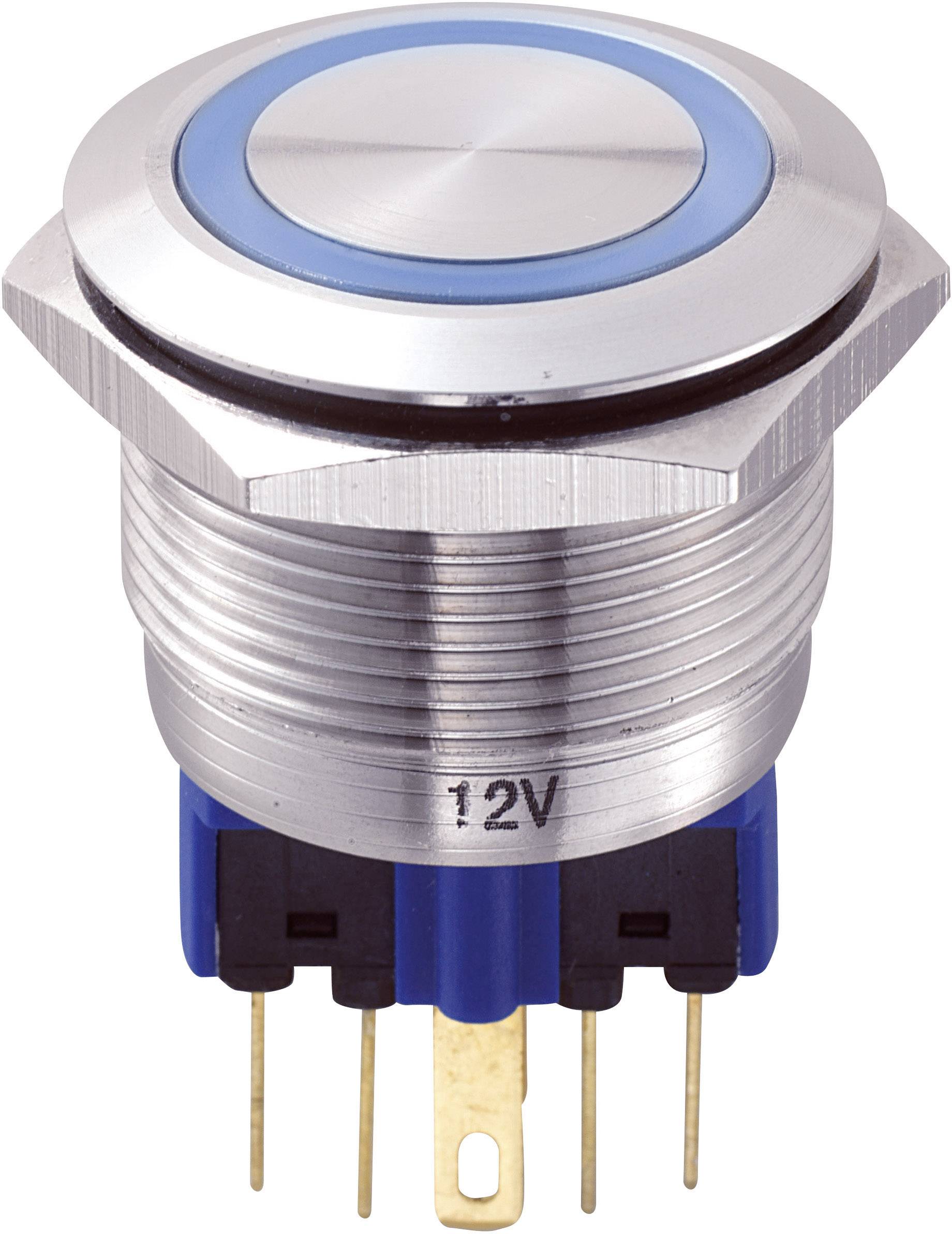

Kulatý tlačítkový spínač s modrým lemováním, stříbrným kovovým povrchem a značením 12V, vhodný pro elektronické aplikace.
Technický výkres elektrického spínače s pohledem zepředu, z boku a zespodu. Jsou vyznačeny rozměry a velikost závitu.
Diagram spínače GQ22: Vlevo osazení pinů (1 až 4), vpravo spínací symbol s rezistorem a LED, polarizovaný ('+LED' a '-LED').
1/3
Kategorie produktu
tlačítko antivandal
Typ osvětlení
kruhové podsvícení
Přepínací pozice
1x zap/(zap)
Typ kontaktu
1 přepínací kontakt
Připojení
pájené
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Doručení: Pá 6. 11.
386 Ks
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Počet
Celková cena (389,00 Kč / kus)
389,00 Kč
Doručení zboží v rámci jiných zemí EU (0% DPH) Včetně DPH.
Plus 120,00 Kč
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Bez dodatečných nákladů na dopravu
Ověřený prodejce s technickou podporou
Nahlásit právní incident

Technické parametry

  • Spínací napětí: 12 V
Kategorie produktu

tlačítko antivandal

Vlastnosti

plochý hmatník

Barva pouzdra/barva knoflíku

nerezová ocel

Funkce

bez aretace

Typ osvětlení

kruhové podsvícení

Barvy světla

modrá

Typ světelného zdroje

LED

Typ tlačítka

V jedné rovině

Přepínací pozice

1x zap/(zap)

Typ kontaktu

1 přepínací kontakt

Materiál

nerezová ocel

Materiál kontaktu

slitina stříbra

Připojení

pájené

Spínací napětí

250 V/AC

Spínací proud (max.)

5 A

Min. teplota

-20 °C

Max. teplota

+55 °C

Montážní Ø

22 mm

IP65

Obsah

1 ks

Tloušťka montážní desky (max.)

8 mm

Typ

GQ22-11E/B/12V

Ke stažení

List technických údajů

List technických údajů 701965 TRU COMPONENTS GQ22-11E/B/12V, 701965 tlačítko antivandal, 22 mm, 250 V/AC, 5 A, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 701965 TRU COMPONENTS GQ22-11E/B/12V, 701965 tlačítko antivandal, 22 mm, 250 V/AC, 5 A, 1 ks

Popis

Doplňující informace

Při popisu spínacích poloh udává hodnota v závorce to, že se jedná o funkci stisku.
