Tempo Communications T27624 optický měřič výkonu

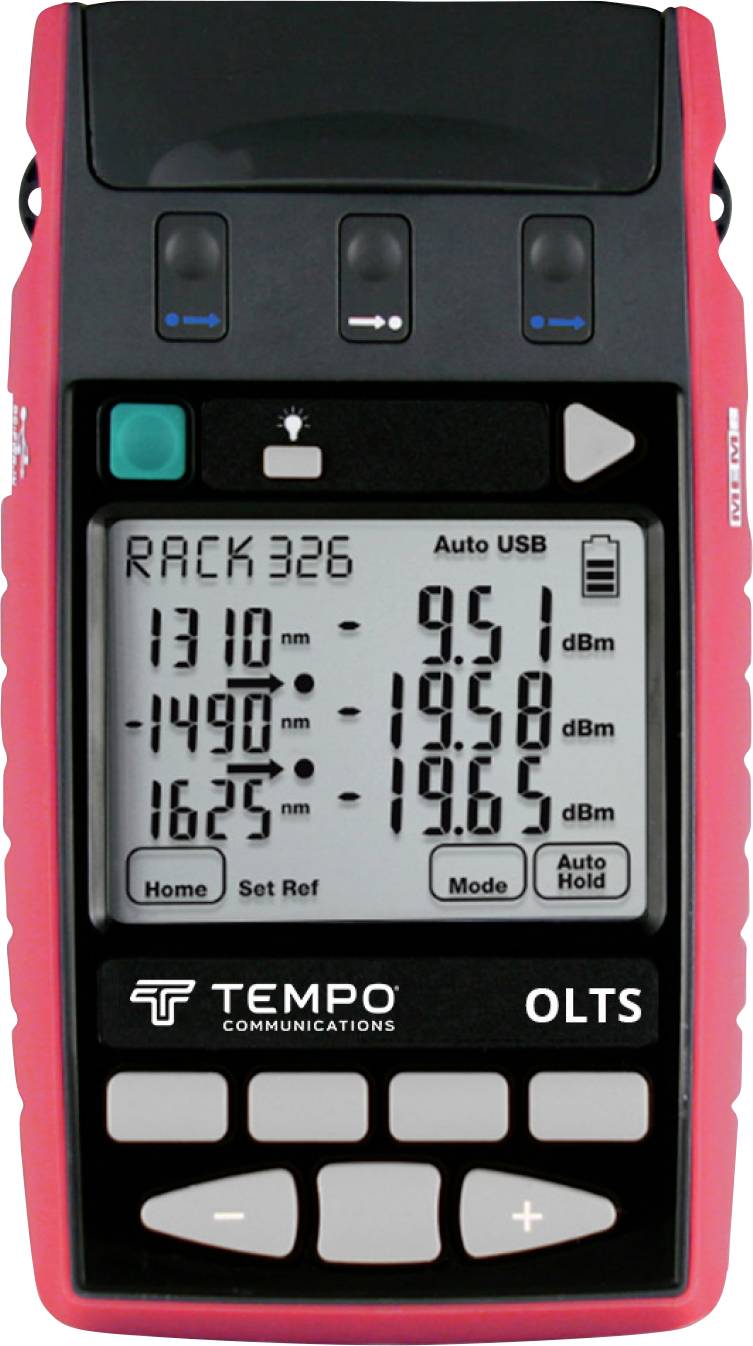

Optický měřič výkonu s digitálním displejem zobrazuje měřené hodnoty v dBm a délku v metrech. Tlačítka nahoře a dole.

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (99 672,05 Kč / kus)

99 672,05 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

OLTS, 850-1300 LED, 1310-1550 LASER + VISITESTER, INGAAS

Quad optická sada pro testování ztrát (OLTS)
Visitester T27624-INGAAS

Technické parametry

Typ detektoru (měřicí přístroj): InGaAs
Reakční vlnovou délku (v metrech): 600–1700 nm
Kalibrační vlnové délky (v metrech): 780, 820, 850, 980, 1270, 1290, 1300, 1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450, 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610, 1625, 1650 nm
Rozsah výkonu (v metrech): +10 ~ -60 dBm (780 ~ 980 nm) / +10 ~ -70 dBm (1270 ~ 1650 nm)
Linearita ve středním rozsahu (v metrech) 0,04 dB (typicky)
Celková nejistota (v metrech): 0,3 dB (max.)
ID rozpoznání zvuku a autotest citlivost (měřicí přístroj): Až -50 dBm
Modulovaný výstup (zdroj): 270 Hz, 1 kHz, 2 kHz ± 2 %, 12 identifikačních tónů pro více vláken
Výstupní vlnová délka (zdroj): Připojení 1: Laser 1310-1550 nm, hleditester / připojení 3: 850, 1300 nm LED
Počáteční tolerance vlnových délek při 25 °C (zdroj): 20 nm (pro 1310, 1550 nm)
Krátkodobá stabilita pro 15 min., obvykle ± 2 °C, po zahřátí, ORL < -25 dB (zdroj): 0,04 dB (pro 1310, 1550 nm) / 0,01 dB (pro 850, 1300 nm)
Stabilita přes teplotu (zdroj): 0,6 dB (typicky pro 1310, 1550 nm) / 0,35 dB (typicky pro 850, 1300 nm)
Šířka spektra u FWHM (zdroj): 3 nm (typicky pro 1310, 1550 nm)
Odchylka vlnové délky (zdroj): 0,4 nm na °C (typicky pro 850, 1300, 1310, 1550 nm)
Opakovatelnost opětovného spojení s 95 % spolehlivosti (pramen): 0,1 dB (pro 1310–1550 nm laser, vizuový tester)/0,05 dB (pro 850, 1300 nm LED)
Hleditester vlnová délka: 650 ± 5 nm
VisiTESTESTESTOVÁ šířka spektra @FWHM: 3 nm
VisiTESTOVÁČ vlnovou drift: 0,1 nm na °C.
Visitestový výkon: +2 dBm ± 1 dB u SMF
Zaměřovací laserový tester třídy 1, IEC60825-2
VisiTESTOVOU (ruční) CW nebo 2 Hz
Přesnost (v metrech): 1 % (0,06 dB)
Rozlišení (m): 0,01 dB
Citlivost polarizační (v metrech): < 0,05 dB (typicky)
Detekce zvuku (metr) 150 - 9900 Hz ± 1 %
USB rozhraní: MicroUSB pro napájení a software / USB a flash disk
Automatické vypnutí: Volitelné
Pouzdro: Polykarbonát (pouzdro) / guma (hrany a rohy)
Velikost displeje 74 mm x 55 mm
Provozní teplota: -15 °C až 55 °C
Relativní vlhkost vzduchu: 0 až 95 %

Kategorie produktu: optický měřič výkonu

Optický ukazatel: Ano

Rozm.: (d x š x v) 35 x 105 x 190 mm

Hmotnost: 420 g

Šířka: 105 mm

V: 190 mm

Délka: 35 mm

Typ: T27624

Ke stažení

List technických údajů

List technických údajů 3338196 Tempo Communications T27624 optický měřič výkonu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3338196 Tempo Communications T27624 optický měřič výkonu

Popis

Čtyřnásobná sada optických Loss (OLTS) pro testování výkonu, tlumení, kontinuity a chyb ve vícevidových a jednovidových optických systémech při 850/1300 nm a 1310/1550 nm. V malém balení nabízí výkonný optický multimetr pro zlepšení flexibility testů a produktivity.

Funkce 650 nm VFL Visitester na jednovidovém portu ve spojení s VFL do testovacího signálu během autotestu. Kromě provozu jako typické VFL umožňuje pozitivní vizuální identifikaci vlákna, které má být připojeno ke zkoušce ztrát.

Tento text byl přeložen strojově.

Provedení

Snadné použití, tenká, odolná a univerzální
Zdroje multimode kompatibilní s EF
Vynikající stabilita zdroje
Velký, jasný LCD displej je čitelný i na slunci a podsvícený
Velká paměť s textem a časovým razítkem
Výsuv paměti na USB flash disk s jedním tlačítkem
KITS™ a zpráva o stavu ke zjištění a vypracování zprávy
Autotest měřič výkonu s přesností 1 % a kalibrací v roce 31
Sledovatelné kalibrační zprávy: Měřiče výkonu a linearita, zdroje a stabilita
Vyměnitelné konektory s protiprachovou krytkou a výklopným třmenem
ID testovacího generátoru/detektoru multiFiber
Dlouhá životnost alkalických baterií s externím napájením/nabíječkou přes microUSB
