Telegärtner 100024006 100024006 N konektor zásuvka, rovná 50 Ω 1 ks

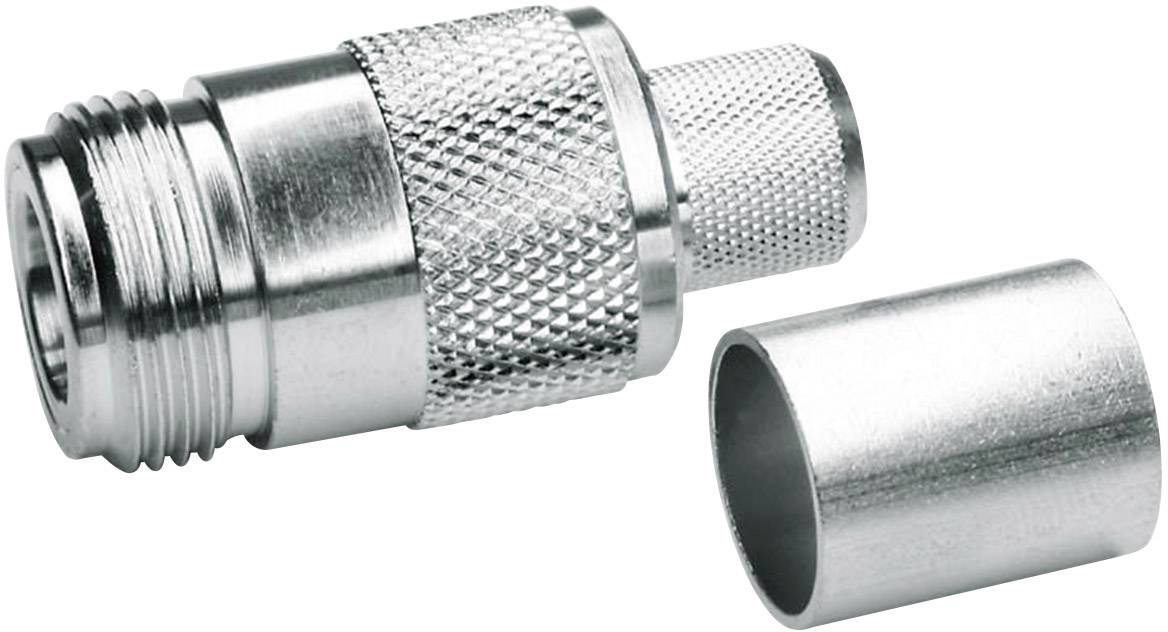

Kovový připojovací konektor s vroubkovanou rukojetí, skládající se ze dvou částí. Hlavní část s závitem a menším, odnímatelným válcem.

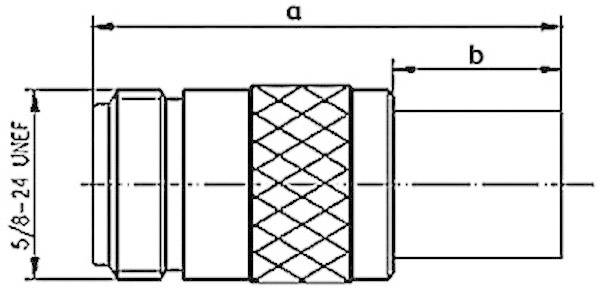

Technický výkres válcového spojovacího dílu s rozměry 'a' a 'b' v milimetrech, závit 5/8-24 UNEF.

1/2

Skupina kabelů

RG 223/U

Kategorie produktu

N konektor

Provedení

zásuvka, rovná

Impedance

50 Ω

Připojení

krimpované

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (342,98 Kč / kus)

342,98 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

kabelová N zásuvka, vestavná

Hlavní benefity

Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

Skupina kabelů: RG 223/U

Kategorie produktu: N konektor

Provedení: zásuvka, rovná

Impedance: 50 Ω

Připojení: krimpované

Obsah: 1 ks

Průměr: 5.40 mm

Číslo výrobce: 100024006

Izolační odpor: 5 GΩ

Izolační materiál: PTFE

Splňuje RoHS: ano

Typ: 100024006

Typ upevnění: šroubovací

Ø kabelu: 5.4 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1090917 Telegärtner 100024006 100024006 N konektor zásuvka, rovná 50 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1090917 Telegärtner 100024006 100024006 N konektor zásuvka, rovná 50 Ω 1 ks

Popis

Řada N zahrnuje velmi rozšířené koaxiální konektory střední velikosti. Jsou vybaveny šroubovacím spojením a jsou v náhledu vodotěsné. Ty lze v závislosti na konstrukci použít až do frekvence 11 GHz. Vlnový odpor je 50 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní, semi-flexibilní, semi-rigidový a vlnitý odizolovací kabel. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. Díky své konstrukci lze dosáhnout velmi dobrých elektrických hodnot při tlumení zpětného toku (VSWR) a při intermodulaci. Konektory řady N jsou odolné vůči vibracím a používají se při signalizaci i při přenosu dat. Konektory N jsou vhodné zejména pro koaxiální připojení k přenosu středního výkonu při vysokých frekvencích.

Tento text byl přeložen strojově.
