Telegärtner 100023714 100023714 TNC konektor zástrčka, rovná 50 Ω 1 ks

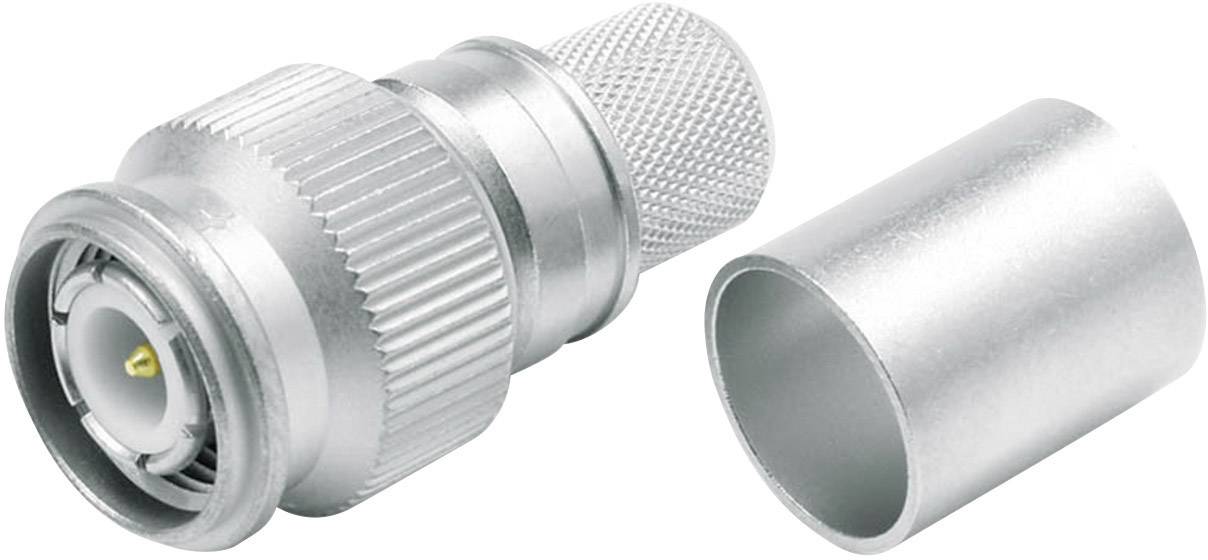

Stříbrný koaxiální konektor s odnímatelným pouzdrem. Konektor je určen pro připojení elektronických zařízení.

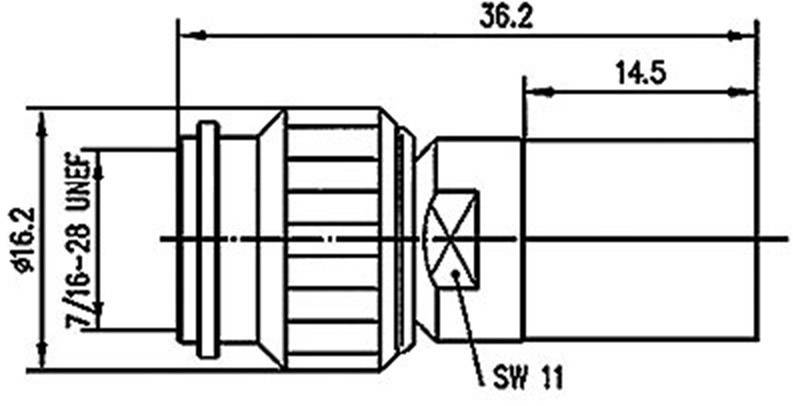

Technický výkres válce s rozměry: délka 36,2 mm, průměr 16,2 mm, závit 7/16-28 UNEF, SW 11.

1/2

Skupina kabelů

RG 214/U

Kategorie produktu

TNC konektor

Provedení

zástrčka, rovná

Impedance

50 Ω

Připojení

krimpované

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

24 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (301,65 Kč / kus)

301,65 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Kabelová zástrčka TNC

Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
Tento text byl přeložen strojově.

Dodatečné informace:

Naše služba pro vás:

Sestavy kabelů

Technické parametry

Skupina kabelů: RG 214/U

Kategorie produktu: TNC konektor

Provedení: zástrčka, rovná

Impedance: 50 Ω

Připojení: krimpované

Obsah: 1 ks

Průměr: 10.80 mm

Frekvence (max.): 5 GHz

Materiál pouzdra: mosaz poniklovaná

Číslo výrobce: 100023714

Izolační odpor: 5 GΩ

Izolační materiál: PTFE

Materiál kontaktu: mosaz pozlacená

Materiál: Pozlacená mosaz

Splňuje RoHS: ano

Provozní teplota: -40 až +155 °C

Typ: 100023714

Typ upevnění: šroubovací

Provedení: rovná kabelová zástrčka

Frekvenční rozsah: 5 GHz

Připojení: Krimpování

Ø kabelu: 10.8 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1090986 Telegärtner 100023714 100023714 TNC konektor zástrčka, rovná 50 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1090986 Telegärtner 100023714 100023714 TNC konektor zástrčka, rovná 50 Ω 1 ks

Popis

Řada TNC zahrnuje velmi často používané koaxiální konektory, které se používají až do frekvence 11 GHz. Stejná měřítka série BNC mají šroubovací uzávěr. Nabízí se provedení s impedancí 50 Ω a 75 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady TNC jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. Konektory řady TNC jsou odolné proti vibracím a používají se pro přenos signálu, dat a videa
