Telegärtner 100023456 100023456 BNC konektor zástrčka, zahnutá 75 Ω 1 ks

Stříbrný koaxiální konektor s odnímatelným kabelovým adaptérem, vhodný pro RF aplikace v telekomunikacích.

Ilustrační obrázek

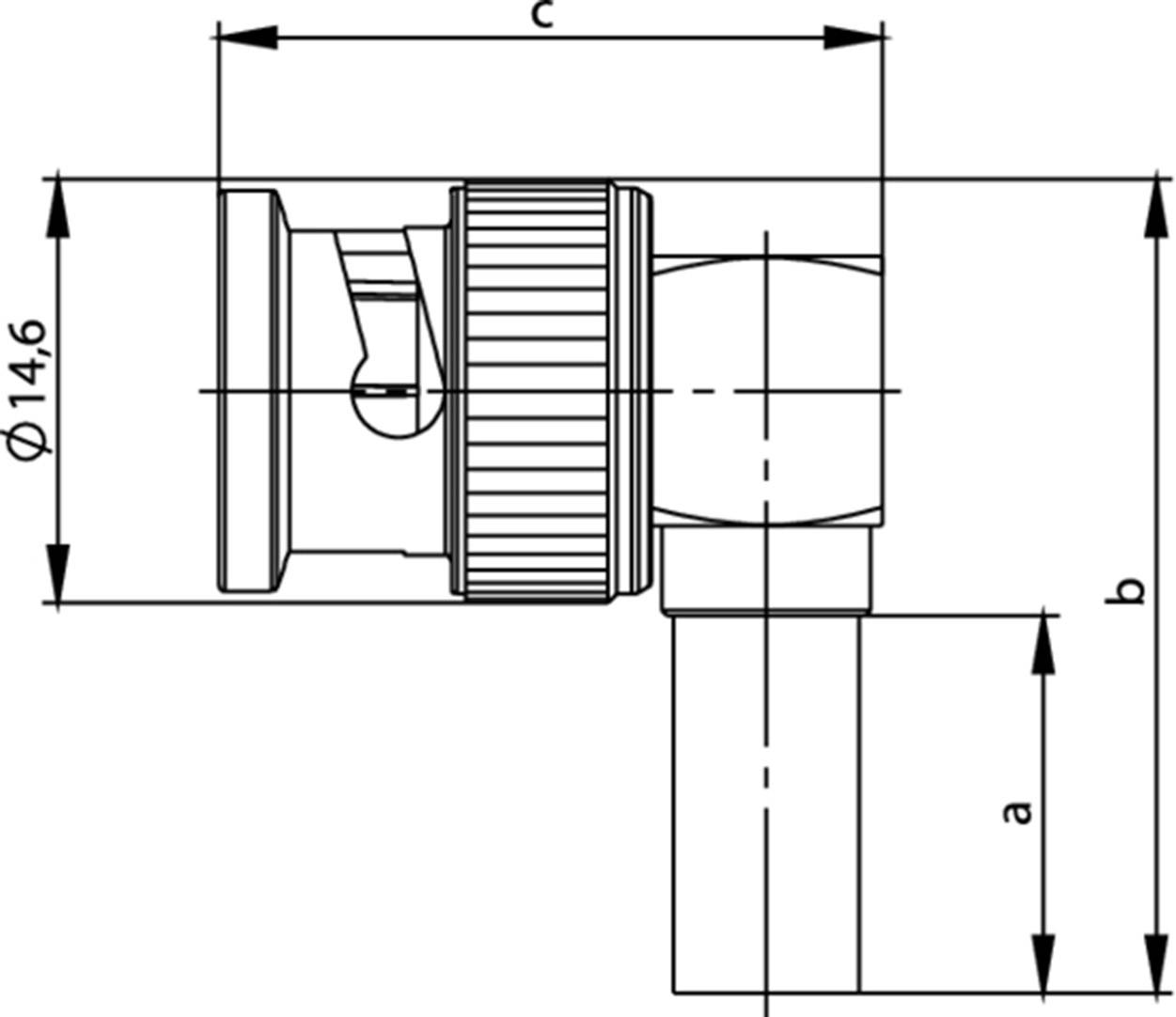

Technický výkres úhlového adaptéru s rozměry: průměr 14,6 mm, vertikální délka a a horizontální délka c.

1/2

Ilustrační obrázek

Skupina kabelů

RG 179/BU

Kategorie produktu

BNC konektor

Provedení

zástrčka, zahnutá

Impedance

75 Ω

Připojení

krimpované

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

45 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (301,65 Kč / kus)

301,65 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

BNC konektor

Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
Tento text byl přeložen strojově.

Dodatečné informace:

Naše služba pro vás:

Sestavy kabelů

Technické parametry

Skupina kabelů: RG 179/BU

Kategorie produktu: BNC konektor

Provedení: zástrčka, zahnutá

Impedance: 75 Ω

Připojení: krimpované

Obsah: 1 ks

Průměr: 2.70 mm

Frekvence (max.): 4 GHz

Materiál pouzdra: mosaz poniklovaná

Číslo výrobce: 100023456

Izolační materiál: PTFE

Materiál kontaktu: mosaz pozlacená

Splňuje RoHS: ano

Provozní teplota: -40 - +155 °C

Typ: 100023456

Typ upevnění: bajonetové

Ke stažení

List technických údajů

List technických údajů 1366323 Telegärtner 100023456 100023456 BNC konektor zástrčka, zahnutá 75 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1366323 Telegärtner 100023456 100023456 BNC konektor zástrčka, zahnutá 75 Ω 1 ks

Popis

Řada BNC obsahuje nejčastěji používané koaxiální konektory, které lze použít až do frekvence 4 GHz. Jsou vybaveny bajonetovým uzávěrem a jsou v provedení s impedancí 50 Ω a 75 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady BNC jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. Konektory série BNC jsou používány v oblasti signálových, datových a video přenosů.
