Telegärtner 100023436 100023436 BNC konektor zásuvka, vestavná vertikální 50 Ω 1 ks

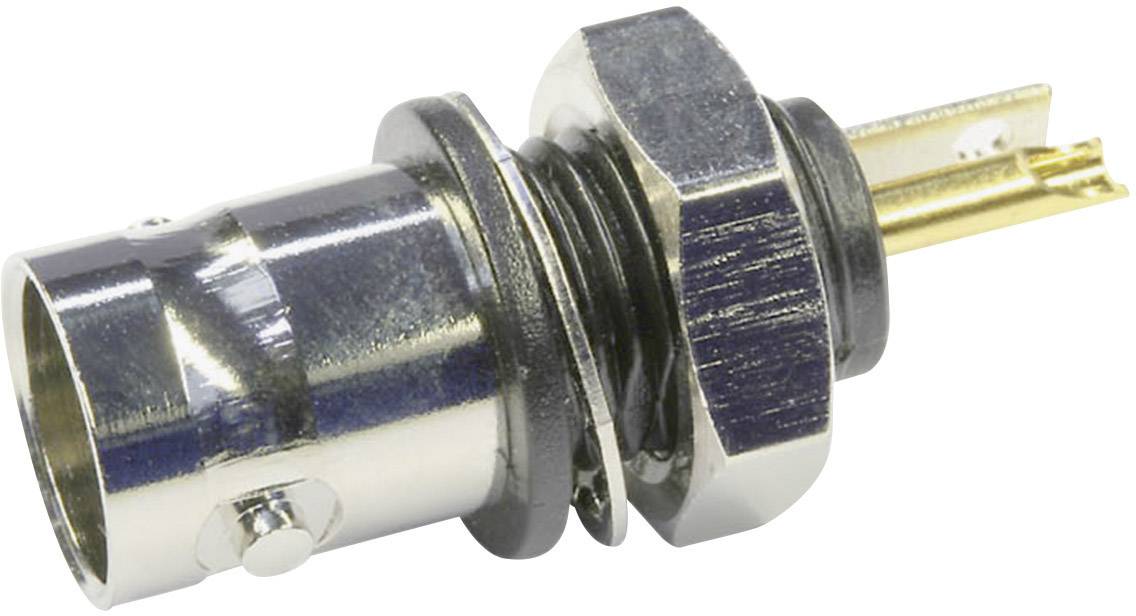

Kovový konektor válcovitého tvaru se zlatými kontaktními kolíky a rýhovanou upevňovací maticí.

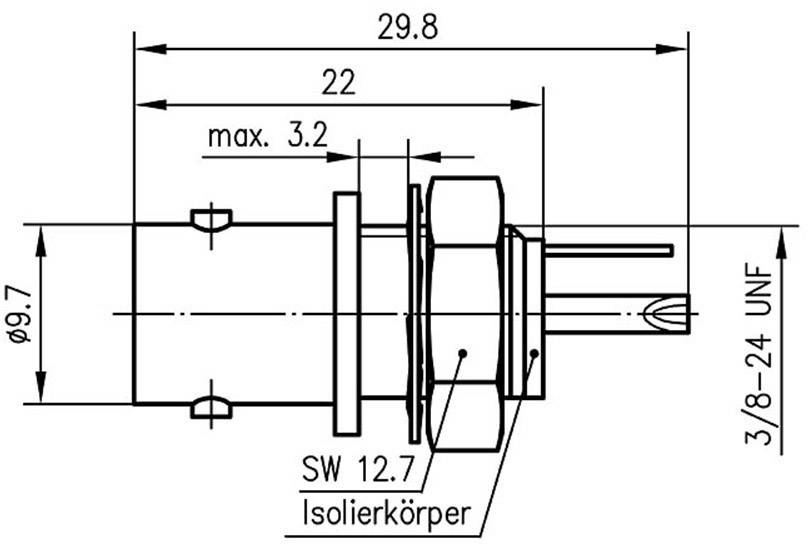

Technický výkres konektoru s rozměry v milimetrech a údaji o závitu, zobrazující boční pohled s vyznačením průměru a délky.

1/2

Kategorie produktu

BNC konektor

Provedení

zásuvka, vestavná vertikální

Impedance

50 Ω

Připojení

pájené

Obsah

1 ks

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

77 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (260,33 Kč / kus)

260,33 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Vestavná BNC zásuvka

Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

Montážní rozměr: Z113
s izolační přírubou, černá barva

Kategorie produktu: BNC konektor

Provedení: zásuvka, vestavná vertikální

Impedance: 50 Ω

Připojení: pájené

Obsah: 1 ks

Ø otvoru pro vestavbu: 9.8 mm

Tloušťka čelního panelu: 3,2 mm

Materiál pouzdra: mosaz poniklovaná

Číslo výrobce: 100023436

Izolační odpor: ≥ 5 GΩ

Izolační materiál: ABS

Materiál kontaktu: mosaz pozlacená

Splňuje RoHS: ano

Provozní teplota: -40 - +155 °C

Typ: 100023436

Typ upevnění: bajonetové

Ke stažení

List technických údajů

List technických údajů 1090861 Telegärtner 100023436 100023436 BNC konektor zásuvka, vestavná vertikální 50 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1090861 Telegärtner 100023436 100023436 BNC konektor zásuvka, vestavná vertikální 50 Ω 1 ks

Popis

Řada BNC obsahuje nejčastěji používané koaxiální konektory, které lze použít až do frekvence 4 GHz. Jsou vybaveny bajonetovým uzávěrem a jsou v provedení s impedancí 50 Ω a 75 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady BNC jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. Konektory série BNC jsou používány v oblasti signálových, datových a video přenosů.
