Telegärtner 100023425 100023425 BNC konektor zásuvka, vestavná 50 Ω 1 ks

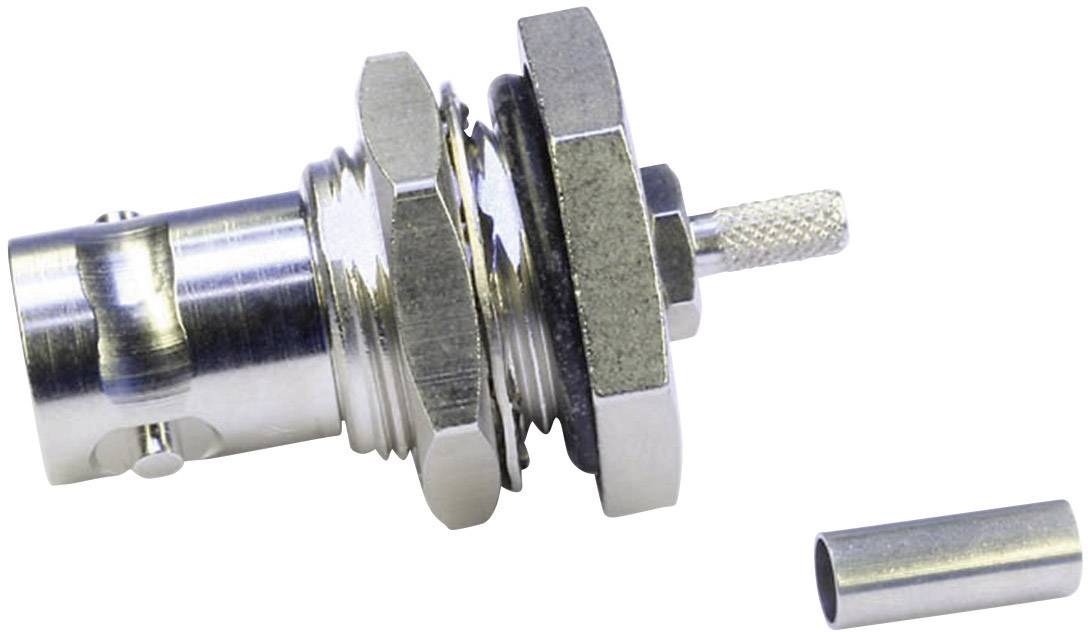

Kovový konektor s vroubkovaným povrchem a volnou kovovou objímkou vedle něj, pravděpodobně součást elektrického spoje.

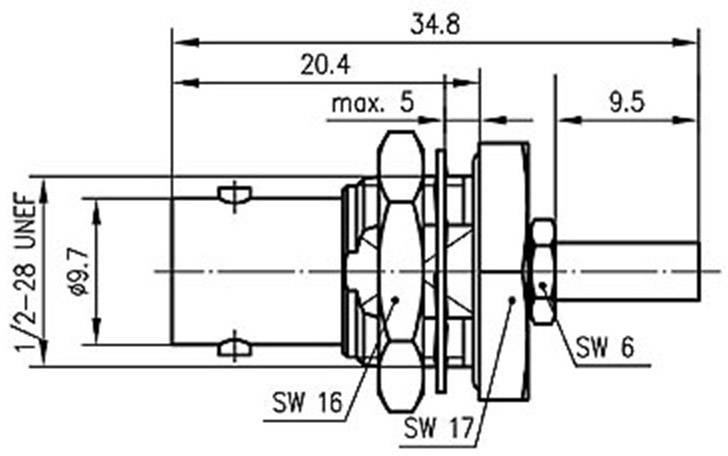

Technický výkres válcové součásti s rozměry: délka 34,8 mm, průměr 9,7 mm, s vyznačením závitu a míst pro klíč.

1/2

Skupina kabelů

RG 178 U

Kategorie produktu

BNC konektor

Provedení

zásuvka, vestavná

Impedance

50 Ω

Připojení

krimpované

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

3 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (235,54 Kč / kus)

235,54 Kč

Bez DPH.

Už jen 3 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

BNC zásuvka

Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
Tento text byl přeložen strojově.

Dodatečné informace:

Technické parametry

Montážní rozměr: Z04

Skupina kabelů: RG 178 U

Kategorie produktu: BNC konektor

Provedení: zásuvka, vestavná

Impedance: 50 Ω

Připojení: krimpované

Obsah: 1 ks

Průměr: 1.85 mm

Ø otvoru pro vestavbu: 11.8 mm

Frekvence (max.): 4 GHz

Tloušťka čelního panelu: 8,5 mm

Materiál pouzdra: mosaz poniklovaná

Číslo výrobce: 100023425

Izolační odpor: ≥ 5 GΩ

Izolační materiál: PTFE

Materiál kontaktu: mosaz

Splňuje RoHS: ano

Provozní teplota: -40 - +155 °C

Typ: 100023425

Typ upevnění: bajonetové

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1090873 Telegärtner 100023425 100023425 BNC konektor zásuvka, vestavná 50 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1090873 Telegärtner 100023425 100023425 BNC konektor zásuvka, vestavná 50 Ω 1 ks

Popis

Řada BNC obsahuje nejčastěji používané koaxiální konektory, které lze použít až do frekvence 4 GHz. Jsou vybaveny bajonetovým uzávěrem a jsou v provedení s impedancí 50 Ω a 75 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady BNC jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. Konektory série BNC jsou používány v oblasti signálových, datových a video přenosů.
