Telegärtner 100023320 100023320 BNC konektor zástrčka, rovná 50 Ω 1 ks

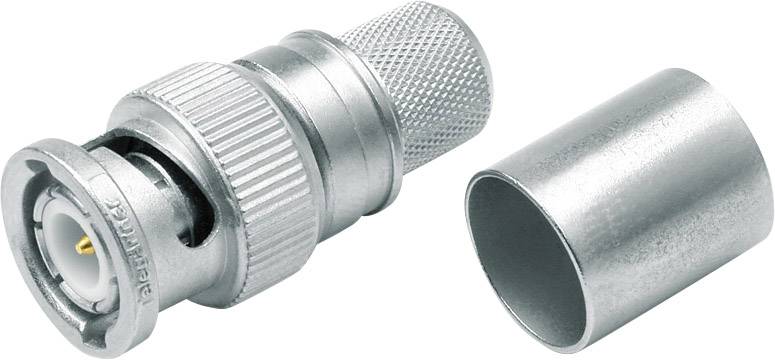

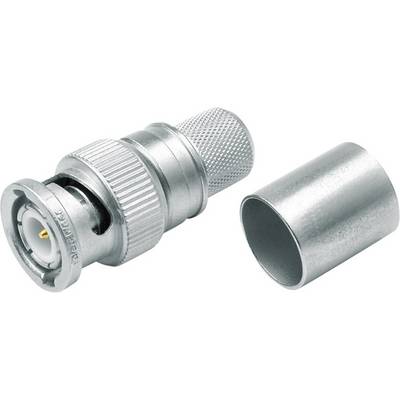

Kovový konektor rozložený na dva díly: zvlněná zástrčka se závitem a válcový nástavec konektoru.

Ilustrační obrázek

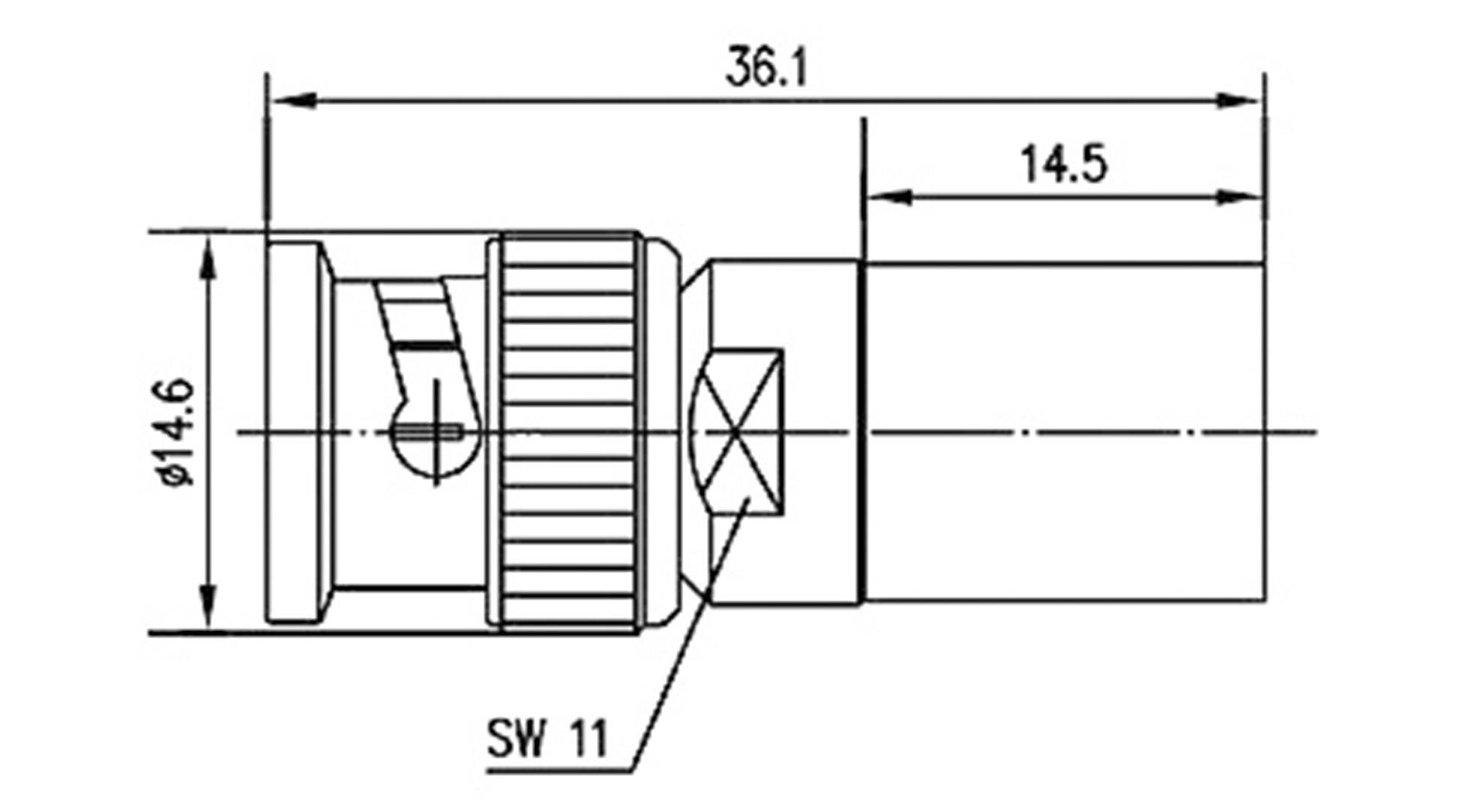

Technický výkres válcové součásti s rozměry: délka 36,1 mm, průměr 14,6 mm. Detailní pohled s závitem a vyznačenou šířkou klíče 11 mm.

1/2

Ilustrační obrázek

Skupina kabelů

RG 214/U

Kategorie produktu

BNC konektor

Provedení

zástrčka, rovná

Impedance

50 Ω

Připojení

krimpované

Datasheety: (PDF)

Okamžité doručení: Pá 2. 10.

56 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (301,65 Kč / kus)

301,65 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

BNC konektor

Označení zástrčky a zásuvky je definováno podle tvaru vnitřního vodiče.
Tento text byl přeložen strojově.

Dodatečné informace:

Naše služba pro vás:

Sestavy kabelů

Technické parametry

Skupina kabelů: RG 214/U

Kategorie produktu: BNC konektor

Provedení: zástrčka, rovná

Impedance: 50 Ω

Připojení: krimpované

Obsah: 1 ks

Průměr: 10.80 mm

Frekvence (max.): 4 GHz

Materiál pouzdra: mosaz poniklovaná

Číslo výrobce: 100023320

Izolační materiál: PTFE

Materiál kontaktu: mosaz pozlacená

Splňuje RoHS: ano

Provozní teplota: -40 - +155 °C

Typ: 100023320

Typ upevnění: bajonetové

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1366785 Telegärtner 100023320 100023320 BNC konektor zástrčka, rovná 50 Ω 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1366785 Telegärtner 100023320 100023320 BNC konektor zástrčka, rovná 50 Ω 1 ks

Popis

Řada BNC obsahuje nejčastěji používané koaxiální konektory, které lze použít až do frekvence 4 GHz. Jsou vybaveny bajonetovým uzávěrem a jsou v provedení s impedancí 50 Ω a 75 Ω. Varianty konektorů existují pro flexibilní, semi-flexibilní a semi-rigidní kabely. Konektory pro desky plošných spojů řady BNC jsou k dispozici jako pájecí nebo lisované. Kabel je upevněn v závislosti na provedení pomocí krimpování, svorek nebo pájení. Konektory série BNC jsou používány v oblasti signálových, datových a video přenosů.
