Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktivní sondy vysoké impedance 1 ks
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (90 298,29 Kč / kus)
90 298,29 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Aktivní Teledyne LeCroy, 1.5 GHz, 0.9 pF, 1 MΩ, vysoce ohmová sonda pro sondy
- Sondy řady Teledyne LeCroy ZS-a jsou aktivní sondy s vysokou impedancí a nízkou kapacitou, které zachovávají vysoký rozptyl signálu až do 4 GHz. Malý tvarový faktor a velký výběr příslušenství zajišťují, že sondy série ZS-a zvládnou jakýkoliv obtížný úkol měření.
Technické parametry
- Šířka pásma: 1,5 GHz
- Vstupní kapacita 0,9 pF
- • Vstupní odpor: 1 MΩ
- Tlumení 1:10 (na 10)
- Doba náběhu (10–90 %): 350 ps
- Rozhraní: Vrtule
- Kategorie produktu
Aktivní sondy vysoké impedance
- Vhodné pro značku
Teledyne LeCroy
- Provedení
Aktivní sonda s rozhraním ProBUS
- Hmotnost
110 g
- Typ
Tastkopf für Digitaloszilloskop
výrobce s certifikátem
Ke stažení
List technických údajů
List technických údajů 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktivní sondy vysoké impedance 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3814862 Teledyne LeCroy ZS1500A Tastkopf für Digitaloszilloskop Aktivní sondy vysoké impedance 1 ks
Popis
Vysoká impedance snižuje zatížení obvodů v celé šířce pásma osciloskopu. Inženýři musí často měřit vysokofrekvenční signály s vysokou věrností signálu. Typické pasivní sondy s vysokým vstupním Hohem R a C nabízejí při nižších frekvencích dobrou odezvu, ale při vyšších frekvencích zatěžují obvod příliš silně a zkreslují signály. Série ZS-a se vyznačuje vysokým vstupem-R (1 MΩ) i malým vstupem-C (0,6 pF až 0,9 pF), aby se snížilo zatížení obvodů v celé šířce pásma sond a osciloskopu.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Sondy řady Teledyne LeCroy ZS-a jsou aktivní sondy s vysokou impedancí a nízkou kapacitou, které zachovávají vysoký rozptyl signálu až do 4 GHz. Malý tvarový faktor a velký výběr příslušenství zajišťují, že sondy série ZS-a zvládnou jakýkoliv obtížný úkol měření.

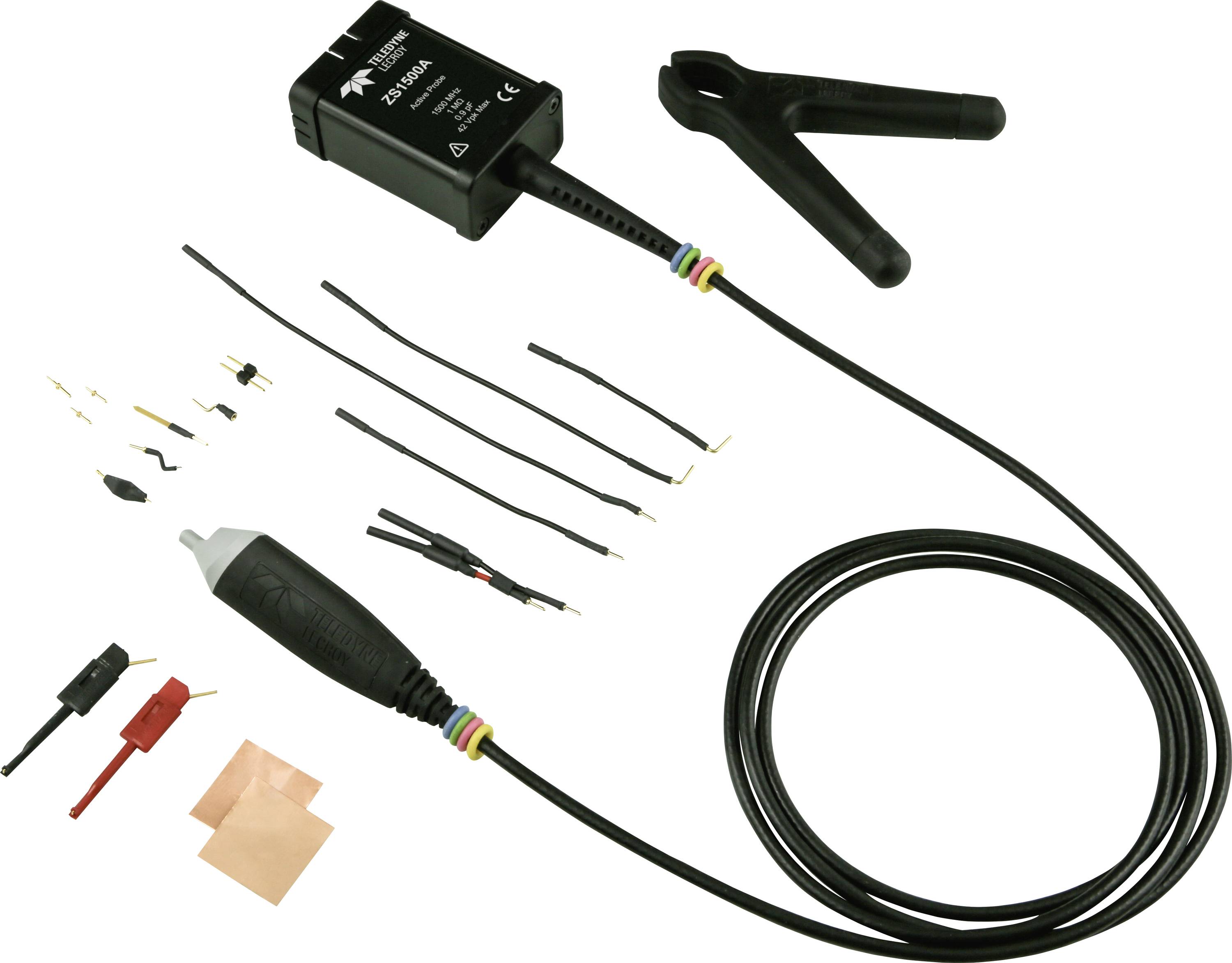

Obsah balení
- 1x aktivní napěťová sonda ZS1500A s rozhraním ProBus
- 1x držák na snímací hlavu
- 1x certifikát o kalibraci
- 2x standardní přímé hroty měřicí sondy
- 1x odpružený hrot sondy
- 1 x 2,54 mm adaptér čtyřhranného kolíku
- 2 x 2,54 mm adaptér na DPS
- 1x úzká zemnící pružina
- 1x šířka zemnící pružina
- 1x offset zem
- 2x měděný oplet
- 1x krátký přímý pinový kabel
- 1x dlouhá rovná kolíková vedení
- 1x krátký zahnutý pinový kabel
- 1x dlouhé úhlové kolíkové vedení
- 1x Y adaptérový kabel
- 1x pár svorek
- Návod k obsluze / dokumentace
