Name: Teledyne LeCroy Oszilloskop-Tastkopf měřicí sonda pro osciloskopy 2.5 GHz 10:1 8 V
Brand: Teledyne LeCroy
SKU: 3864038
Availability: BackOrder

Hlavní benefity

Teledyne LeCroy, 2.5 GHz, 0.6 pF, 1 MΩ vysoce ohmická aktivní sonda osciloskopu

10:1
Šířka pásma 2.5 GHz

Technické parametry

Výstupní imedance: 50 Ω

Kategorie produktu: měřicí sonda pro osciloskopy

Šířka pásma: 2.5 GHz

Dělicí poměr: 10:1

Doba zvýšení: 180 ps

Jmenovité napětí: 8 V

Vstupní kapacita: 0,6 pF

Vstupní odpor: 1000 kΩ

Typ: ZS2500A

: bez certifikátu

Hmotnost: 110 g

Délka kabelu: 1.3 m

Možnost kalibrace: Tovární standard

vhodný pro/na: Osciloskopy Teledyne LeCroy s rozhraním Probus

Ke stažení

List technických údajů

List technických údajů 3864038 Teledyne LeCroy Oszilloskop-Tastkopf měřicí sonda pro osciloskopy 2.5 GHz 10:1 8 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3864038 Teledyne LeCroy Oszilloskop-Tastkopf měřicí sonda pro osciloskopy 2.5 GHz 10:1 8 V

Popis

Inženýři musí často signály s vysokou frekvencí odepřít. Typické pasivní sondy s vysokým vstupním R a -C poskytují při nižších frekvencích sice dobrou odezvu, ale při vyšších frekvencích zatěžují obvod příliš silně a zkreslují signál. Aktivní napěťové sonda se vyznačuje vysokým vstupním odporem (R) i nízkou vstupní kapacitou (C), což snižuje zatížení obvodů v celé šířce pásma sondy a osciloskopu. Díky této nízké spínací zátěži a kompaktnímu formátu, který umožňuje měření i na těžko přístupných místech, je aktivní napěťová sonda standardním nástrojem pro nejrůznější signály a kontaktní body.

Tento text byl přeložen strojově.

Provedení

Snímací hlavy řady ZS-a jsou to vysoce ohmické aktivní sondy s nízkokapacitní kapacitou, které zajišťují vysokou odolnost vůči signálu až do 4 GHz. Kompaktní konstrukce a velký výběr příslušenství zajišťuje, že sonda série ZS-a zvládne jakýkoliv náročný úkol měření.

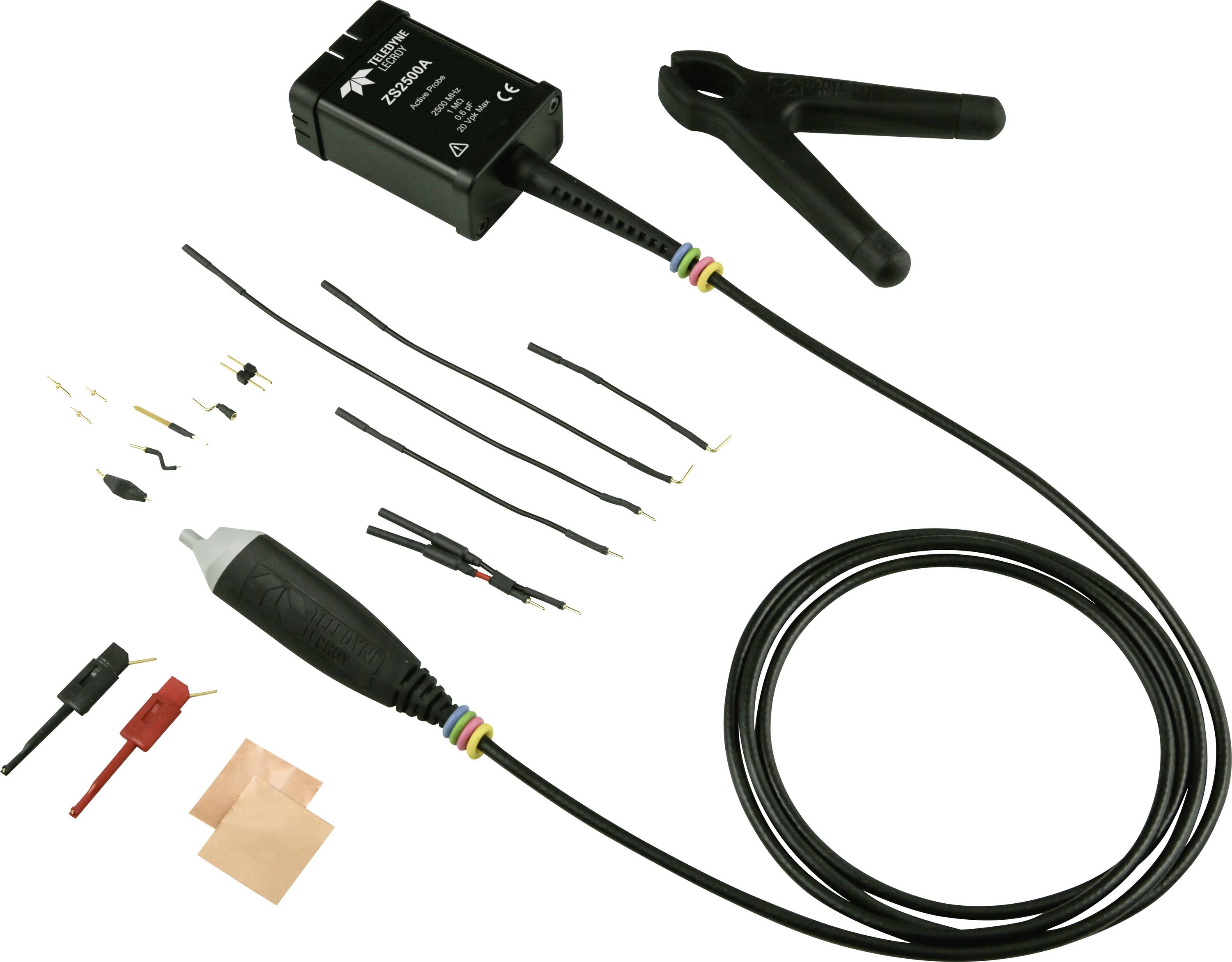

Obsah balení

1x sonda ZS2500A
2x standardní pásek (PK-ZS-001)
1x Pogo Tip (PK-ZS-017)
1x 2.54 mm adaptér Square pin (PK-ZS-018)
2x 2.54 mm adaptér pro DPS (PK-ZS-024)
1x Straight pin Lead Short (PK-ZS-022)
1x pásek pro Long pásek Straight (PK-ZS-023)
1x Y adaptér pro kabel (PK-ZS-014)
1x Right Angle Lead Short (PACC-LD003)
1x systém Right Angle Lead Long (PACC-LD004)
1x offset Ground / z Lead (PK-ZS-016)
1x Ground blade Narrow (PK-ZS-021)
1x Ground blade Wide (PK-ZS-015)
2x páska s oppy (PK-ZS-009)
1 pár Grabbers (PK-ZS-007R/B)
1x Holder Freehand Probe (PK-ZS-019)

Popis

Inženýři musí často signály s vysokou frekvencí odepřít. Typické pasivní sondy s vysokým vstupním R a -C poskytují při nižších frekvencích sice dobrou odezvu, ale při vyšších frekvencích zatěžují obvod příliš silně a zkreslují signál. Aktivní napěťové sonda se vyznačuje vysokým vstupním odporem (R) i nízkou vstupní kapacitou (C), což snižuje zatížení obvodů v celé šířce pásma sondy a osciloskopu. Díky této nízké spínací zátěži a kompaktnímu formátu, který umožňuje měření i na těžko přístupných místech, je aktivní napěťová sonda standardním nástrojem pro nejrůznější signály a kontaktní body.

Tento text byl přeložen strojově.

Provedení

Snímací hlavy řady ZS-a jsou to vysoce ohmické aktivní sondy s nízkokapacitní kapacitou, které zajišťují vysokou odolnost vůči signálu až do 4 GHz. Kompaktní konstrukce a velký výběr příslušenství zajišťuje, že sonda série ZS-a zvládne jakýkoliv náročný úkol měření.

Obsah balení

1x sonda ZS2500A
2x standardní pásek (PK-ZS-001)
1x Pogo Tip (PK-ZS-017)
1x 2.54 mm adaptér Square pin (PK-ZS-018)
2x 2.54 mm adaptér pro DPS (PK-ZS-024)
1x Straight pin Lead Short (PK-ZS-022)
1x pásek pro Long pásek Straight (PK-ZS-023)
1x Y adaptér pro kabel (PK-ZS-014)
1x Right Angle Lead Short (PACC-LD003)
1x systém Right Angle Lead Long (PACC-LD004)
1x offset Ground / z Lead (PK-ZS-016)
1x Ground blade Narrow (PK-ZS-021)
1x Ground blade Wide (PK-ZS-015)
2x páska s oppy (PK-ZS-009)
1 pár Grabbers (PK-ZS-007R/B)
1x Holder Freehand Probe (PK-ZS-019)
