Teledyne LeCroy Oszilloskop-Tastkopf měřicí sonda pro osciloskopy 1.5 GHz 10:1 15 V
Datasheety: (PDF)
Označení výrobce:
Objednací číslo:
Počet
Celková cena (105 865,61 Kč / kus)
105 865,61 Kč
Včetně DPH.
Doprava zdarma
Ověřený prodejce s technickou podporou
Hlavní benefity
Teledyne LeCroy, 1.5 GHz, 0.9 pF, 1 MΩ vysoce ohmická aktivní sonda osciloskopu
- 10:1
- Šířka pásma 1.5 GHz
Technické parametry
- Výstupní imedance: 50 Ω
- Kategorie produktu
měřicí sonda pro osciloskopy
- Šířka pásma
1.5 GHz
- Dělicí poměr
10:1
- Doba zvýšení
350 ps
- Jmenovité napětí
15 V
- Vstupní kapacita
0,9 pF
- Vstupní odpor
1000 kΩ
- Typ
ZS1500A
bez certifikátu
- Hmotnost
110 g
- Délka kabelu
1.3 m
- Možnost kalibrace
Tovární standard
- vhodný pro/na
Osciloskopy Teledyne LeCroy s rozhraním Probus
Ke stažení
List technických údajů
List technických údajů 3864037 Teledyne LeCroy Oszilloskop-Tastkopf měřicí sonda pro osciloskopy 1.5 GHz 10:1 15 V
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3864037 Teledyne LeCroy Oszilloskop-Tastkopf měřicí sonda pro osciloskopy 1.5 GHz 10:1 15 V
Popis
Inženýři musí často signály s vysokou frekvencí odepřít. Typické pasivní sondy s vysokým vstupním R a -C poskytují při nižších frekvencích sice dobrou odezvu, ale při vyšších frekvencích zatěžují obvod příliš silně a zkreslují signál. Aktivní napěťové sonda se vyznačuje vysokým vstupním odporem (R) i nízkou vstupní kapacitou (C), což snižuje zatížení obvodů v celé šířce pásma sondy a osciloskopu. Díky této nízké spínací zátěži a kompaktnímu formátu, který umožňuje měření i na těžko přístupných místech, je aktivní napěťová sonda standardním nástrojem pro nejrůznější signály a kontaktní body.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Snímací hlavy řady ZS-a jsou to vysoce ohmické aktivní sondy s nízkokapacitní kapacitou, které zajišťují vysokou odolnost vůči signálu až do 4 GHz. Kompaktní konstrukce a velký výběr příslušenství zajišťuje, že sonda série ZS-a zvládne jakýkoliv náročný úkol měření.

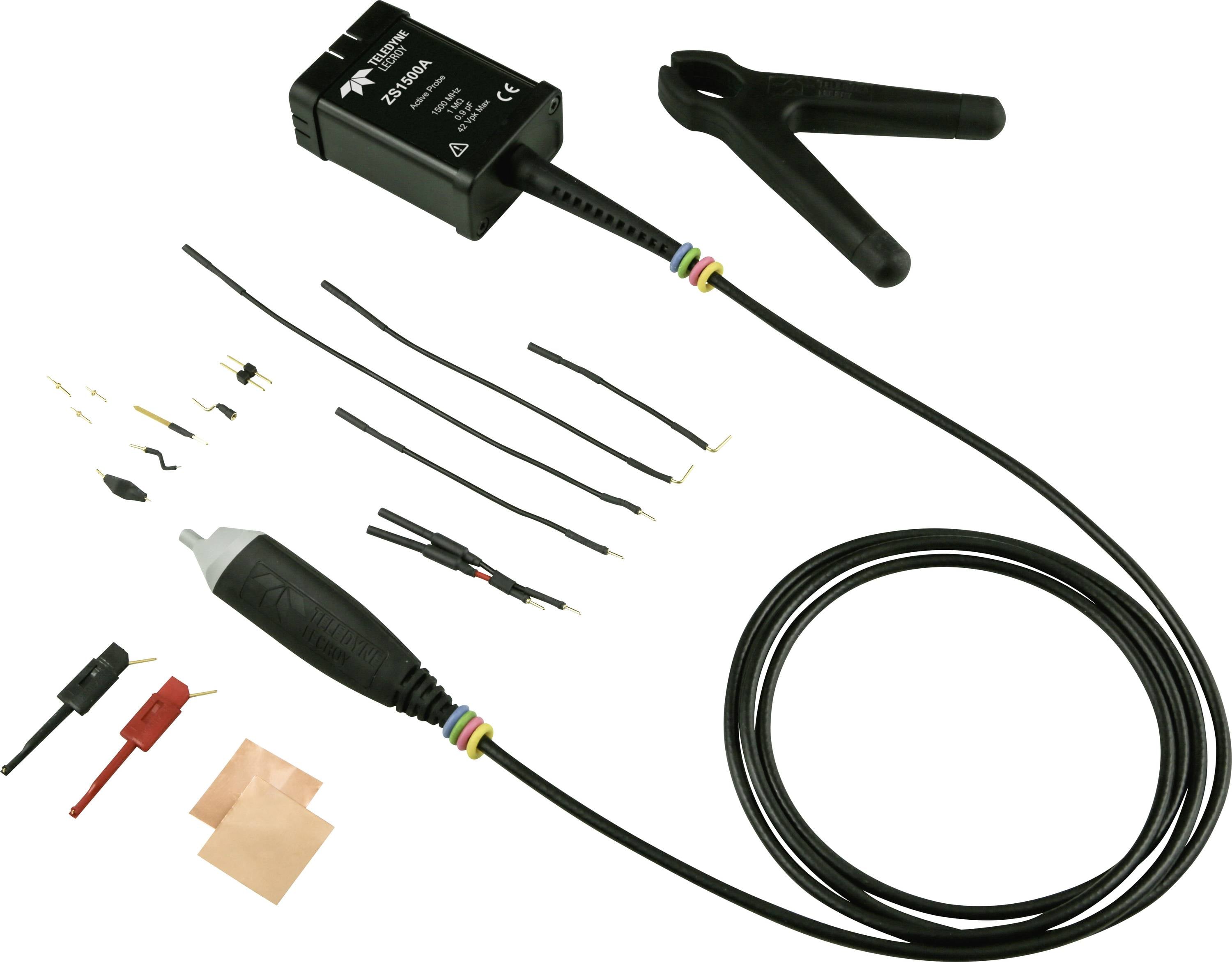

Obsah balení
- Snímací hlava ZS1500A
- 2x standardní hrot (standard Straight TIP, PK-ZS-001)
- 1x hrot Pogo (Pogo Tip, PK-ZS-017)
- 1x 2,54 mm adaptér na čtyřhranné pero (adaptér Square pin, PK-ZS-018)
- 2x 2,54 mm adaptér DPS (PK-ZS-024)
- 1x krátký pinový konektor (7 cm, PK-ZS-022)
- 1x rovný kolík dlouhý (13 cm, PK-ZS-023)
- 1x Y-detektor vedení (PK-ZS-014)
- 1x krátký Winkový kabel (5 cm, PACC-LD003)
- 1x dlouhý větrný kabel (10 cm, PACC-LD004)
- 1x offset kogenery/z-masa (offset Ground / z-Lead, PK-ZS-016)
- 1x tenký plech (Ground blade Narrow, PK-ZS-021)
- 1x široký plech (Ground blade Wide, PK-ZS-015)
- 2x měděná lepicí páska (Copper Tape 2x2 cm, PK-ZS-009)
- 1 pár mikro Gripper/Pico háků (Micro Grabbers červený a černý, PK-ZS-007R/B)
- 1x držák na snímací hlavu (Freehand Probe Holder, PK-ZS-019)
