Name: Teledyne LeCroy HVD3220 proudová sonda 1 ks
Brand: Teledyne LeCroy
SKU: 2361661
Availability: BackOrder

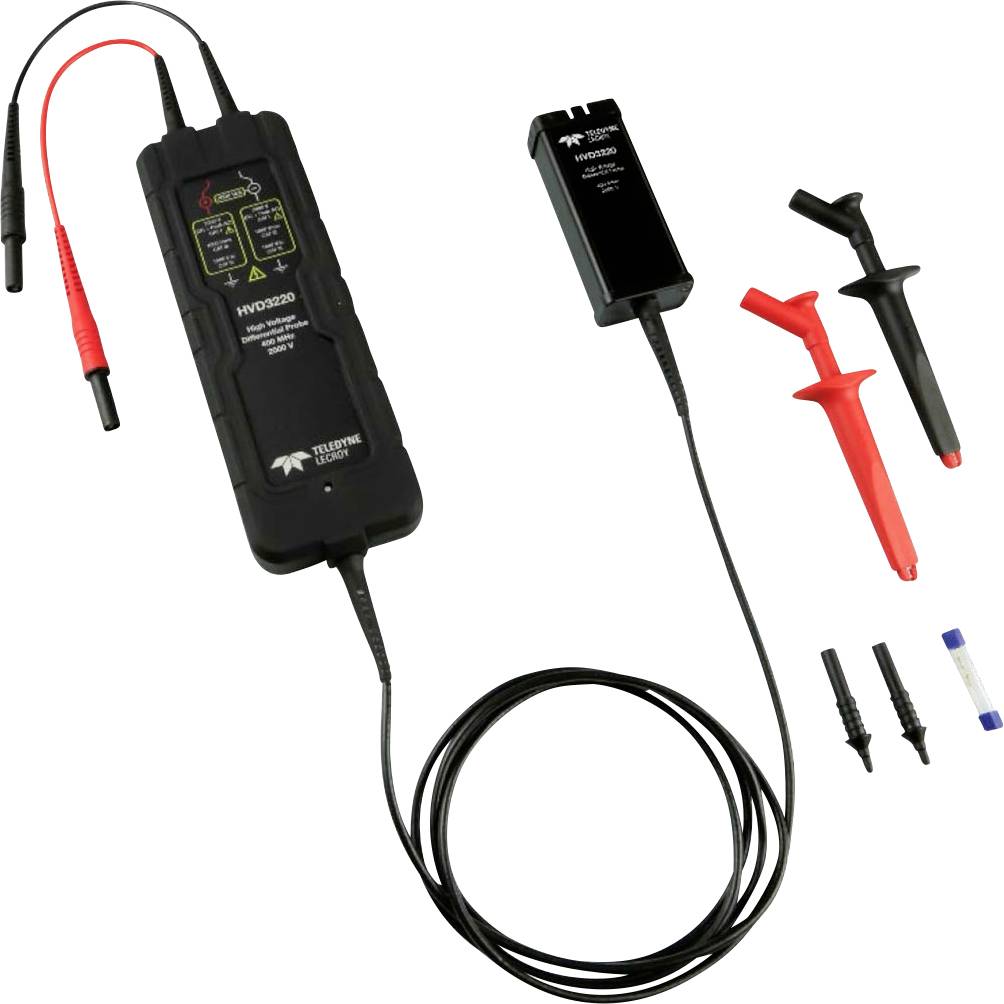

Měřicí přístroj na měření napětí se sondami a kabely. Příslušenství je červené a černé barvy, vhodné pro elektrické zkoušky a analýzy.

Brzy k dispozici

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (189 090,20 Kč / kus)

189 090,20 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Vysokonapěťová diferenciální sonda 400 MHz (2 kV)

Přesnost zesílení až 0,35 %
Modely s 2 kV hodnocením bezpečnosti CAT
Nejširší dostupný rozsah rozdílového napětí
Výjimečný synchronní represivní poměr (CMRR) v širokém frekvenčním rozsahu

Technické parametry

Šířka pásma (pouze sonda)
400 MHz
Doba náběhu 10 - 90 %
875 ps
Testovací hranice CMRR, 23 C. dDAC při DC 60 dB při 1 MHz
Rozsah rozdílového napětí (500-násobné tlumení): 2000 v (DC + Peak AC) od 35 v / díl až 500 v / díl, až 1500 v offset
Rozsah rozdílového napětí (250-násobné tlumení): 1000 v (DC + Peak AC) od 14 v / díl až 34,5 v / díl, až 750 v offset
Rozsah rozdílového napětí (100-násobné tlumení): 400 v (DC + Peak AC) od 7 v / díl až 13,8 v / díl, až 300 v offset
Rozsah rozdílového napětí (50-násobné tlumení): 200 v (DC + Peak AC) od 500 mV / díl až 6,9 v / díl, až 150 v offset
Stejnosměrné napětí (buď vstup proti hmotnosti): ± 2000 v (DC + Peak AC)
Max. Vstupní napětí proti zemi (buď vstup proti zemi): ± 2000 Vpk (nominální, buď vstup proti hmotnosti)

Kategorie produktu: proudová sonda

Vhodné pro značku: Teledyne LeCroy

Kategorie měření: CAT III 1000 V
CAT III 1500 V

Vhodné pro: Teledyne LeCroy HDO4000
Teledyne LeCroy HDO6000

Typ: HVD3220

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2361661 Teledyne LeCroy HVD3220 proudová sonda 1 ks

Popis

Neobvyklé poměry zamítavého poměru
CMRR pro sondy je mimořádně vysoký kmitočet a zlepšuje schopnost měření v hlučném prostředí s Hohem stejné výkony v elektronice. Vysoká CMRR v kombinaci s nízkým šumem sondy a vysokou offsetovou schopností nabízí ve srovnání s jinými HV diferenciální sondami nadřazené možnosti měření.

Velmi přesná měření
Sondy řady HVD3220 mají přesnost zesílení 1 % a umožňují přesné měření napětí. Funkce Autocero zajišťuje další přesnost měření, díky níž lze z měření vyjmout malé odchylky offsetu.

Maximální aplikační kryt
Řada HVD3000A pokrývá celé spektrum použití, od spínacích síťových zdrojů 120/240 v až po elektrické přístroje třídy 600 v a třídy 5 kV. Každý model má nejlepší dostupnou přesnost zesílení, nejširší rozsah rozdílového a offsetového napětí a také výbornou CMRR.

1500 V/DC CAT III VYHODNOCENÍ
HVD3220 podporuje měření fotovoltaiky solárního zařízení (PV) s 1500 VDC podle normy IEC / EN 61010-031: 2015. Má Cat III 1500 v DC a Cat I 2000 v (DC + PeakAC).

Kompletní integrace sondy
Probus rozhraní napájí sondu proudem a komunikací, takže není zapotřebí žádný samostatný napájecí zdroj nebo baterie. Tlumení je automaticky vybírána na základě nastavení rozsahu zesílení osciloskopu (v / Div).

Tento text byl přeložen strojově.
