Teledyne LeCroy analogový osciloskop 200 MHz, 4kanálový, 12.5 Mpts, 12 Bit, s pamětí (DSO), 1 ks, WaveSurfer 4024HD PROM

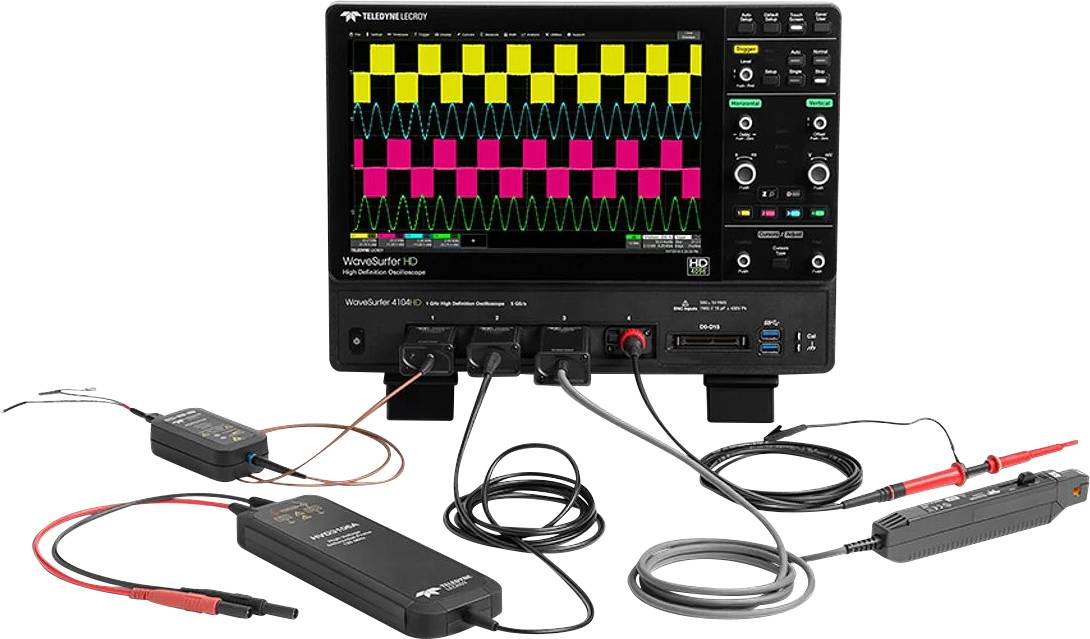

Osciloskop zobrazuje dva vlnité signály na displeji: žlutý čtvercový signál a růžový sinusový signál.

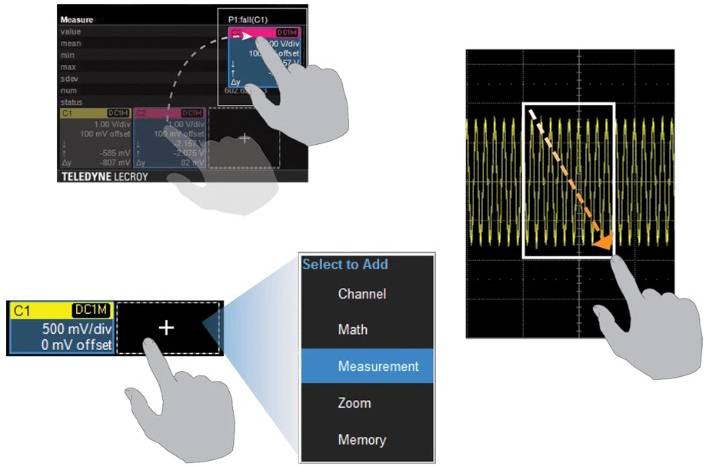

Obrázek ukazuje krok za krokem návod k výběru měření na osciloskopu: výběr nabídky, nastavení rozsahu hodnot, zobrazení měřicí křivky.

1/2

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (236 859,90 Kč / kus)

236 859,90 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

WaveSurfer 4024HD

200 MHz
Počet analogových vstupů 4

Technické parametry

Kategorie produktu: analogový osciloskop

Šířka pásma: 200 MHz

Displej: Dotykový displej
Rozlišení 1200 x 800 pixelů

Rozlišení: 12 Bit

Velikost obrazovky: 12.1"

Vlastnosti osciloskopu: s pamětí (DSO)

Počet analogových vstupů: 4

: bez certifikátu

Kategorie měření: CAT II 300 V

Vstupní napětí: Hrot ±30 V.

Rozm.: (d x š x v) 380 x 273 x 160 mm

Hmotnost: 5.3 kg

Počet digitálních vstupů max.: 16

Displej: Vertikální rozlišení: 12 bit; až 15 bit se zvýšeným rozlišením (ERES)

Šířka: 273 mm

V: 160 mm

Délka: 380 mm

Hloubka paměti na kanál (Mpts): 12.5 Mpts

Typ: WaveSurfer 4024HD PROMO2

Ke stažení

List technických údajů

List technických údajů 3360618 Teledyne LeCroy analogový osciloskop 200 MHz, 4kanálový, 12.5 Mpts, 12 Bit, s pamětí (DSO), 1 ks, WaveSurfer 4024HD PROM

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3360618 Teledyne LeCroy analogový osciloskop 200 MHz, 4kanálový, 12.5 Mpts, 12 Bit, s pamětí (DSO), 1 ks, WaveSurfer 4024HD PROM

Popis

WaveSurfer 4024HD
200 MHz, 5 GS/s, 4 kanály, 12.5 Mpts/ch DSO s kapacitním 12.1" dotykovým displejem

HD4096 - 12 bit celý čas, 16 x blíže k dokonalosti

Osciloskop Teledyne LeCroy High Definition 12 bit využívá jedinečné technologie HD4096 pro vynikající a nekompromisní měřicí výkon. Technologie HD4096 nabízí nejvyšší rozlišení a nejnižší šum při plné šířce pásma - 12 bitů po celou dobu bez kompromisů.

Více možností, než jste si představili
Řada možností pro ladění napájení, sériových sběrnic a vestavěných systémů

· Možnosti pro několik nástrojů
· Sériový Trigger a dekódovací software
· Software pro analýzu spektra a výkonu

Rozsáhlá podpora sondy
Přes 30 sond v 9 kategoriích

· Aktivní sondy elektrorozvoden
· Aktuální sondy
· Diferenciální a optické vysokonapěťové sonže
· Adaptér TekProbe

MAUI s funkcí OneTouch
Jedinečné funkce dotykové obrazovky všech osciloskopů
Drag and Drop - drasticky zkracuje dobu nastavení
Všechny běžné postupy lze provádět stisknutím tlačítka

Tento text byl přeložen strojově.
