Tektronix TICP050 IsoVu™ Isolierte Stromtastköpfe sonda 1 ks

Proveďte přesnější dynamické měření proudu na bočníku pomocí sond proudu série TICP. Vysoká šířka pásma, flexibilní rozsahy měření, úplné galvanické oddělení a mimořádně nízký šum umožňují překročit tradiční hranice - ideální pro ideal měření na proudových bočách beznapěťových úseků obvodů.

Milník při měření proudu s osciloskopy
TICP proudová sonda umožňují ve spojení s výkonovými bočníky nebo CVRS měření stejnosměrného proudu až do několika 100 MHz. Vyberte si ze tří modelů, které jsou vhodné pro vaši aplikaci a rozpočet.

Díky kompletní vysokofrekvenční izolaci mezi hrotem sondy a osciloskopem se redukují zemní smyčky a výrazně se redukují stejnosměrné trny.

Nízký útlum, vstupní impedance 50 Ω a stíněné hroty zaručují nízkou úroveň šumu.

3 šířky pásma: 250 MHz, 500 MHz, 1 GHz
Až 90 dB CMRR při 1 MHz
Podíl hluku < 4,7 nV/(vztažený na druhou odmocninu Hz (<150 μV při 1 GHz)

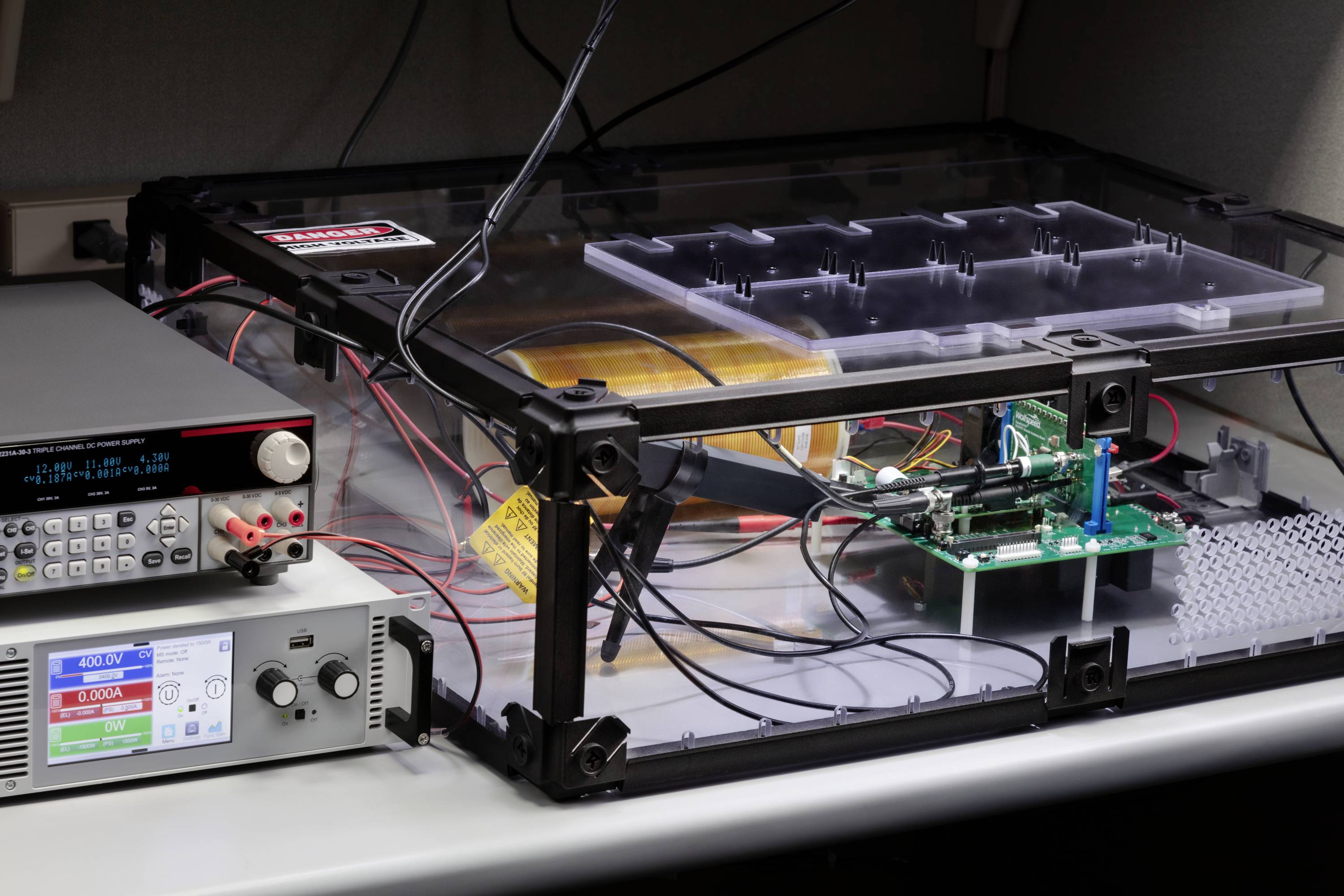

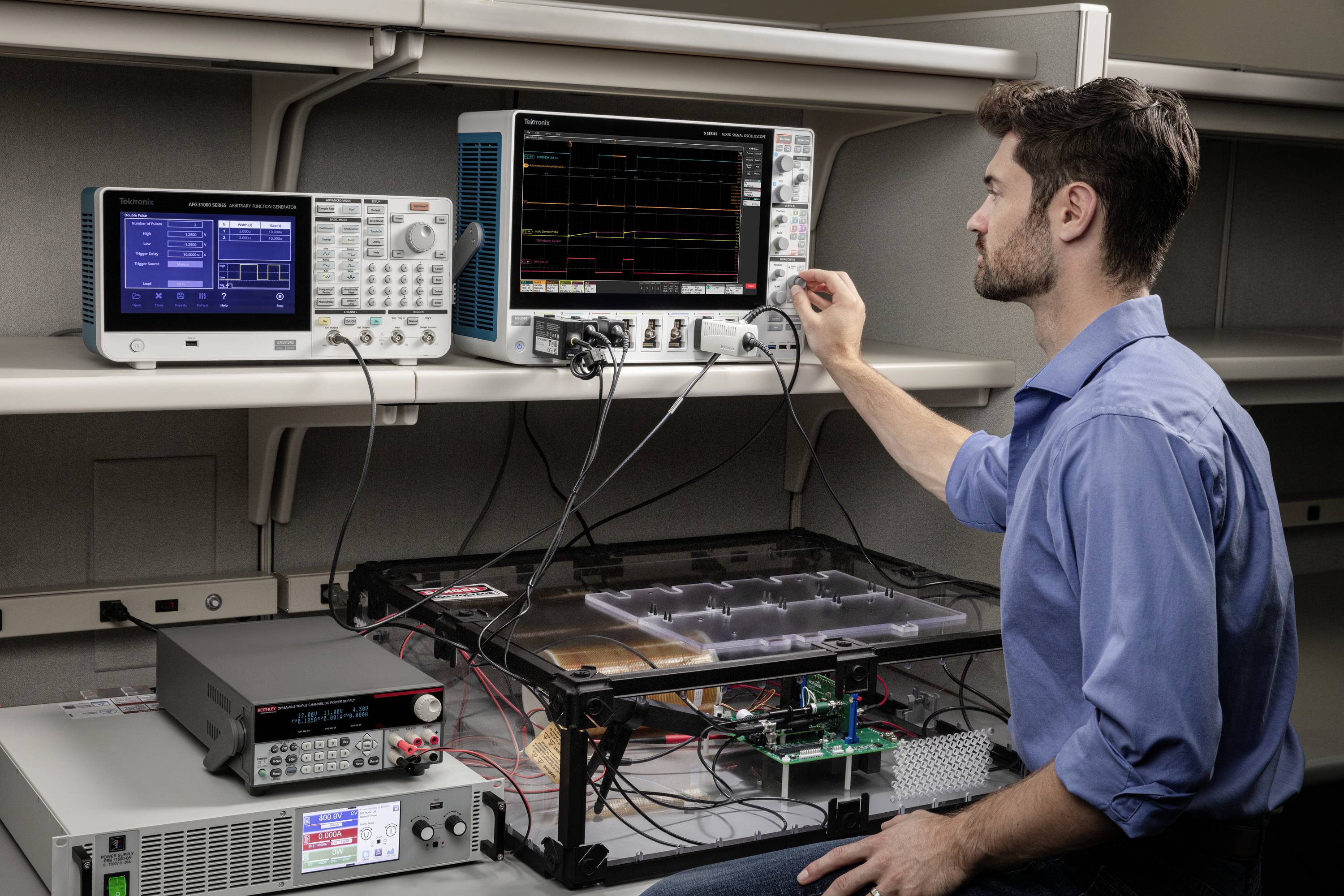

Zvětší nové poznatky o výkonových měniči SIC a GAN
Pro měření rychle se měnících proudů ve spínacích zařízeních s širokým pásmovým rozsahem mohou snímací hlavy poskytnout větší šířku pásma než snímací hlavy Clamp-On. IsoVu izolace eliminuje zemní smyčky, umožňuje měření na vysokonapěťových obvodech a nabízí extrémně vysoké potlačení stejnosměrného proudu. Proto jsou měřicí sondy TICP ideální pro ideal měření proudu na bočách a CVRS na vysokoSIC a GAN spínaném FETs.

Šířka pásma: 250 MHz, 500 MHz nebo 1 GHz
1800 V RMS stejnosměrné napětí
Až 90 dB CMRR při 1 MHz
Cat II 1000 v posouzení bezpečnosti
V kombinaci s napěťovými tlačítky IOVU získáte zobrazení spínacího výkonu s nízkým šumem.

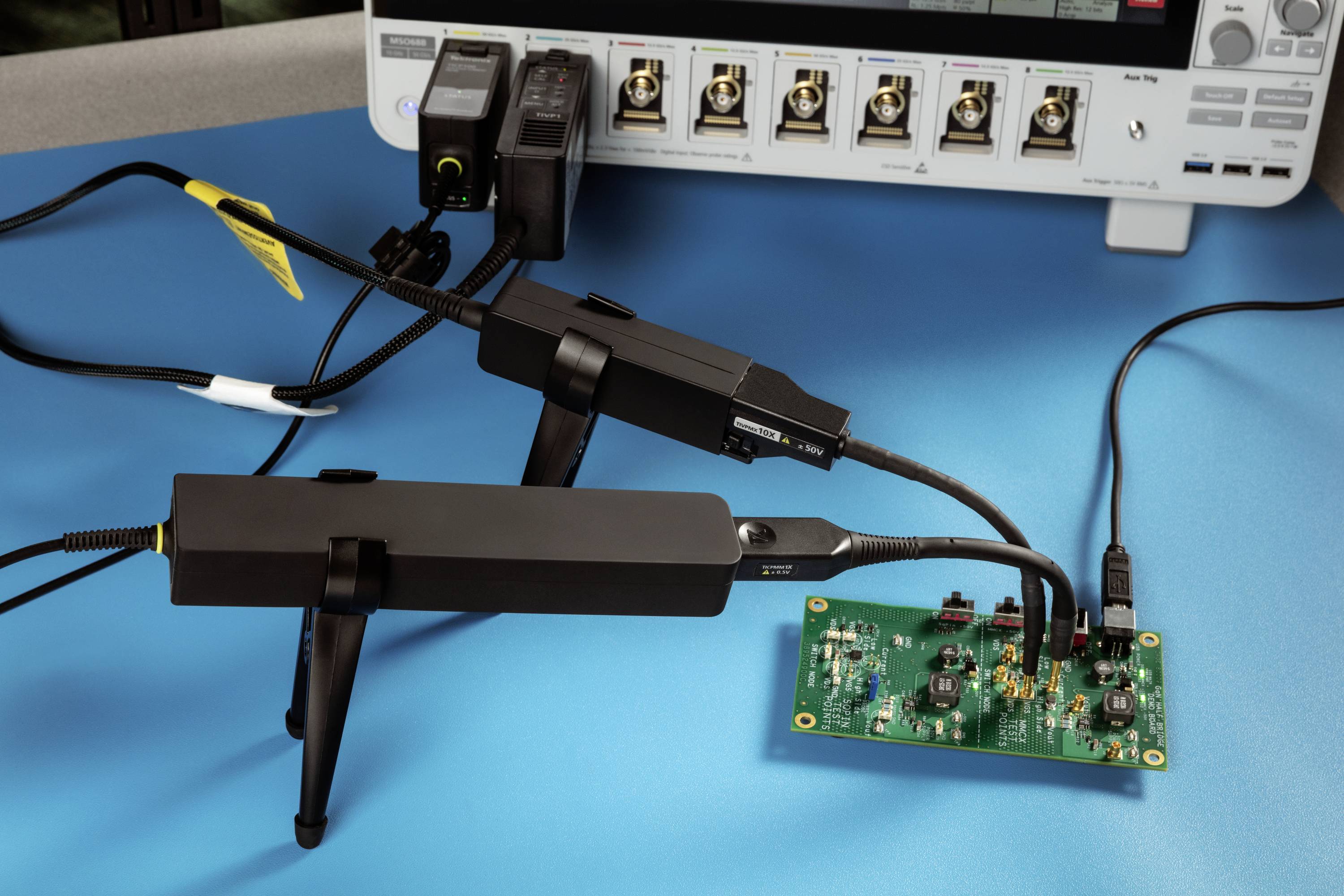

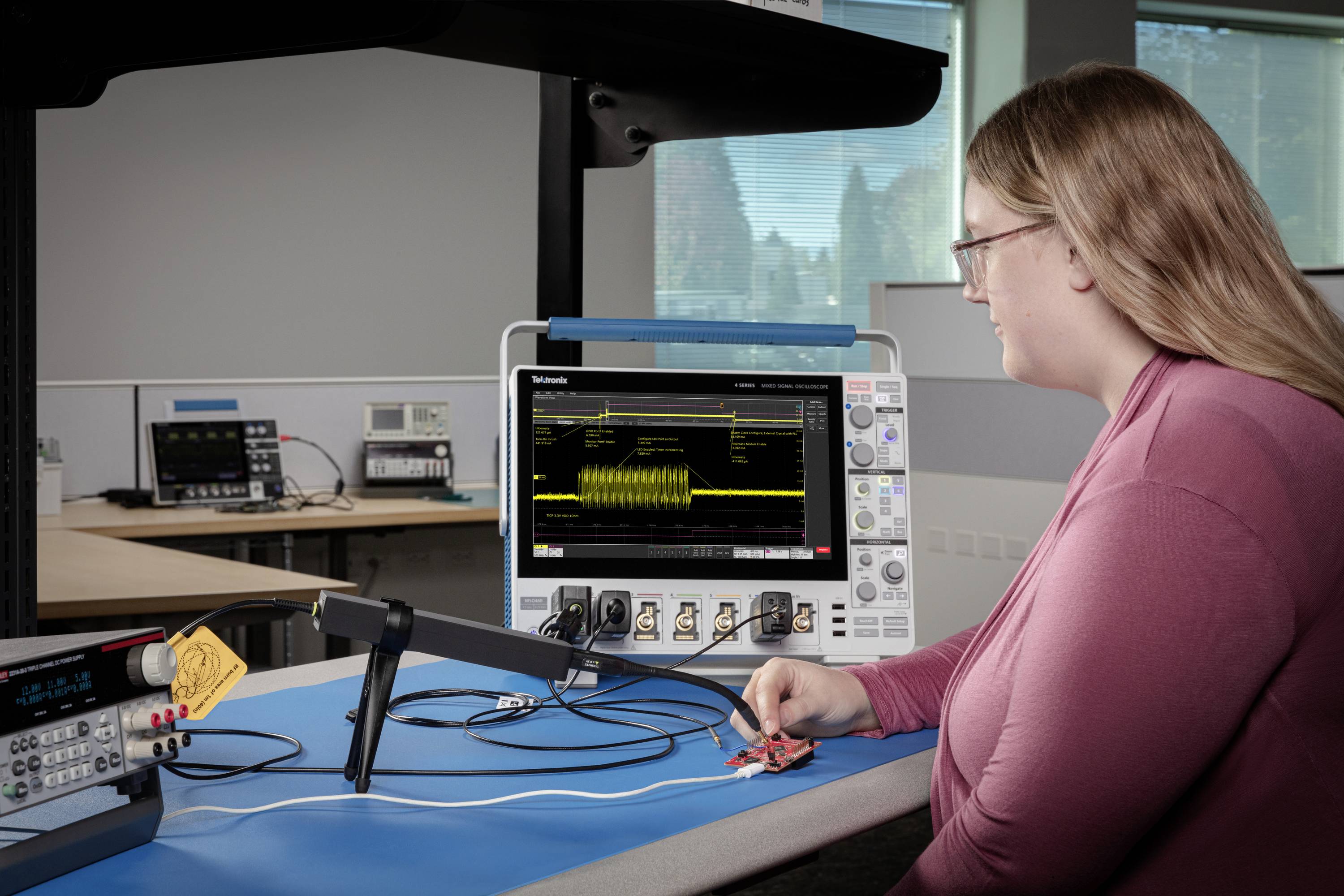

Změřte příkon v nanokolech a mikroampérech v Power designu s nízkou
Přesné měření dynamických nízkoúrovňových proudů může být rozhodující pro optimalizaci správy energie v IoT a mobilních zařízeních. Pomocí tlačítek TICP a Shunts můžete spolu s osciloskopem sledovat spotřebu energie během některých systémových aktivit a přechody z režimu spánku do aktivního stavu ve spojení s paměťovými přístupovými přístupovými přístupovými přístupovými přístupovými přístupovými přístupovými přístupovými přístupovými přístupovými vstupy a vstupy/výstupy.

Šířka pásma až 1 GHz
Podíl hluku < 4,7 nV/(vztažený na druhou odmocninu Hz (<150 μV při 1 GHz)
Bez problémů měří 12, 24 nebo 48 v lišty nebo vyšší
Kombinujte se Power Rail tlačítkovými hlavami pro analýzu sítí s více kolejovými sítěmi.

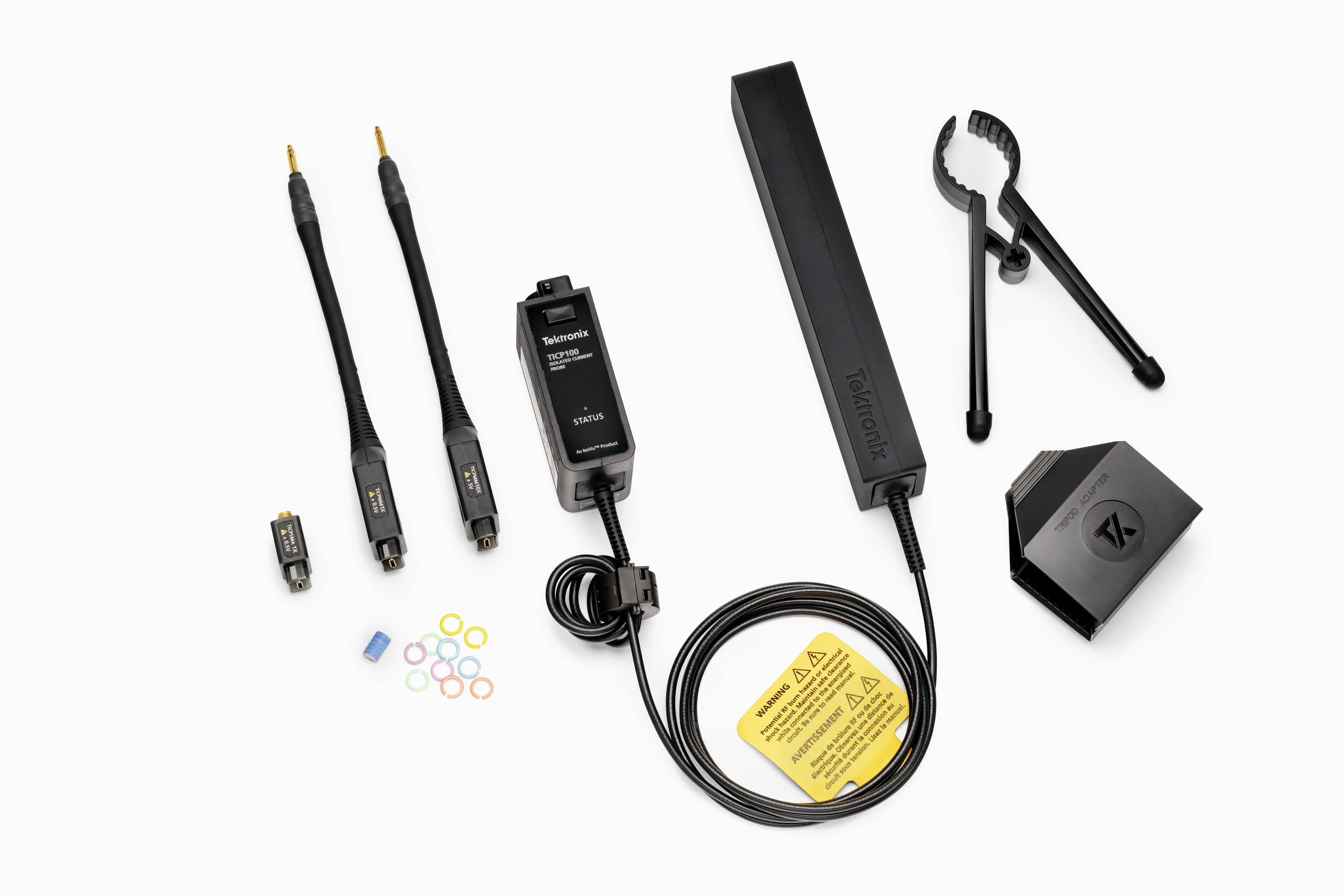

Minimalizace problémů s připojením
Sondy a hroty TICP jsou koncipovány tak, aby minimalizovaly náklady na spojení a současně omezovaly šum. Hroty jsou navrženy tak, aby se daly snadno ohnout, aby se snížilo zatížení na spoje a umožnily jednoduché a spolehlivé spojení s vaším testem.

Hroty ve stíněných konektorech MMCX s velkou šířkou pásma
Použití s běžnými adaptéry pro SMA nebo BNC konektory
Přizpůsobení na konektor 25-mil pro připojení na Onboard Shunts a testovací body
Včetně dvounohý a třínohý adaptér pro stabilizaci

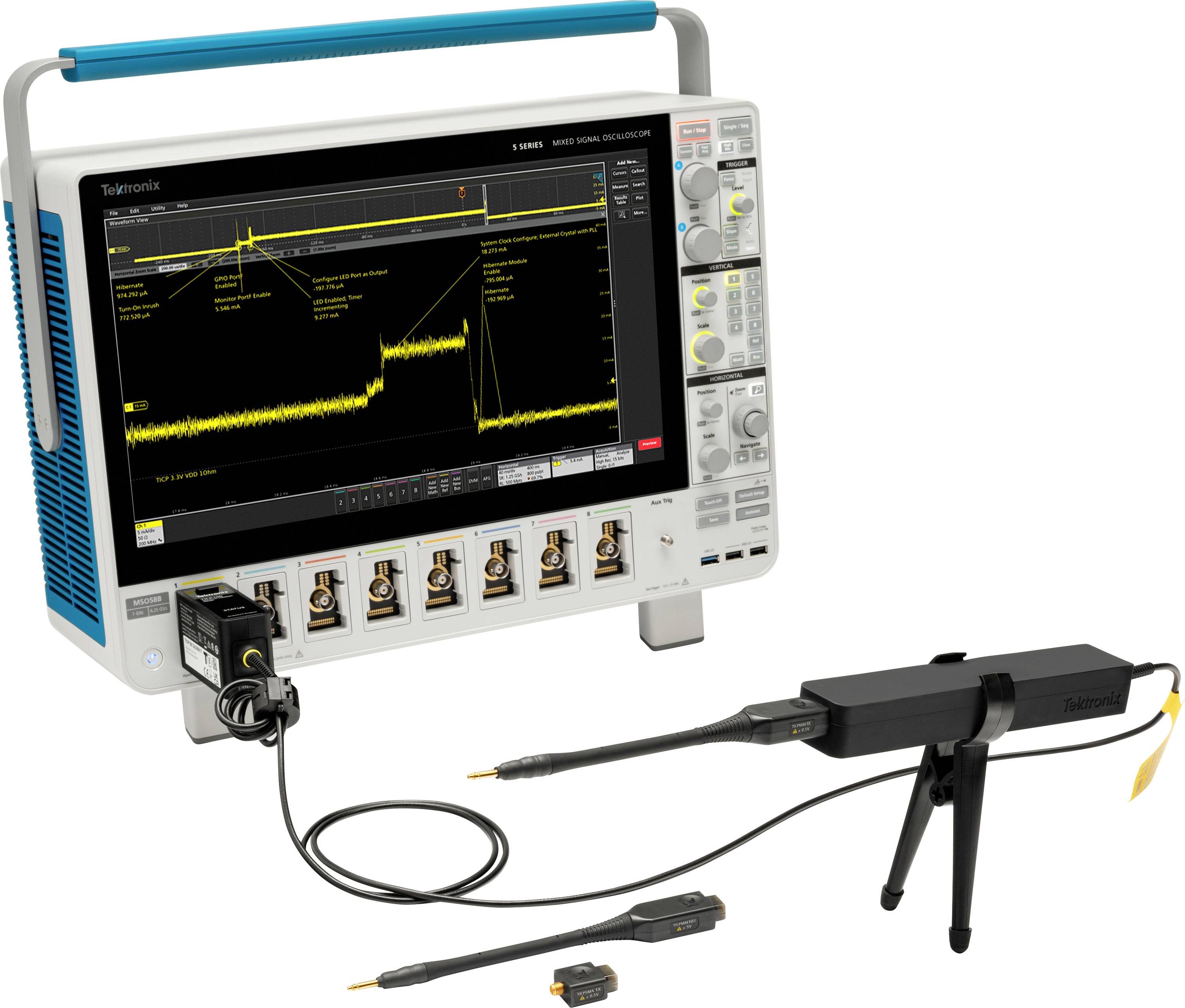

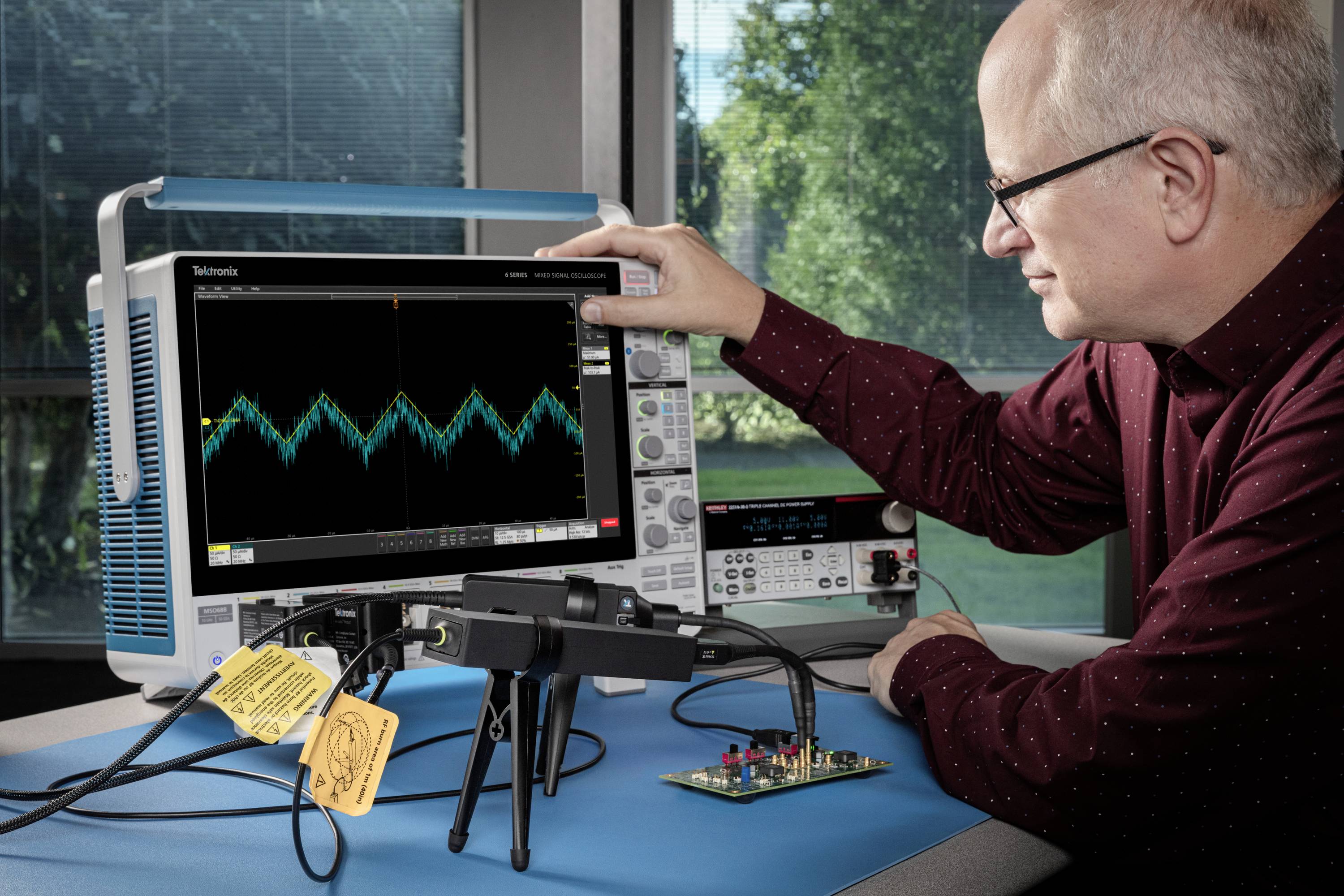

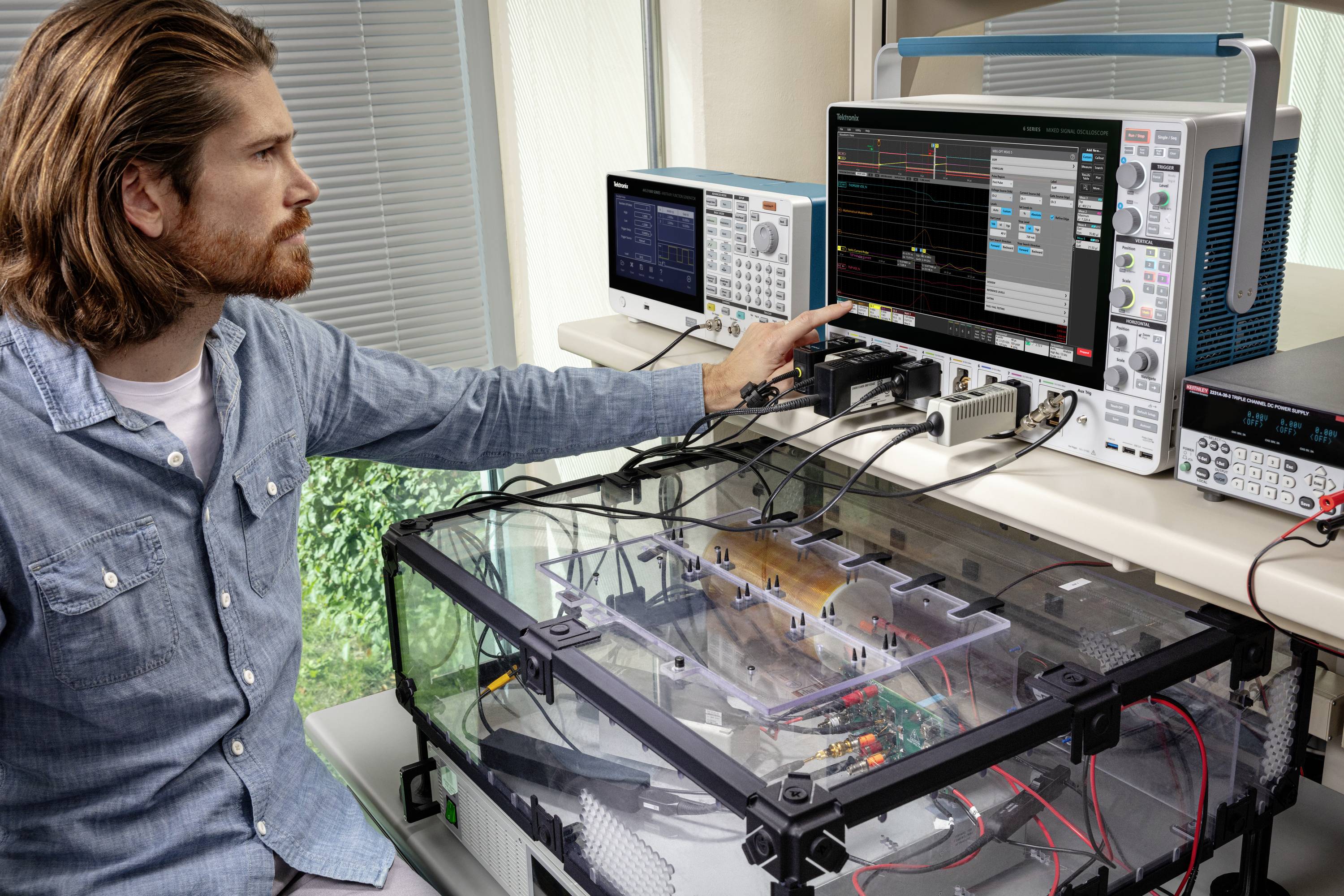

Bezproblémová integrace s MSO osciloskopy řady 4, 5 a 6
MSO osciloskopy řady 4, 5 a 6 jsou známé pro své rozšířené funkce analýzy výkonu. Proudové sondy IsoVU jsou navrženy pro bezproblémovou spolupráci s těmito zařízeními. Rozhraní měřicí sondy TekVPITM napájí sondu a automaticky rozpozná sondu a hrot, takže přes uživatelské rozhraní osciloskopu můžete nastavit parametry sondy. To umožňuje také automatizaci testování pomocí programovacích příkazů osciloskopů.
