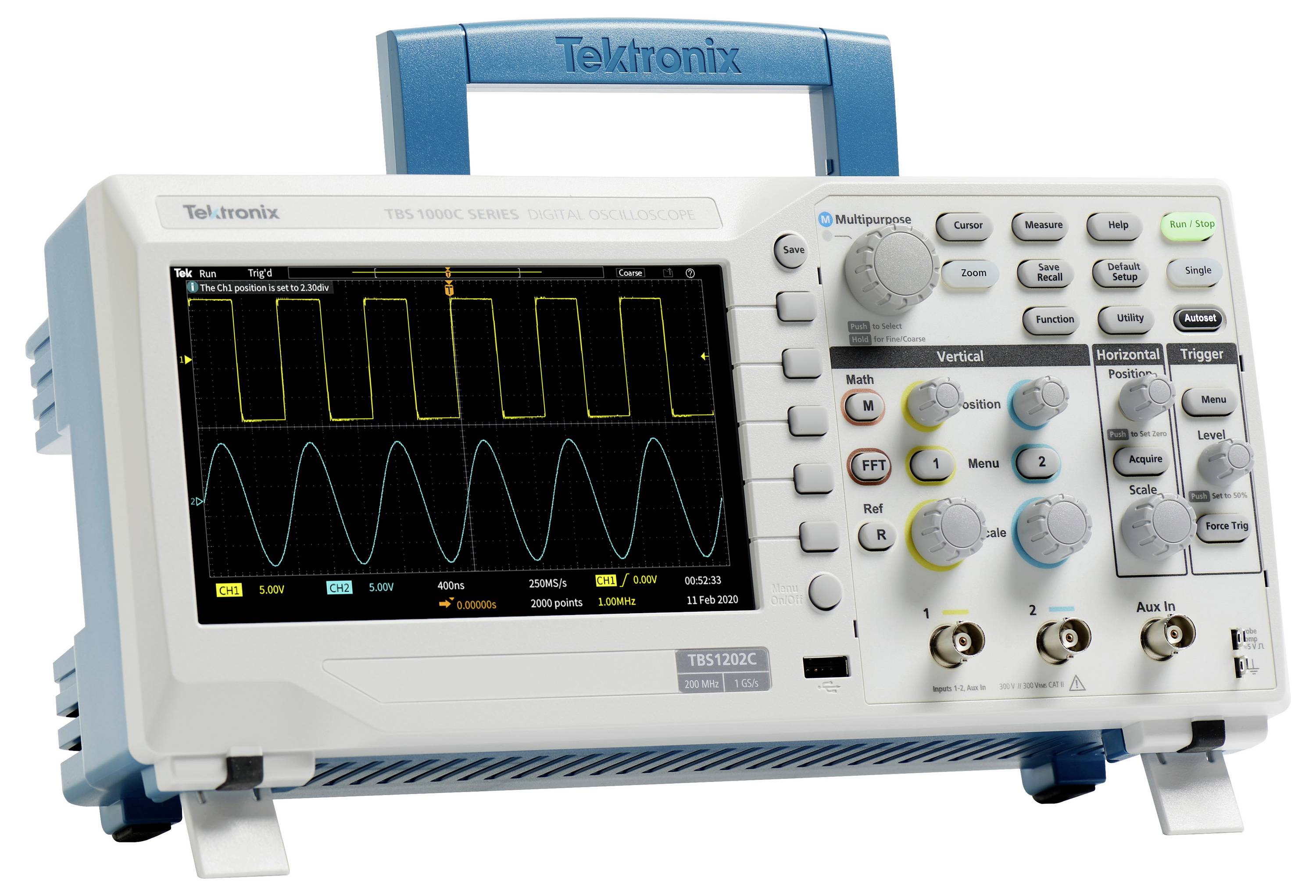

Tektronix TBS1052C-EDU digitální osciloskop 50 MHz, 2kanálový, 1 GSa/s, 20 kpts, s pamětí (DSO), 1 ks, TBS1052C-EDU

Digitální paměťový osciloskop řady TBS1000C nabízí cenově výhodný výkon v kompaktním designu. Byl vyvinut speciálně pro potřeby moderních vzdělávacích institucí, inženýrů v oblasti vývoje pro embedded design a výrobce. Přístroj disponuje 7" barevným displejem WVGA s rychlostí snímání až 1 GS/s, šířkou pásma od 50 MHz do 200 MHz.
Přístroj je dodáván s inovativním systémem výukových materiálů, který doplňuje laboratorní cvičení s pokyny pro účastníky krok za krokem. HelpEverywhere® nabízí na celém uživatelském rozhraní užitečné tipy a pokyny, aby bylo zařízení snadno přístupné i novým uživatelům.

Abyste se mohli rychleji naučit a pracovat

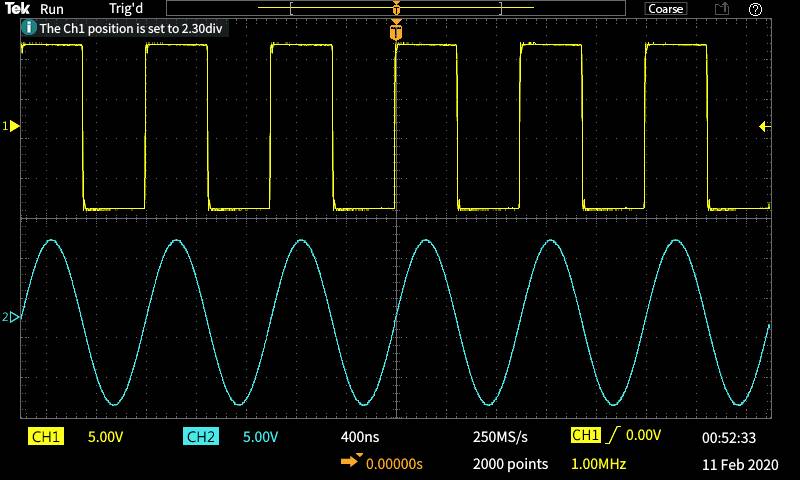

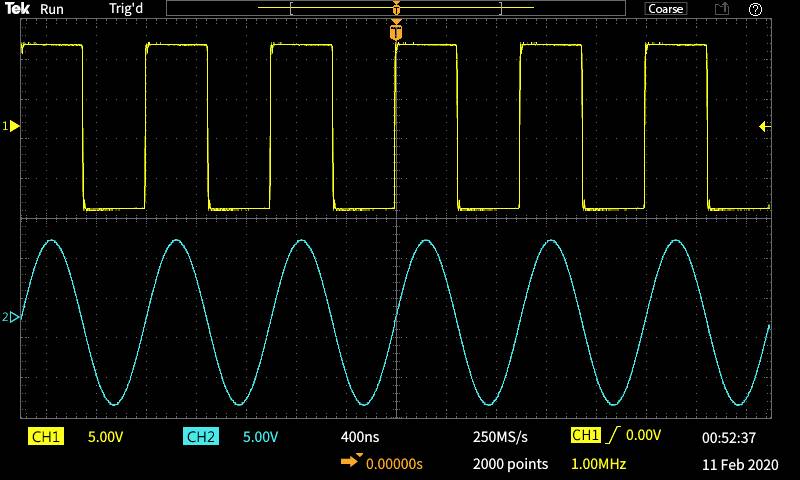

Osciloskop řady TBS1000C byl vyvinut pro rychlé učení a snadné ovládání pomocí správné kombinace funkcí. Speciální ovládací prvky na přední straně umožňují snadný přístup ke všem důležitým nastavením. S rastrem s 10 vertikálními a 15 horizontálními přihrádkami můžete vidět více signálů na každé obrazovce.

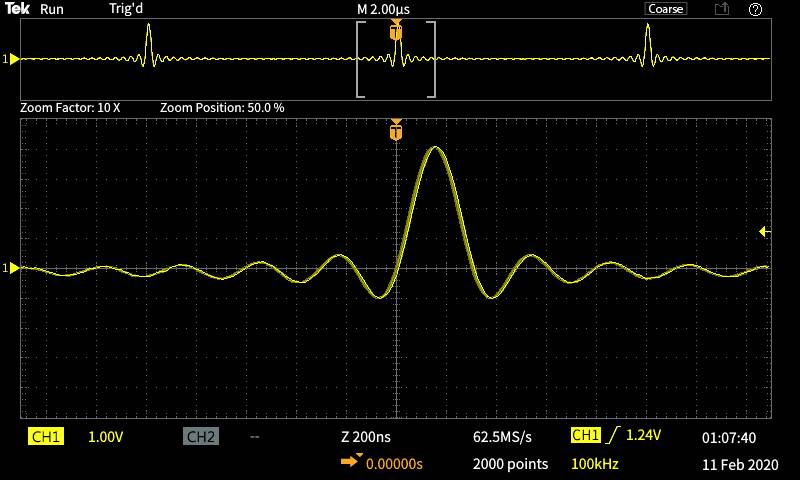

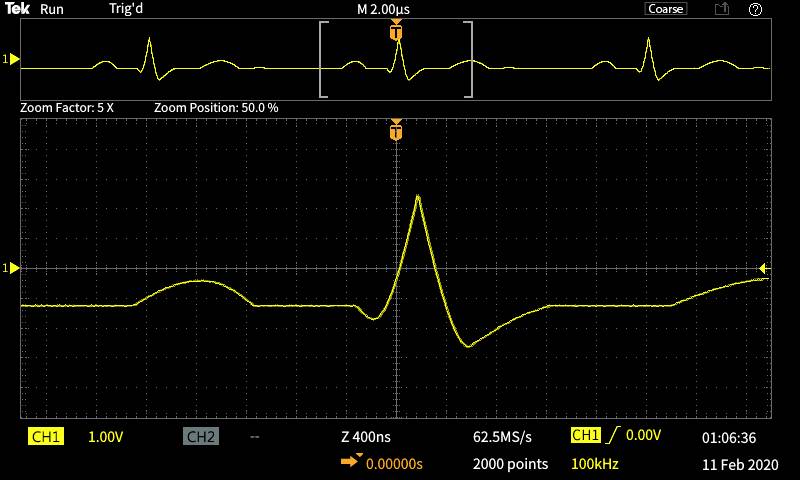

Velké menu s jasně označenými a barevnými informacemi na obrazovce usnadňují navigaci a vyhledání relevantních informací. Data s funkcí zoom zoom můžete rychle prohledávat a zvětšit signál pro zobrazení detailů určitých oblastí.

Rozmanité spouštěcí a detekční režimy

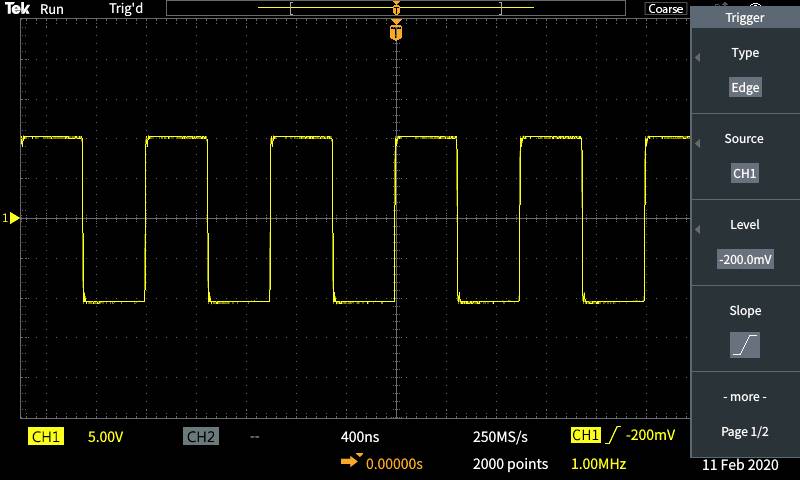

Trigger systém je určen pro vyhledávání závad v moderních obvodech, kde se vyskytují smíšené signály. Kromě základního spouštění hran obsahuje systém také spouštění šířků impulsů a rusů, které jsou užitečné zejména při odstraňování poruch v digitální části obvodů.
Spouštění šířkou impulzu je ideální pro vyhledávání krátkodobé litinové nebo časových signálů. Runt Trigger slouží k zaznamenávání signálů, jejichž amplituda je menší, než se očekávalo.
Osciloskop řady TBS1000C má několik režimů snímání. Standardní režim snímání je snímací režim, který je vhodný pro většinu aplikací. Špičkový režim snímání je užitečný při sledování špičkových signálů a režim střední hodnoty vám může pomoci snížit šum při opakovaných signálech.

Automatické měření a analýza

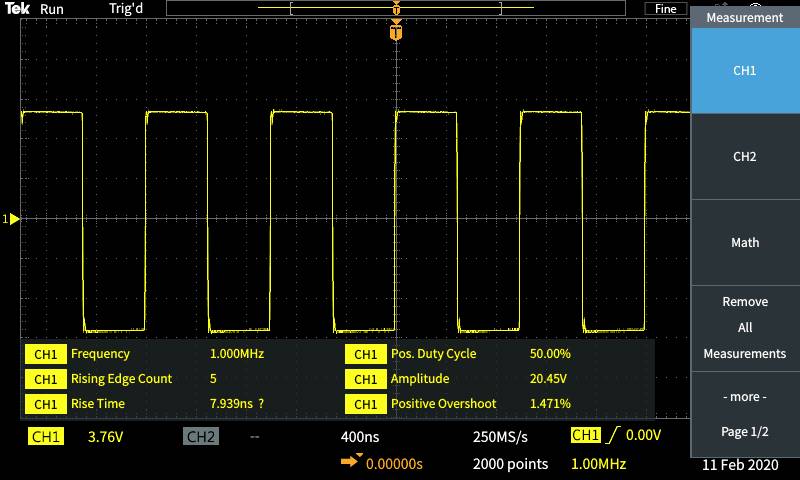

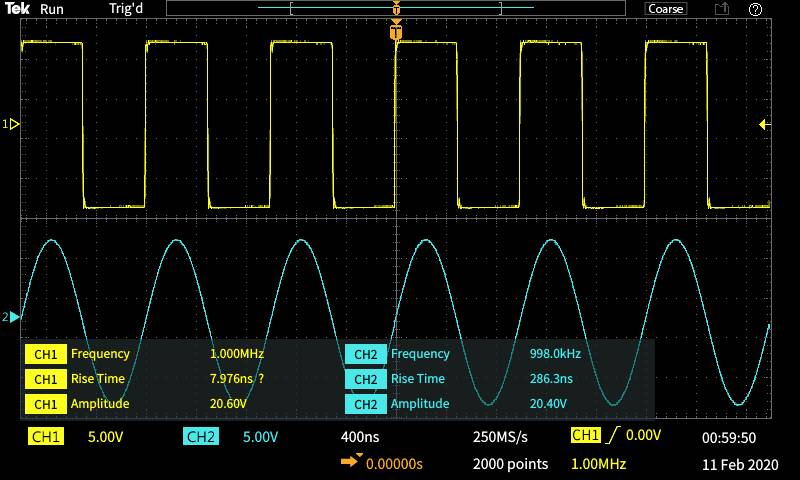

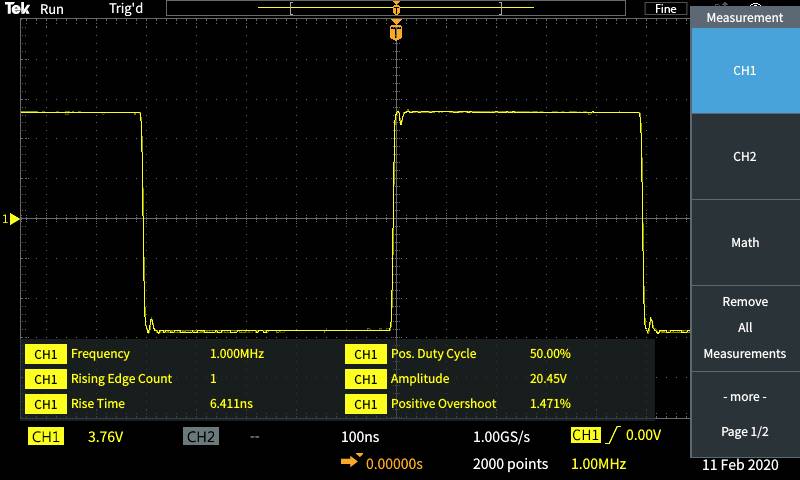

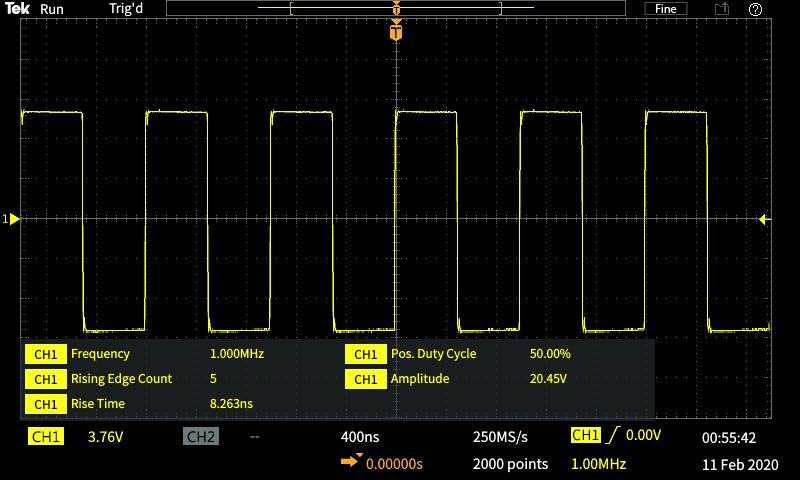

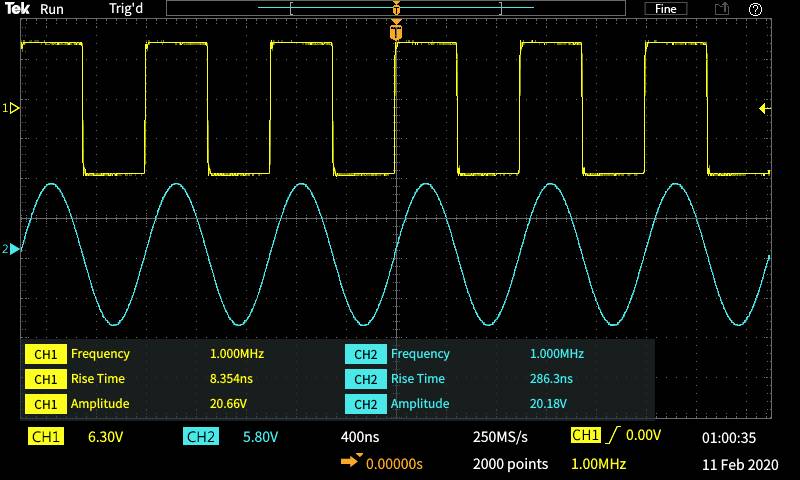

Rozsáhlá řada automatických měření umožňuje rychlou a pohodlnou kontrolu celé řady podmínek signálu pro různé aplikace. Měření se zobrazí na jedné obrazovce. Jsou rozděleny do čtyř kategorií: Frekvence, čas, amplituda a plocha.
Všechna měření jsou zobrazena na obrazovce pro výběr výsledků měření, pomocí kterého si můžete vybrat z 32 automatických měření, místo abyste se museli kliknout celou řadou menu.
Měření se barevně odlišují od zdroje a zobrazují se na transparentním pozadí, takže signály nejsou zakryty ukazateli naměřených hodnot.

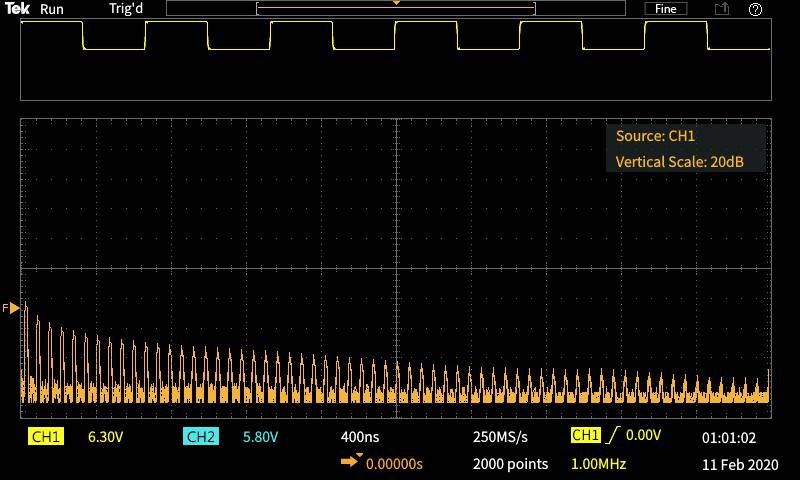

Funkce FFT
Můžete si dopřet jasno na frekvencích obsažených v signálu, a to stisknutím tlačítka FFT na přední straně.
Pro zobrazení frekvence i signálu v časovém rozsahu můžete zobrazit FFT nebo zapnout zobrazení zdrojového signálu. Transparentní displej zobrazuje důležité nastavení, bez zablokování FFT displeje.

HelpEverywhere®
Systém HelpEverywhere® nabízí nápovědy s obrázky, v nichž jsou vysvětleny různé možnosti nastavení, aby noví uživatelé mohli snadněji určit, která měření by měli používat a jak by výsledky měření měly být interpretovány.
Jazyk nápověda odpovídá příslušnému uživatelskému rozhraní.

Inovativní nová řešení v oblasti vzdělávání
Osciloskop řady TBS1000C nabízí několik funkcí, s nimiž učitel může věnovat více času na výuku základních konceptů. Příručka „osciloskopy – úvod“ je integrována do pomocného systému TBS1000C. Stisknutím tlačítka pomoc na přední straně získáte přístup k informacím o základních funkcích osciloskopu, přehled o osciloskopu TBS1000C, ovládací prvky a několik tipů k použití.

Funkce jako automatické nastavení, kurzor a automatické měření lze deaktivovat na přístroji. Díky deaktivaci funkcí se studenti mohou naučit základní koncepty a pochopit, jak jsou horizontální a vertikální řídicí prvky používány k zachycení signálu, jak mřížka funguje pro měření času a napětí a jak jsou signály ručně zobrazeny/vypočteny.

Díky integrované funkci výukové dokumentace mohou učitelé načítat do přístroje laboratorní cvičení, takže účastníkům učebních osnov je na každé stanici k dispozici návod. Kromě toho tato funkce poskytuje strukturovaný rámec, v němž mohou účastníci výuky shromažďovat údaje, které mají být zahrnuty do jejich zpráv. V tomto zařízení Courseware Resource Center je k dispozici ke stažení přes 100 osvědčených laboratorních cvičení.

Flexibilní přenos dat

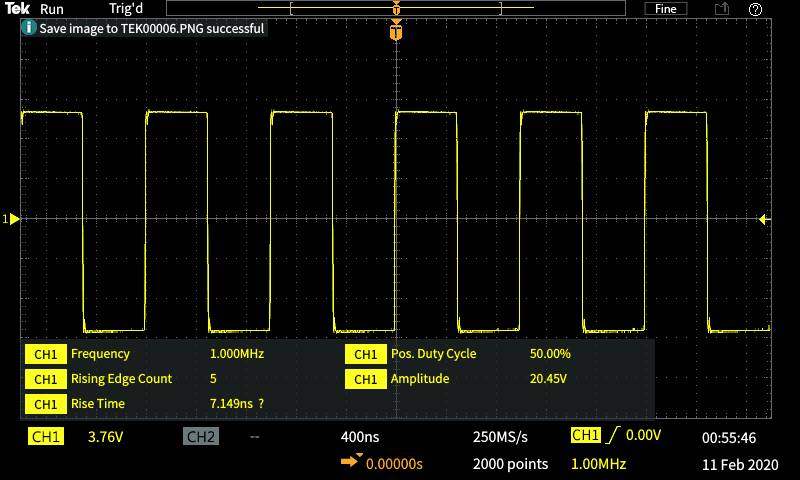

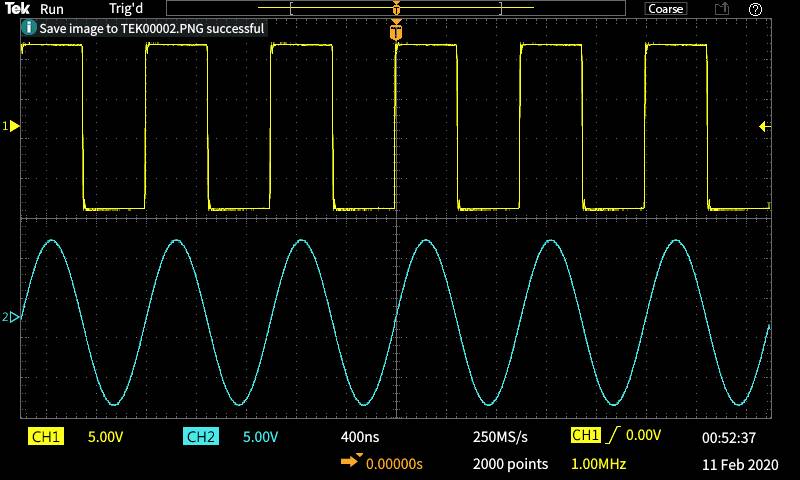

Rozhraní USB Host na přední straně přístroje usnadňuje uložení nastavení přístroje, screenshoty a data z křivky na USB flash disk.

TekScope

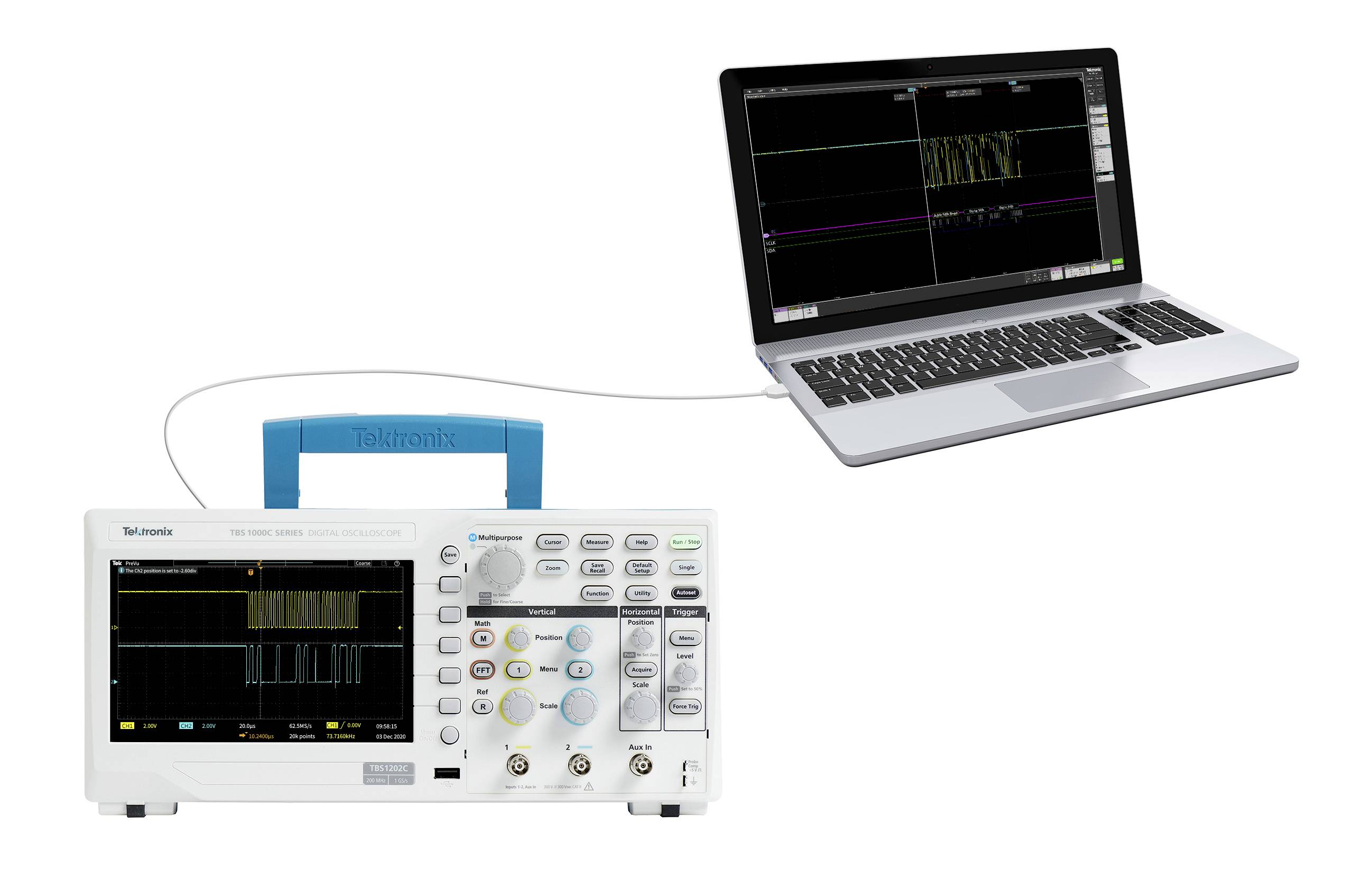

Software TekScope rozšiřuje možnosti vašeho zařízení jednoduchým způsobem přenese data přímo z vašeho osciloskopu do počítače, aby bylo možné provádět offline analýzu. Pomocí dálkově řízených analytických funkcí pro laboratorní osciloskopy můžete ve uživatelském prostředí, které je velmi dobře podobné našim výkonným zařízením, využít nejčastěji používaných sběrnic (I2C, SPI, CAN, CAN, LIN, LIN, a UART) provádí dekódování protokolu, rozšířené analytické funkce pro neomezená měření, trendy, histogramy, vyhledávání a značení a umožňuje provádět offline analýzy signálu.

Připojení k PC

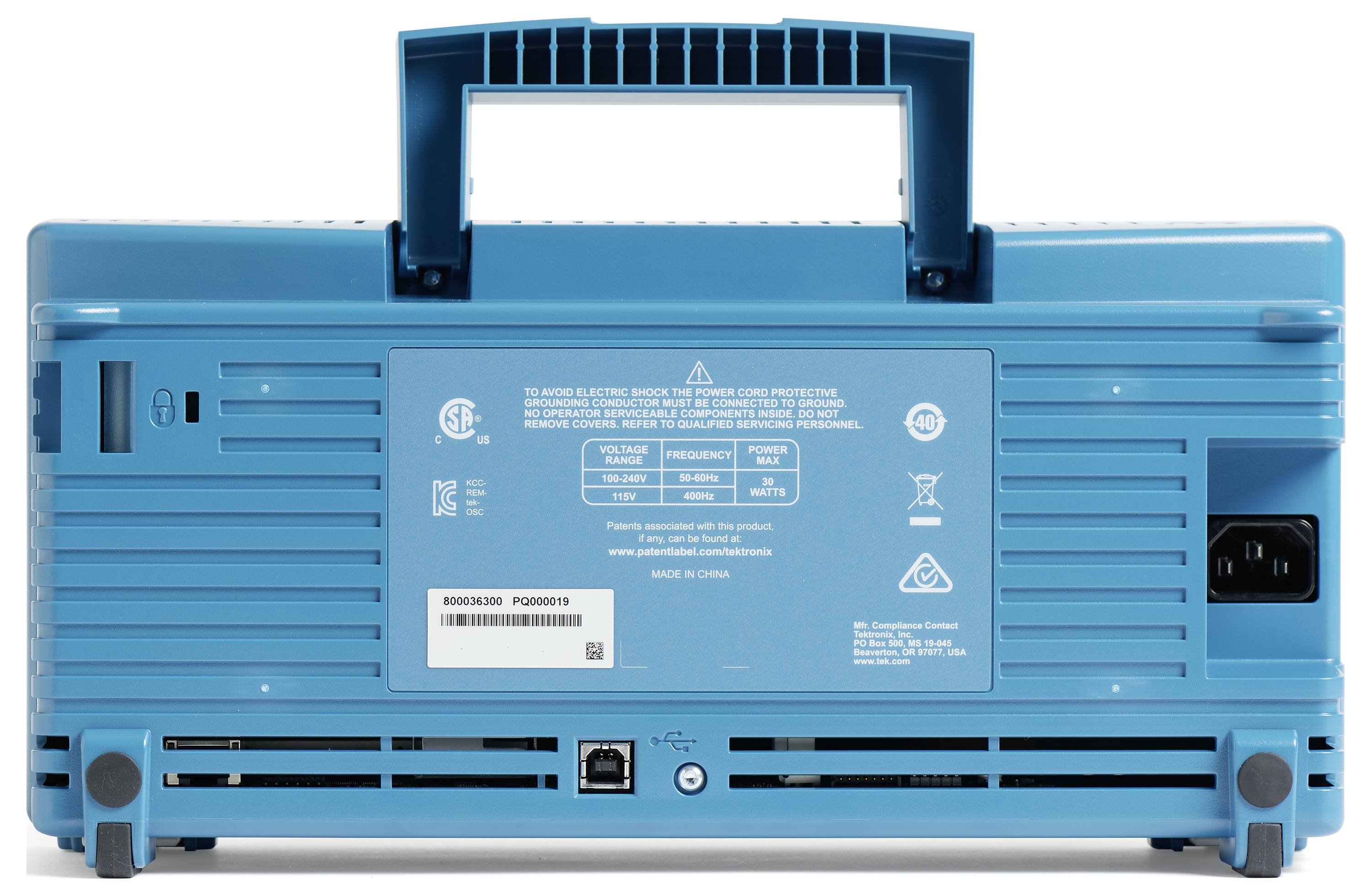

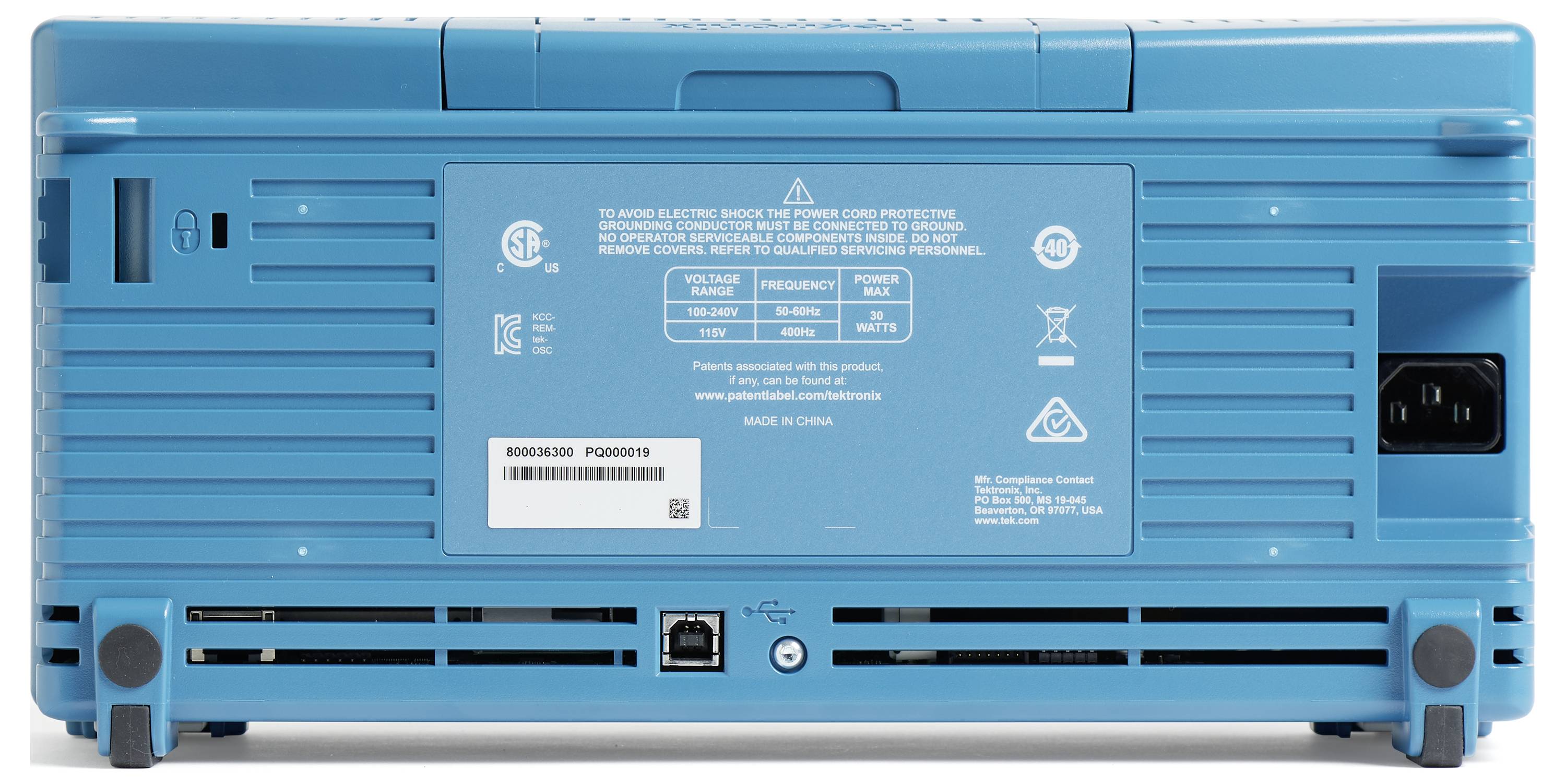

Po připojení počítače přes USB rozhraní na zadní straně přístroje lze pomocí komunikačního softwaru pro Tektronix OpenChoice® (k dispozici na internetové stránce Přetáhněte údaje z obrazovky a z signálu jednoduše do stolní aplikace Standalone nebo přímo do aplikace Microsoft Word a Excel.

Kickstart
Kickstart nabízí ovládání laboratorního přístroje, automatizovaný sběr dat a možnost záznamu měření z různých zařízení v laboratoři. Zaznamenaná data lze graficky zobrazit za účelem získání dalších náhledů nebo exportovat do různých formátů pro další analýzu. Software podporuje osciloskopy, Digital Multi Meters (DMM), síťové zdroje a source Measure Units (SMU).


Tento text byl přeložen strojově.
