Tektronix MSO24 2-BW-100 digitální osciloskop 100 MHz, 1.25 GSa/s, 8 Bit, mixovaný signál (MSO), 1 ks, MSO24 2-BW-100

Elektronický osciloskop s barevným displejem zobrazuje různé průběhy signálů a měřicí parametry pro analýzu elektrických obvodů.

Digitální osciloskop s několika otočnými ovladači a vstupy zobrazuje na obrazovce průběh vlny, který analyzuje signály.

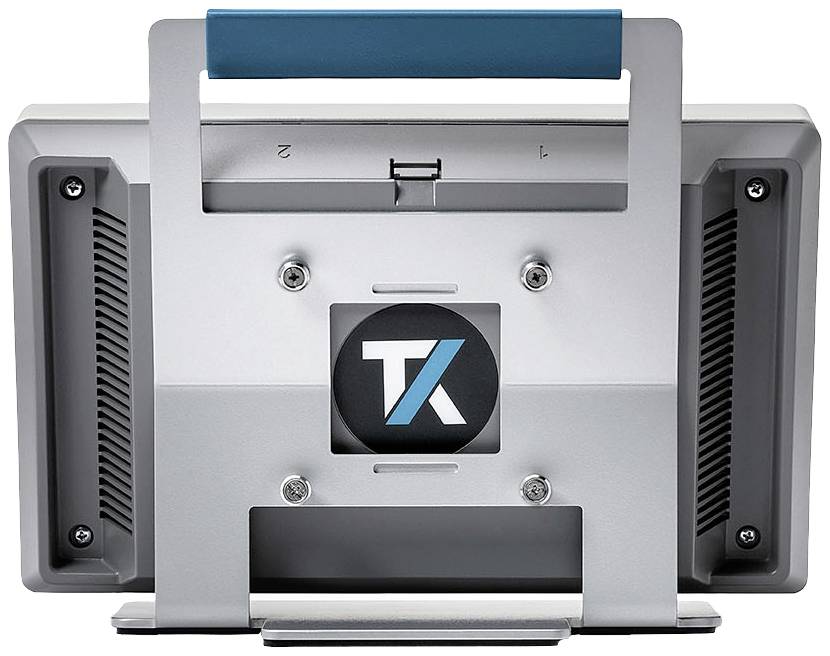

Přenosný displej pohledem zezadu s firemním logem uprostřed, madlem nahoře. Design zaměřený na snadnou manipulaci a mobilitu.

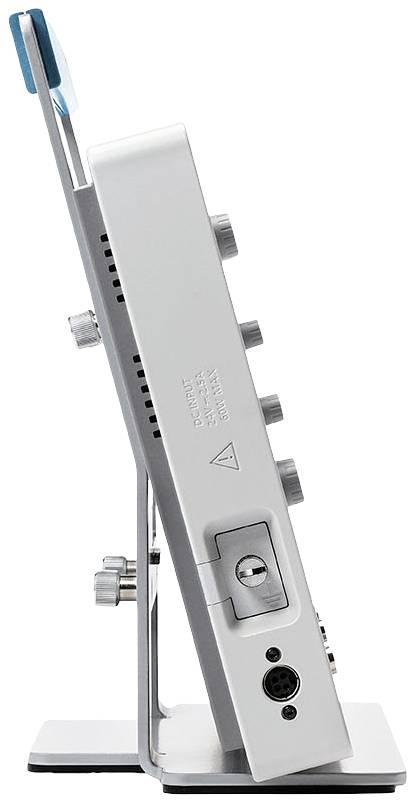

Boční pohled na šedé elektronické zařízení umístěné na stojanu s několika tlačítky a přípojkami, pravděpodobně se jedná o audiozařízení.

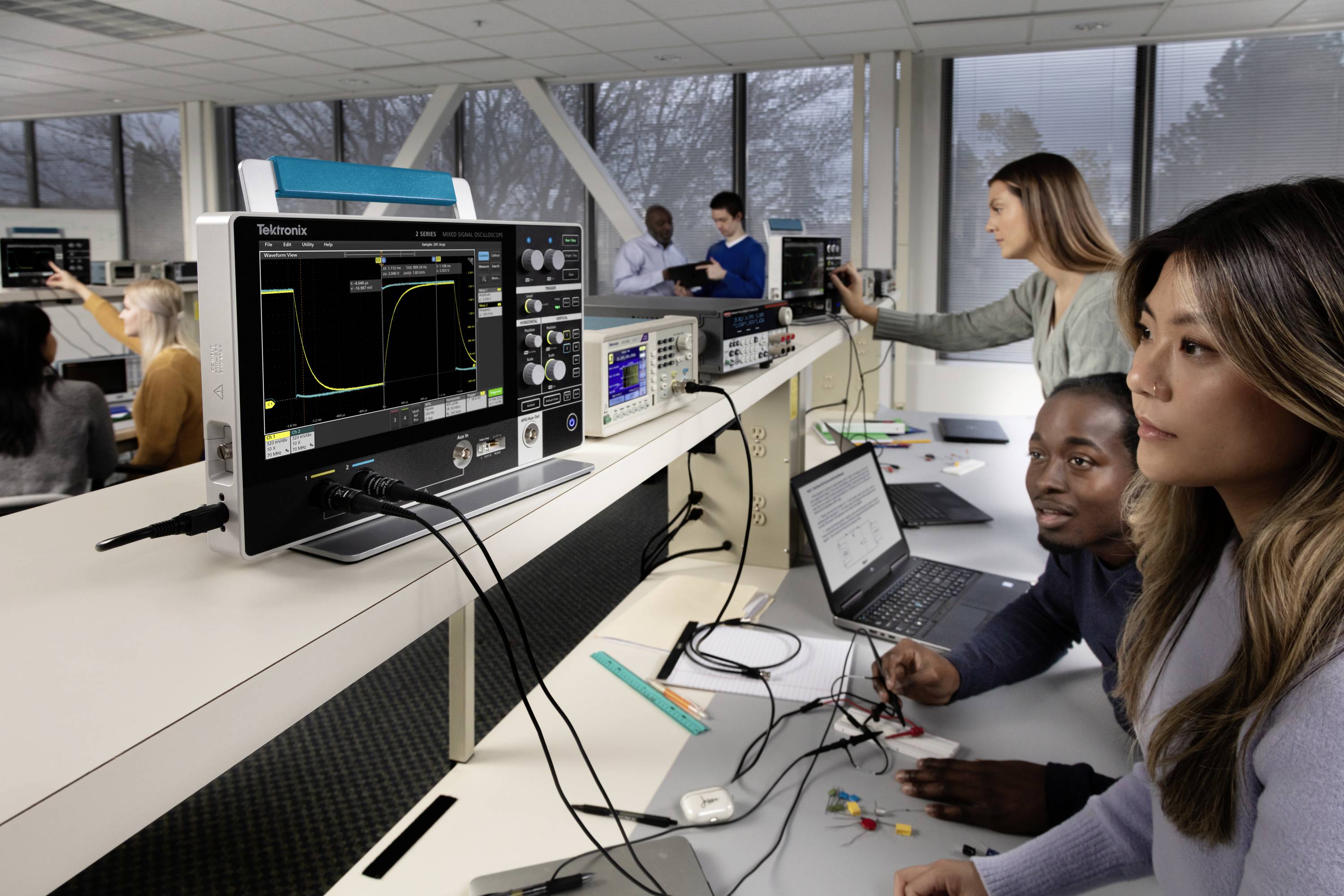

Studenti používají osciloskopy a laptopy v laboratoři k analýze a diskusi elektronických obvodů.

1/5

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (84 546,36 Kč / kus)

84 546,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Osciloskop Oscilloscope, 4 CH, 100 MHz

100 MHz
Počet analogových vstupů 4

Technické parametry

Kategorie produktu: digitální osciloskop

Šířka pásma: 100 MHz

Vzorkovací frekvence na kanál: 1.25 GSa/s

Rozlišení: 8 Bit

Velikost obrazovky: 10.1 palec

Vlastnosti osciloskopu: mixovaný signál (MSO)

Počet analogových vstupů: 4

: bez certifikátu

Napájení: 230 V/AC

Rozm.: (d x š x v) 344 x 210 x 40.4 mm

Hmotnost: 1800 g

Displej: 1 280 x 800 Pixel

Šířka: 210 mm

V: 40.4 mm

Délka: 344 mm

Typ: MSO24 2-BW-100

Varianty(Všechny ceny jsou bez DPH.)

Kalibrováno dle

Šířka pásma

Vlastnosti osciloskopu

Tektronix MSO24 2-BW-100 digitální osciloskop 100 MHz, 1.25 GSa/s, 8 Bit, mixovaný signál (MSO), 1 ks, MSO24 2-BW-100

Objednací číslo:2585642

Tento produkt

bez certifikátu

100 MHz

mixovaný signál (MSO)

Tektronix MSO24 2-BW-70 digitální osciloskop 70 MHz, 1.25 GSa/s, 8 Bit, mixovaný signál (MSO), 1 ks, MSO24 2-BW-70

Objednací číslo:2585641

bez certifikátu

70 MHz

mixovaný signál (MSO)

Tektronix MSO24 2-BW-200 digitální osciloskop 200 MHz, 1.25 GSa/s, 8 Bit, mixovaný signál (MSO), 1 ks, MSO24 2-BW-200

Objednací číslo:2585643

bez certifikátu

200 MHz

mixovaný signál (MSO)

Tektronix MSO24 2-BW-350 digitální osciloskop 350 MHz, 1.25 GSa/s, 8 Bit, mixovaný signál (MSO), 1 ks, MSO24 2-BW-350

Objednací číslo:2585644

bez certifikátu

350 MHz

mixovaný signál (MSO)

Tektronix MSO24 2-BW-500 digitální osciloskop 500 MHz, 1.25 GSa/s, 8 Bit, s pamětí (DSO), 1 ks, MSO24 2-BW-500

Objednací číslo:2585645

bez certifikátu

500 MHz

s pamětí (DSO)

Tektronix MSO24 2-BW-500 digitální osciloskop Kalibrováno dle (DAkkS), 500 MHz, 1.25 GSa/s, 8 Bit, 1 ks, MSO24 2-BW-500-DAkkS

Objednací číslo:2743178

DAkkS

500 MHz

Tektronix MSO24 2-BW-350 digitální osciloskop Kalibrováno dle (DAkkS), 350 MHz, 1.25 GSa/s, 8 Bit, 1 ks, MSO24 2-BW-350-DAkkS

Objednací číslo:2743179

DAkkS

350 MHz

Tektronix MSO24 2-BW-200 digitální osciloskop Kalibrováno dle (DAkkS), 200 MHz, 1.25 GSa/s, 8 Bit, mixovaný signál (MSO), 1 ks, MSO24 2-BW-200-DAkkS

Objednací číslo:2743180

DAkkS

200 MHz

mixovaný signál (MSO)

Tektronix MSO24 2-BW-100 digitální osciloskop Kalibrováno dle (DAkkS), 100 MHz, 1.25 GSa/s, 8 Bit, 1 ks, MSO24 2-BW-100-DAkkS

Objednací číslo:2743181

DAkkS

100 MHz

Tektronix MSO24 2-BW-70 digitální osciloskop Kalibrováno dle (DAkkS), 70 MHz, 1.25 GSa/s, 8 Bit, s pamětí (DSO), 1 ks, MSO24 2-BW-70-DAkkS

Objednací číslo:2743183

DAkkS

70 MHz

s pamětí (DSO)

Ke stažení

List technických údajů

List technických údajů 2585642 Tektronix MSO24 2-BW-100 digitální osciloskop 100 MHz, 1.25 GSa/s, 8 Bit, mixovaný signál (MSO), 1 ks, MSO24 2-BW-100

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2585642 Tektronix MSO24 2-BW-100 digitální osciloskop 100 MHz, 1.25 GSa/s, 8 Bit, mixovaný signál (MSO), 1 ks, MSO24 2-BW-100

Popis

Kompaktní a univerzální osciloskop pro každodenní diagnostiku. Přístroj MSO řady 2 je určen pro řadu cenově výhodných osciloskopů Tektronix. Společné uživatelské rozhraní a programové rozhraní usnadňují použití všech osciloskopů Tektronix nové generace. Díky rozsáhlému katalogu kompatibilní snímací hlavy a zaoblenému programu je MSO řady 2 nejvýkonnějším a nejvšestrannějším zařízením ve své třídě, které se hodí pro řadu aplikací. Intuitivní dotykový displej se zjednodušeným ovládacím panelem. MSO řady 2 nabízí stejné ocenitelné uživatelské rozhraní jako osciloskopy nejvyšší třídy výkonu Tektronix a podporuje dotykové interakce, které očekáváte od přístroje s dotykovou obrazovkou. Zjednodušený čelní panel obsahuje nejdůležitější tlačítka a knoflíky s barevně kódovanými LED kroužkovými světly, které umožňují rychlý přístup a jednoduché nastavení nejčastěji používaných zařízení.
