Tektronix MSO22 2-BW-500 digitální osciloskop 500 MHz, 1.25 GSa/s, 8 Bit, s pamětí (DSO), 1 ks, MSO22 2-BW-500

Přenosný digitální osciloskop s barevnou obrazovkou zobrazuje signálový diagram. Ovládací otočné knoflíky a přípojné body jsou viditelné.

Digitální osciloskop zobrazuje data vlnového průběhu na obrazovce. Na přední straně přístroje se nachází různá tlačítka a konektory.

Osciloskop s digitálním displejem zobrazuje žlutou vlnovou křivku. Ovládací prvky na pravé straně slouží k nastavení parametrů.

Boční pohled na bílé elektronické zařízení s přípojkami a ovládacími prvky, pravděpodobně audio přístroj nebo zesilovač.

Přenosné stříbrné zařízení s modrým držadlem a logem 'TK' na zadní straně.

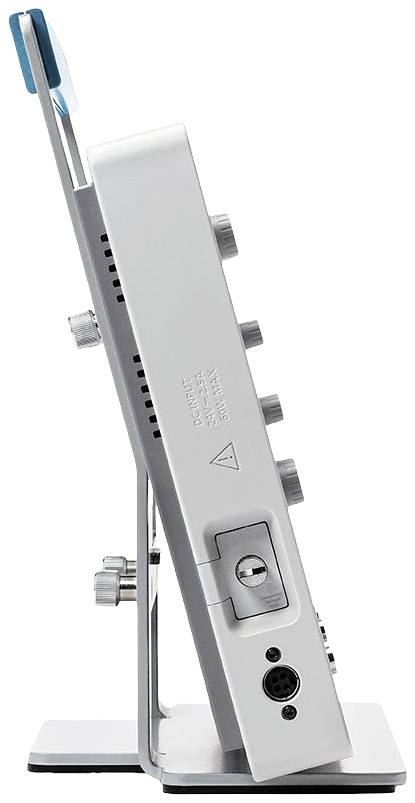

Boční pohled na stříbrné kompaktní elektronické zařízení s několika tlačítky a konektory umístěné na podstavci.

Lidé pracují v laboratoři s osciloskopy a laptopy. Dvě osoby v popředí se soustřeďují na elektronický experiment.

1/7

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (234 400,98 Kč / kus)

234 400,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Osciloskop Oscilloscope, 2 CH, 500 MHz

500 MHz
Počet analogových vstupů 2

Technické parametry

Kategorie produktu: digitální osciloskop

Šířka pásma: 500 MHz

Vzorkovací frekvence na kanál: 1.25 GSa/s

Rozlišení: 8 Bit

Velikost obrazovky: 10.1 palec

Vlastnosti osciloskopu: s pamětí (DSO)

Počet analogových vstupů: 2

: bez certifikátu

Napájení: 230 V/AC

Rozm.: (d x š x v) 344 x 210 x 40.4 mm

Hmotnost: 1800 g

Displej: 1 280 x 800 Pixel

Šířka: 210 mm

V: 40.4 mm

Délka: 344 mm

Typ: MSO22 2-BW-500

Varianty(Všechny ceny jsou bez DPH.)

Kalibrováno dle

Šířka pásma

Vlastnosti osciloskopu

Tektronix MSO22 2-BW-500 digitální osciloskop 500 MHz, 1.25 GSa/s, 8 Bit, s pamětí (DSO), 1 ks, MSO22 2-BW-500

Objednací číslo:2585640

Tento produkt

bez certifikátu

500 MHz

s pamětí (DSO)

Tektronix MSO22 2-BW-70 digitální osciloskop 70 MHz, 1.25 GSa/s, 8 Bit, mixovaný signál (MSO), 1 ks, MSO22 2-BW-70

Objednací číslo:2585637

bez certifikátu

70 MHz

mixovaný signál (MSO)

Tektronix MSO22 2-BW-100 digitální osciloskop 100 MHz, 1.25 GSa/s, 8 Bit, mixovaný signál (MSO), 1 ks, MSO22 2-BW-100

Objednací číslo:2585638

bez certifikátu

100 MHz

mixovaný signál (MSO)

Tektronix MSO22 2-BW-350 digitální osciloskop 350 MHz, 1.25 GSa/s, 8 Bit, s pamětí (DSO), 1 ks, MSO22 2-BW-350

Objednací číslo:2585639

bez certifikátu

350 MHz

s pamětí (DSO)

Tektronix MSO22 2-BW-200 digitální osciloskop 200 MHz, 1.25 GSa/s, 8 Bit, s pamětí (DSO), 1 ks, MSO22 2-BW-200

Objednací číslo:2585666

bez certifikátu

200 MHz

s pamětí (DSO)

Tektronix MSO22 2-BW-200 digitální osciloskop Kalibrováno dle (DAkkS), 200 MHz, 1.25 GSa/s, 8 Bit, mixovaný signál (MSO), 1 ks, MSO22 2-BW-200-DAkkS

Objednací číslo:2743172

DAkkS

200 MHz

mixovaný signál (MSO)

Tektronix MSO22 2-BW-500 digitální osciloskop Kalibrováno dle (DAkkS), 500 MHz, 1.25 GSa/s, 8 Bit, 1 ks, MSO22 2-BW-500-DAkkS

Objednací číslo:2743184

DAkkS

500 MHz

Tektronix MSO22 2-BW-350 digitální osciloskop Kalibrováno dle (DAkkS), 350 MHz, 1.25 GSa/s, 8 Bit, 1 ks, MSO22 2-BW-350-DAkkS

Objednací číslo:2743185

DAkkS

350 MHz

Tektronix MSO22 2-BW-100 digitální osciloskop Kalibrováno dle (DAkkS), 100 MHz, 1.25 GSa/s, 8 Bit, mixovaný signál (MSO), 1 ks, MSO22 2-BW-100-DAkkS

Objednací číslo:2743186

DAkkS

100 MHz

mixovaný signál (MSO)

Tektronix MSO22 2-BW-70 digitální osciloskop Kalibrováno dle (DAkkS), 70 MHz, 1.25 GSa/s, 8 Bit, 1 ks, MSO22 2-BW-70-DAkkS

Objednací číslo:2743187

DAkkS

70 MHz

Ke stažení

List technických údajů

List technických údajů 2585640 Tektronix MSO22 2-BW-500 digitální osciloskop 500 MHz, 1.25 GSa/s, 8 Bit, s pamětí (DSO), 1 ks, MSO22 2-BW-500

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2585640 Tektronix MSO22 2-BW-500 digitální osciloskop 500 MHz, 1.25 GSa/s, 8 Bit, s pamětí (DSO), 1 ks, MSO22 2-BW-500

Popis

Kompaktní a univerzální osciloskop pro každodenní diagnostiku. Přístroj MSO řady 2 je určen pro řadu cenově výhodných osciloskopů Tektronix. Společné uživatelské rozhraní a programové rozhraní usnadňují použití všech osciloskopů Tektronix nové generace. Díky rozsáhlému katalogu kompatibilní snímací hlavy a zaoblenému programu je MSO řady 2 nejvýkonnějším a nejvšestrannějším zařízením ve své třídě, které se hodí pro řadu aplikací. Intuitivní dotykový displej se zjednodušeným ovládacím panelem. MSO řady 2 nabízí stejné ocenitelné uživatelské rozhraní jako osciloskopy nejvyšší třídy výkonu Tektronix a podporuje dotykové interakce, které očekáváte od přístroje s dotykovou obrazovkou. Zjednodušený čelní panel obsahuje nejdůležitější tlačítka a knoflíky s barevně kódovanými LED kroužkovými světly, které umožňují rychlý přístup a jednoduché nastavení nejčastěji používaných zařízení.
