TDK-Lambda DRF120-24-1/HL síťový zdroj na DIN lištu 24 V/DC 120 W Počet výstupů:1 x Obsah 1 ks

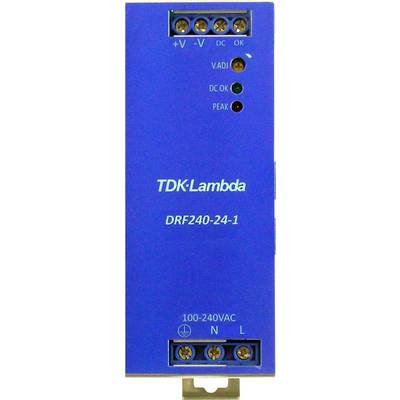

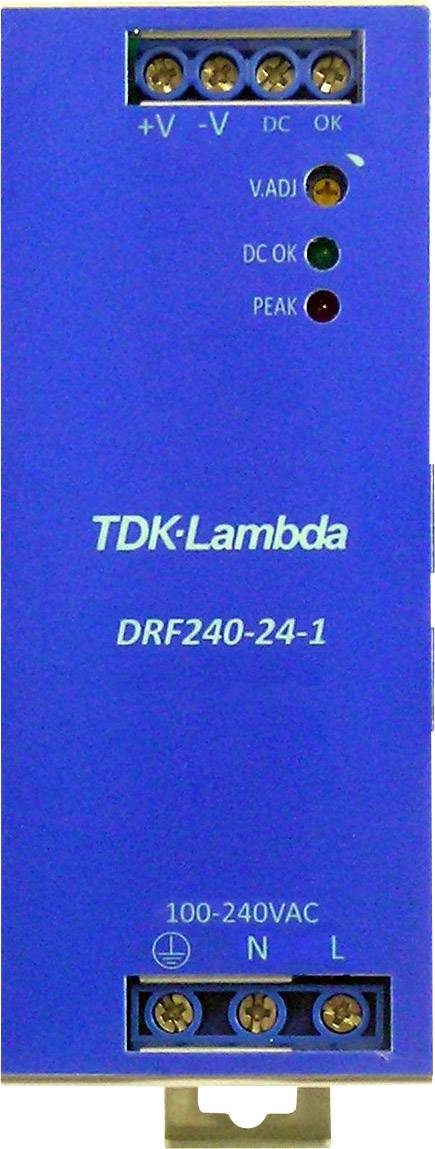

Modré síťové napájecí zařízení s nápisem 'TDK Lambda DRF240-24-1'. Na horní straně jsou umístěny konektory a LED diody pro stavové indikace.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 8. 10.

207 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 681,82 Kč / kus)

5 681,82 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Napájecí zdroj na DIN lištu DRF120-24 -1/HL, ATEX and GL Marine

24 V
Výkon 120 W
Rozsah vstupního napětí 85 až 264 V
Připojení (součástky): šroubová svorka

Technické parametry

Rozsah vstupního napětí 85 až 264 Vac;Výstupní výkon 120 W; Špičkový výkon (Peak power) až 180 W;Rozsah nastavení výstupní napětí: 24,0 - 28,0 V; Zvlnění: <
240 mV; Stupeň účinnosti: 89/91% (100/200 VACin);Příkon při běhu naprázdno <0,5 W;Konvekční chlazení;Elektrická bezpečnost odzkoušena a certifikována podle EN/UL/CSA 60950-1, UL-508, CE;Elektromagnetická kompatibilita EN 55022 -B, CISPR22-B;Typ síťového zdroje: spínaný;Teplotní rozsah kolí od -25 do +70 °CPlný výstupní výkon až 60 °C;Snížení výkonu až od 60 °C;Vstup a výstup se zesílenou izolací 3000 Vac;Rozměry (Š x H x V): 36,5 x 115 x 123,4 mm

Kategorie produktu: síťový zdroj na DIN lištu

Vstupní napětí (min.): 85 V/AC

Výstupní napětí: 24 až 28 V

Vstupní napětí: 85 až 264 V

Vstupní napětí (max.): 264 V/AC

: 120 W

Typ výstupu (Napájecí zdroje): nastavitelný

Výstupní napětí (max.): 24 V/DC

Počet výstupů: 1 x

Připojení: šroubová svorka

Rozm.: (š x v) 37 mm x 123 mm

Hmotnost: 600 g

Výstupní napětí (max.): 28 V

Výstupní napětí (min.): 24 V

Číslo výrobce: DRF120-24-1/HL

Obsah: 1 ks

Šířka: 37 mm

V: 123 mm

Typ: DRF120-24-1/HL

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1390702 TDK-Lambda DRF120-24-1/HL síťový zdroj na DIN lištu 24 V/DC 120 W Počet výstupů:1 x Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1390702 TDK-Lambda DRF120-24-1/HL síťový zdroj na DIN lištu 24 V/DC 120 W Počet výstupů:1 x Obsah 1 ks

Prohlášení o shodě

Prohlášení o shodě 1390702 TDK-Lambda DRF120-24-1/HL síťový zdroj na DIN lištu 24 V/DC 120 W Počet výstupů:1 x Obsah 1 ks

Záruční podmínky

Záruční podmínky 1390702 TDK-Lambda DRF120-24-1/HL síťový zdroj na DIN lištu 24 V/DC 120 W Počet výstupů:1 x Obsah 1 ks

Popis

Kompaktní síťový zdroj na lištu DIN, s 5letou zárukou, k jednoduchému zacvaknutí na lištu TS35. Díky nízkému příkonu při běhu naprázdno a vynikající účinnosti splňuje přístroj předpisy ErP. Použitelný po celém světě díky vstupu od 85 - 264 V/AC a rozsáhlou certifikací. Schválení pro použití přístroje v oblastech zabezpečených proti výbuchu a v námořnictvu.

Provedení

Ochrana proti přepětí na vstupu a výstupu
Nadproudová ochrana;Odolný proti zkratu
Odolný v režimu běhu naprázdno
Výstupní napětí lze nastavit od 24 do 28 V potenciometrem a také pomocí řídicího napětí
Signalizace LED zelená = výstupní napětí v pořádku, červená = zařízení pracuje v režimu špičkového zatížení
Reléový beznapěťový kontakt 30 V/DC / 1 A, zavře, pokud je výstupní napětí v pořádku
Připojení: šroubové svorky na napěťovém vstupu i na napájecím výstupu, 8pólový konektor pro funkce a signály

Doplňující informace

Jde o napájecí modul či napájecí jednotku a montáž výrobku do jiných zařízení smí provádět pouze kvalifikovaní pracovníci. Neprovozujte jej jako samostatné zařízení.

Výrobek je určen k prodeji firemním zákazníkům a lze jej odebírat prostřednictvím distribučních kanálů.

Není určen pro prodej koncovým spotřebitelům.
