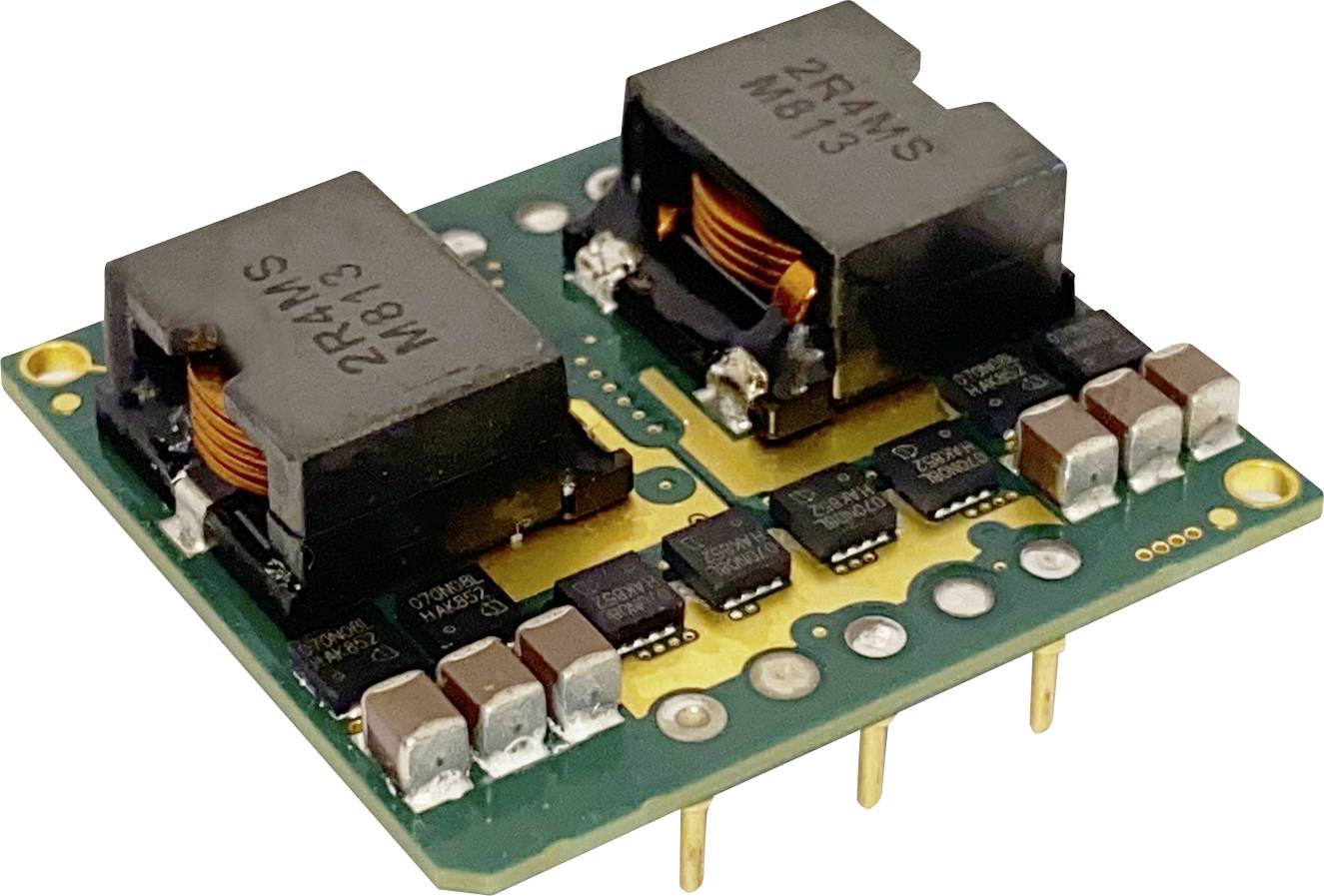

TDK i7A4W033A033V-001-R DC/DC měnič napětí 12 V/DC 12 V/DC 33 A 500 W Obsah 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
1 833,88 Kč
3
3% = 50,80 Kč
1 783,08 Kč
5
4% = 71,15 Kč
1 762,73 Kč
10
5% = 84,72 Kč
1 749,16 Kč
25
5% = 99,95 Kč
1 733,93 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (1 833,88 Kč / kus)
1 833,88 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
DC/DC měnič, neizolovaný, open frame, Wide vstup 18-60V, 3,3-24V 33A, NEG logika
- Vysoký stupeň účinnosti až 98,5%
- Široký rozsah nastavení 3.3 až 24 v nebo 3.3 až 18 V.
- Vstupní rozsah 18 až 60 v/DC nebo 18 až 32 v/DC
- Minimální potřeba externího zapojení
- Minimální derating požadavky v prostředí s nízkým prouděním vzduchu
- Kaskádovatelný výkon 100-750W díky multiFootprint Layout (i3/i6/i7)
Technické parametry
- Kategorie produktu
DC/DC měnič napětí
- Typ
i7A4W033A033V-001-R
- Jmenovité napětí
12 V/DC
- Vstupní napětí (min.)
18 V/DC
- Vstupní napětí (max.)
60 V/DC
- Výstupní napětí
12 V/DC
- Výstupní proud (max.)
33 A
- Výstupní proud (max.) - zaokrouhlený
33 A
500 W
- Provozní teplota (min.)
-40 °C
- Provozní teplota (max.)
+125 °C
- Rozm.
(d x š x v) 34 x 36.8 x 11.5 mm
- V
11.5 mm
- Délka
34 mm
- Šířka
36.8 mm
- Výstupní napětí (max.)
24 V/DC
- Výstupní napětí (min.)
3.3 V/DC
- Hmotnost
25 g
- Obsah
1 ks
Dodržování předpisů a certifikace
Certified by EU Garan
Ke stažení
List technických údajů
List technických údajů 2481375 TDK i7A4W033A033V-001-R DC/DC měnič napětí 12 V/DC 12 V/DC 33 A 500 W Obsah 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2481375 TDK i7A4W033A033V-001-R DC/DC měnič napětí 12 V/DC 12 V/DC 33 A 500 W Obsah 1 ks
Záruční podmínky
Záruční podmínky 2481375 TDK i7A4W033A033V-001-R DC/DC měnič napětí 12 V/DC 12 V/DC 33 A 500 W Obsah 1 ks
Popis
Moduly i7A jsou všestranně použitelné pro odvozování dalších výstupů ze stávajícího napětí sběrnice 24 v, 36 v nebo 48 v a to za podstatně nižší náklady oproti izolovaným DC/DC měničům. Účinnost až 98,5 % minimalizuje vnitřní ztráty a umožňuje provoz i7A při okolní teplotě od -40°C do +125°C, a to i při nízkém proudění vzduchu. Design modelu i7A nabízí nízké zbytkové vlnění a vynikající dynamiku řízení. Přesto je modul vybaven jen velmi malým množstvím externích komponent, což was šetří náklady a místo na desce s plošnými spoji. Na výběr jsou tři typy konstrukce; všechny jsou pouze 34 mm široké a 36,8 mm dlouhé. Pro aplikace s forcovaným proudem vzduchu je tato open-frame verze velmi plochá a správnou volbou. Kromě toho je k dispozici základní verze ke kontaktnímu chlazení s výškou 12,7 mm a také typ s integrovaným chladičem a 24,9 mm výškou pro konvekčně chlazené oblasti použití k rozsahu funkcí série i7A. Součástí dodávky je Trim pin k nastavení napětí, + Remote Sense, On-Off (pozitivní nebo negativní logika) a ochrana proti nadproudu, Nadměrná teplota a vstupní podpětí.
