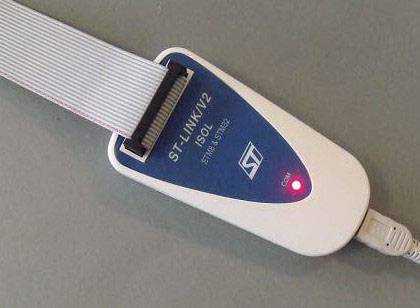

STMicroelectronics ST-LINK/V2-ISOL vývojová deska 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 169,42 Kč / kus)
2 169,42 Kč
Bez DPH.
Doprava zdarma
Už jen 7 Ks skladem!
Hlavní benefity
- Procesor
- Pevný disk / operační paměť
- Grafika
Technické parametry
- Kategorie produktu
vývojová deska
- Série
STM32
- Typ nástroje
debugger/programmer
- Obsah
1 ks
- Rozhraní
JTAG
- Série
STM32
Ke stažení
List technických údajů
List technických údajů 2365219 STMicroelectronics ST-LINK/V2-ISOL vývojová deska 1 ks
List technických údajů 2365219 STMicroelectronics ST-LINK/V2-ISOL vývojová deska 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2365219 STMicroelectronics ST-LINK/V2-ISOL vývojová deska 1 ks
Informace
Informace 2365219 STMicroelectronics ST-LINK/V2-ISOL vývojová deska 1 ks
Popis
ST-LINK/V2 je In-Circuit debugger a programátor pro mikrokontrolery STM8 a STM32. Modul jednovodičového Wire Interface (SWIM) a rozhraní JTAG/Serial Wire Debugging (SWD) slouží pro komunikaci s libovolným mikrokontrolérem STM8 nebo STM32 na aplikační desce.ST-LINK/V2 nabízí stejné funkce jako ST-LINK/V2, ale navíc disponuje digitální izolací mezi PC a cílovou aplikační deskou. Aplikace STM8 používá rozhraní USB pro komunikaci se STMicroelectronics ST Visual Develop (STVD) nebo ST Visual Program (STVP).
Vývojové funkce:
Napájení 5 v přes USB konektor
Rozhraní kompatibilní s USB 2.0
Kabel USB a ⇔ Mini B.
Pomocné 5,5 režimy SWIM Low Speed a High Speed: 9,7 kB/s Low Speed konektorem a 12,8 kB/s v High Speed modu SWIM kabelu pro 214017 připojení na horizontální použití přes vertikální ERNI standardní reprouse (odkaz: 284697) 214012)SWIM kabel pro připojení přes kolíkovou lištu nebo zástrčku s roztečí 2,54 mm
Připojovací napětí JTAG/SWD specifické pro zařízení Mermale1,65 v až 3,6 v na rozhraní JTAG/SWD a jednovodičový kabel tolerovaný 5 v pro připojení ke standardnímu JTAG konektoru s 20 piny a 2,54 mm podporou JTAGasistenční SWD a SWV komunikaci (Serial Wire Viewer)
Přímá funkce aktualizace firmwaru podporuje (DFU)
Stavová LED dioda, která bliká během komunikace s PC
Provozní teplota 0 až 50 °C
Vysoké izolační napětí 2500 V RMS (pouze ST-LINK/V2-ISOL)
Tento text byl přeložen strojově.
Vývojové funkce:
Napájení 5 v přes USB konektor
Rozhraní kompatibilní s USB 2.0
Kabel USB a ⇔ Mini B.
Pomocné 5,5 režimy SWIM Low Speed a High Speed: 9,7 kB/s Low Speed konektorem a 12,8 kB/s v High Speed modu SWIM kabelu pro 214017 připojení na horizontální použití přes vertikální ERNI standardní reprouse (odkaz: 284697) 214012)SWIM kabel pro připojení přes kolíkovou lištu nebo zástrčku s roztečí 2,54 mm
Připojovací napětí JTAG/SWD specifické pro zařízení Mermale1,65 v až 3,6 v na rozhraní JTAG/SWD a jednovodičový kabel tolerovaný 5 v pro připojení ke standardnímu JTAG konektoru s 20 piny a 2,54 mm podporou JTAGasistenční SWD a SWV komunikaci (Serial Wire Viewer)
Přímá funkce aktualizace firmwaru podporuje (DFU)
Stavová LED dioda, která bliká během komunikace s PC
Provozní teplota 0 až 50 °C
Vysoké izolační napětí 2500 V RMS (pouze ST-LINK/V2-ISOL)
Tento text byl přeložen strojově.
