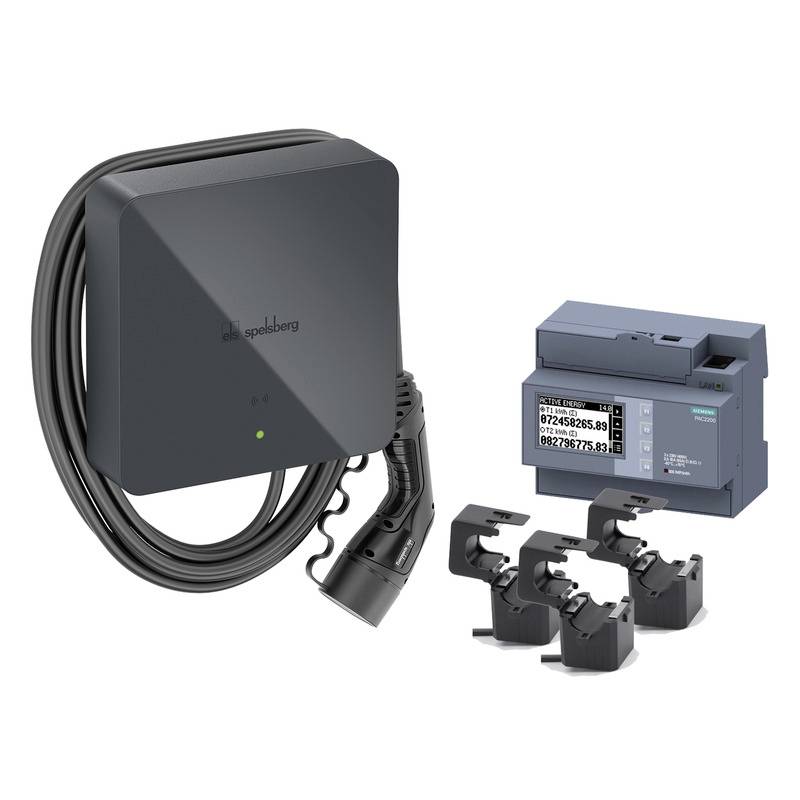

Spelsberg Wallbox Graphite DLM Bundle nabíjecí stanice Wallbox typ 2, Mode 3 , 16 A, 11 kW, výstupů 1, RFID, 59181701
Datasheety: (PDF)
EAN:
Označení výrobce:
Objednací číslo:
Hlavní benefity
Sada Wallbox Smart pro Polar
- Wallbox Bundle - kompletní montážní sada se skládá z Spelsberg Wallbox Smart pro 7m, Siemens 7KM2200 Modbus TCP čítače a 3 kompatibilních měřicích proudových měničů
- Ideální ideal pro dynamické nabíjení nebo pro PV přebytky, včetně 2fázového vypínání
- Jednoduchá montáž elektroměru k nepřímému měření pomocí převodníku kabelů
- Transformační poměr 100/1A
Technické parametry
- Max. Připojovací průřez pro napájecí svorku 6²
- Odolnost proti nárazu: IK08
- Ochranná třída: II
- Jmenovitá frekvence 50 Hz
- Kategorie produktu
nabíjecí stanice Wallbox
- Autorizace
RFID
- Nabíjecí zástrčka
typ 2
- Režim nabíjení
Mode 3
- Nabíjecí proud
16 A
- Počet konektorů
1
- Nabíjecí výkon
11 kW
- Počet fází
1fázový a 3fázový
- Jmenovité napětí
400 V/AC
- Délka kabelu
7 m
IP54
- Barva
grafit
- Délka
293 mm
- Šířka
293 mm
- V
110 mm
- Max. teplota
+40 °C
- Min. teplota
-25 °C
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3628555 Spelsberg Wallbox Graphite DLM Bundle nabíjecí stanice Wallbox typ 2, Mode 3 , 16 A, 11 kW, výstupů 1, RFID, 59181701
List technických údajů 3628555 Spelsberg Wallbox Graphite DLM Bundle nabíjecí stanice Wallbox typ 2, Mode 3 , 16 A, 11 kW, výstupů 1, RFID, 59181701
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3628555 Spelsberg Wallbox Graphite DLM Bundle nabíjecí stanice Wallbox typ 2, Mode 3 , 16 A, 11 kW, výstupů 1, RFID, 59181701
Popis
Stylový, minimalistický design a inteligentní nabíjecí technika - to je síla Power v nejkrásnějším provedení.
Integrované komunikační rozhraní umožňuje maximální propojenost a integraci do síťových systémů a zároveň se zaměřuje na rychlou a snadnou instalaci.
S pomocí otočného spínače a DIP přepínače Spelsberg Wallbox lze vyřídit náročné aplikace: App umožňuje celkovou konfiguraci a ovládání a navíc usnadňuje vyhodnocení stavu nabití.
Wallbox pro rychlé a bezpečné nabíjení elektrických vozidel v soukromé sféře. Nabíjecí výkon až 11 kW (3-fázový) / 3,7 kW (1-fázový) a maximální nabíjecí proud 16 A. Nastavitelný nabíjecí výkon, integrovaný chybový rozpoznání DC proudu pro stejnosměrné poruchové proudy ≥ 6 mA a sledování teploty pro bezpečné nabíjení. Stylový design a kompaktní rozměry pouzdra pro montáž na stěnu a na sloupky. Snadná instalace, rychlá konfigurace a aktualizace firmwaru s Spelsberg Wallbox App (k dispozici pro iOS od verze 14 a Android od verze 6). Integrovaný MID elektroměr pro výpočet spotřeby, dynamický fázový individuální management zatížení s funkcí rozpoznání šikmé zátěže pro efektivní využití dostupného výkonu. Připojení k systémům řízení spotřeby energie v domácnostech (HEMS) a PV měniči pro nabíjení solární energií. Bezdotyková autorizace procesu nabíjení pomocí RFID, Plug & Charge (ISO15118) nebo AutoCharge, LED a akustické signály pro jednoznačnou indikaci změny stavu. Vyhodnocení rozsáhlé statistiky nabíjení. Podporované komunikační protokoly a rozhraní: USB Wi-Fi, Ethernet Modbus TCP, EEbus, SMA SMP OCPP-J 1.6 k připojení externích administrií. Připojený 7 m nabíjecí kabel s 2 spojkami.
Tento text byl přeložen strojově.
Integrované komunikační rozhraní umožňuje maximální propojenost a integraci do síťových systémů a zároveň se zaměřuje na rychlou a snadnou instalaci.
S pomocí otočného spínače a DIP přepínače Spelsberg Wallbox lze vyřídit náročné aplikace: App umožňuje celkovou konfiguraci a ovládání a navíc usnadňuje vyhodnocení stavu nabití.
Wallbox pro rychlé a bezpečné nabíjení elektrických vozidel v soukromé sféře. Nabíjecí výkon až 11 kW (3-fázový) / 3,7 kW (1-fázový) a maximální nabíjecí proud 16 A. Nastavitelný nabíjecí výkon, integrovaný chybový rozpoznání DC proudu pro stejnosměrné poruchové proudy ≥ 6 mA a sledování teploty pro bezpečné nabíjení. Stylový design a kompaktní rozměry pouzdra pro montáž na stěnu a na sloupky. Snadná instalace, rychlá konfigurace a aktualizace firmwaru s Spelsberg Wallbox App (k dispozici pro iOS od verze 14 a Android od verze 6). Integrovaný MID elektroměr pro výpočet spotřeby, dynamický fázový individuální management zatížení s funkcí rozpoznání šikmé zátěže pro efektivní využití dostupného výkonu. Připojení k systémům řízení spotřeby energie v domácnostech (HEMS) a PV měniči pro nabíjení solární energií. Bezdotyková autorizace procesu nabíjení pomocí RFID, Plug & Charge (ISO15118) nebo AutoCharge, LED a akustické signály pro jednoznačnou indikaci změny stavu. Vyhodnocení rozsáhlé statistiky nabíjení. Podporované komunikační protokoly a rozhraní: USB Wi-Fi, Ethernet Modbus TCP, EEbus, SMA SMP OCPP-J 1.6 k připojení externích administrií. Připojený 7 m nabíjecí kabel s 2 spojkami.
Tento text byl přeložen strojově.
Obsah balení
- Wallbox Smart pro
- 7 m nabíjecí kabel s přípojkou typu 2
- Počítadlo Siemens 7KM2200 Modbus TCP
- 3 měničů proudu 100/1A
- 3 RFID čipů
- 4 upevňovací šrouby 6 x 60
- 4 Univerzální hmoždinka 8 x 50
- 3 DMS M16
- 1 DMS M25
- 1 DMS M32
- 5 čipů pro otevírání designových kodérů
Doplňující informace
Není připraven k připojení, všechny komponenty musí být instalovány kvalifikovaným elektroodborníkem.
Dodržujte také návod k obsluze komponent
- Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
