Spelsberg 73443601 AK 36 malý rozváděč montáž na lištu Počet modulů (šířka) = 3 Počet řádků = 36 Obsah 1 ks

EAN:
Označení výrobce:
Objednací číslo:

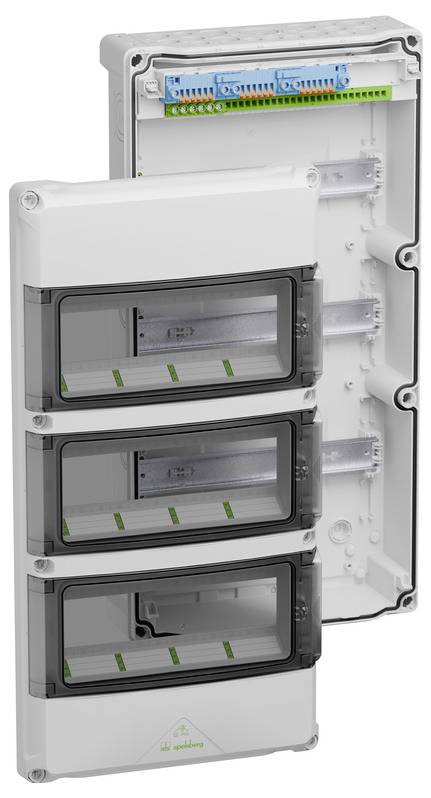

Bílá elektrická rozvodnice se třemi průhlednými sklopnými přístupovými dveřmi odhalující vnitřní montážní lišty a horní řadu svorek.

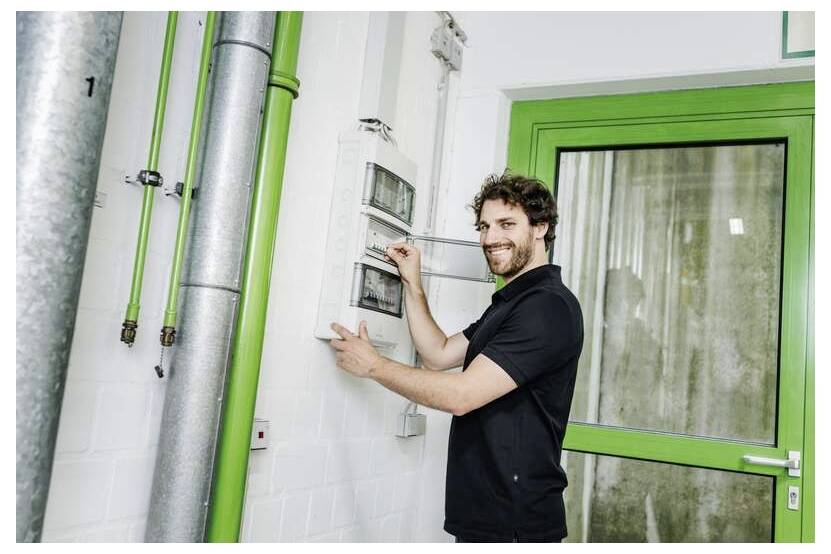

Technik upravuje nástěnný ovládací panel vedle jasně zelených potrubí a dveří v průmyslovém interiéru.

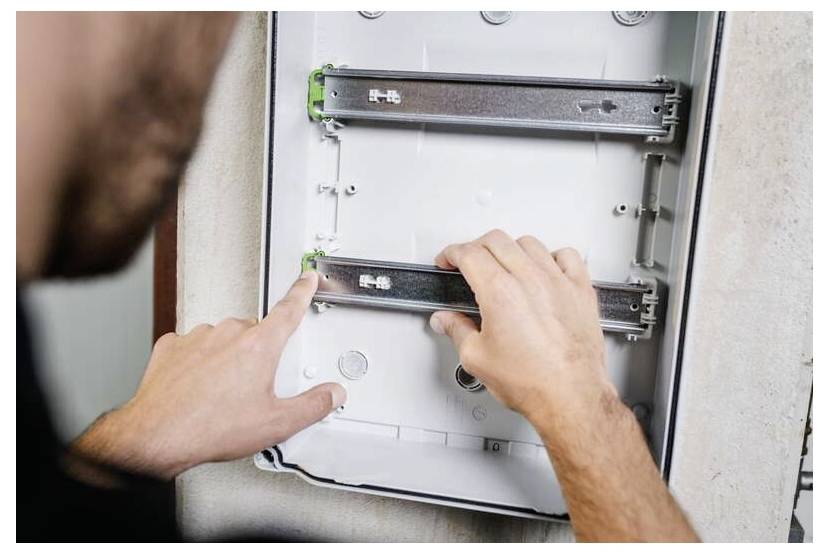

Osoba instalující nástěnný elektrický rozvaděč, upravuje klouzavé kovové lišty uvnitř otevřené skříně.

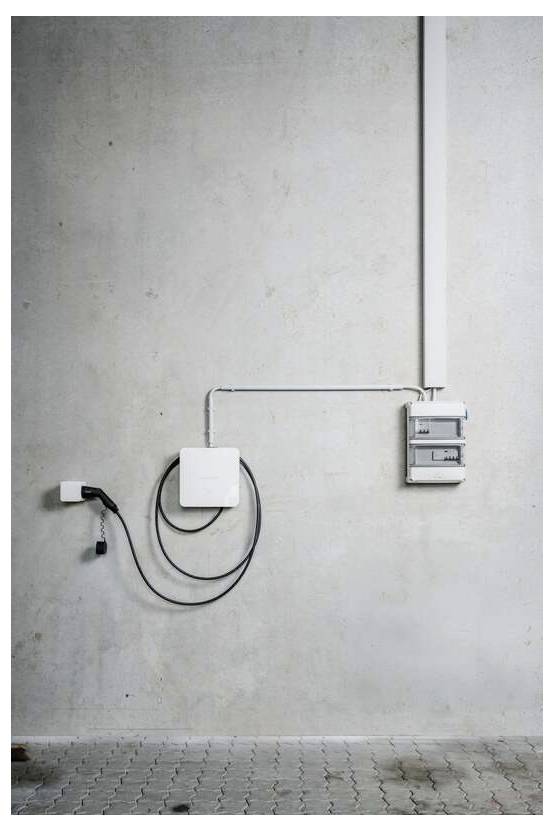

Nástěnná elektrická krabice a kabeláž na holé betonové stěně nad dlážděnou podlahou.

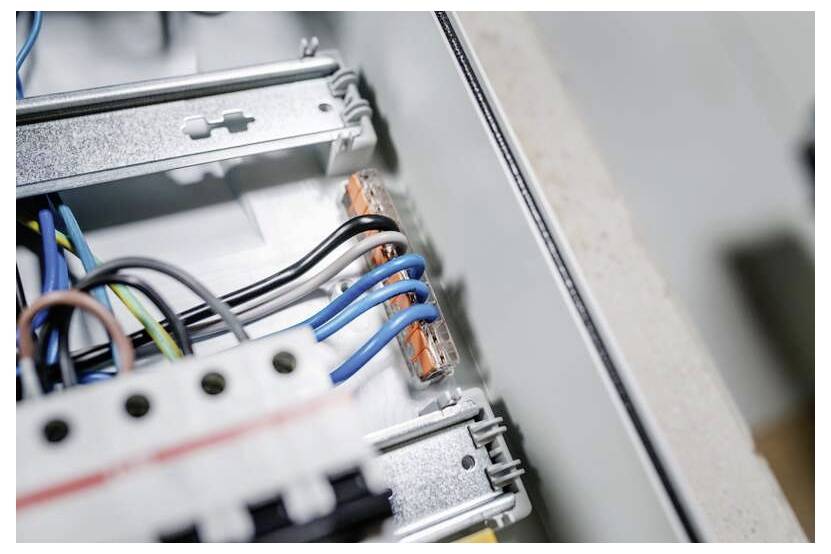

Detailní záběr elektrických kabelů uvnitř kovového panelu s modrými a černými vodiči připojenými k svorkovnicím.

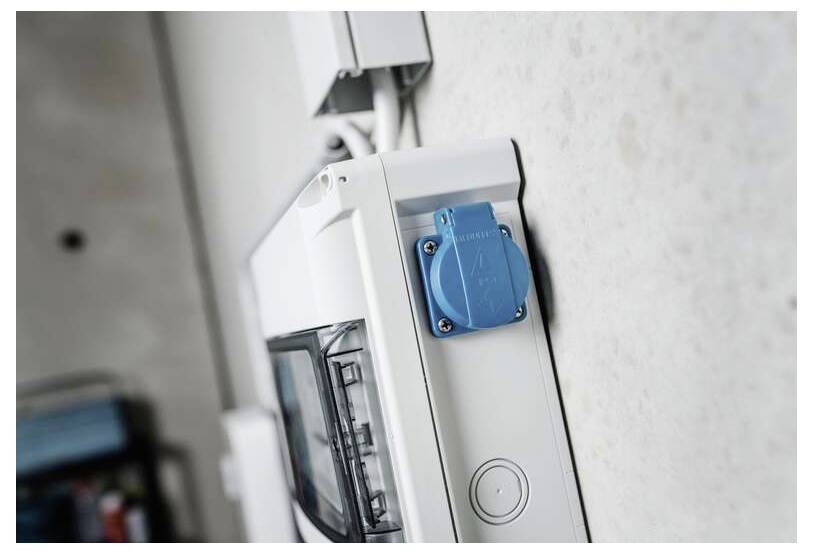

Detailní snímek elektrické rozvodnice připevněné na stěně s modrým krytem zásuvky připevněným na přední straně.

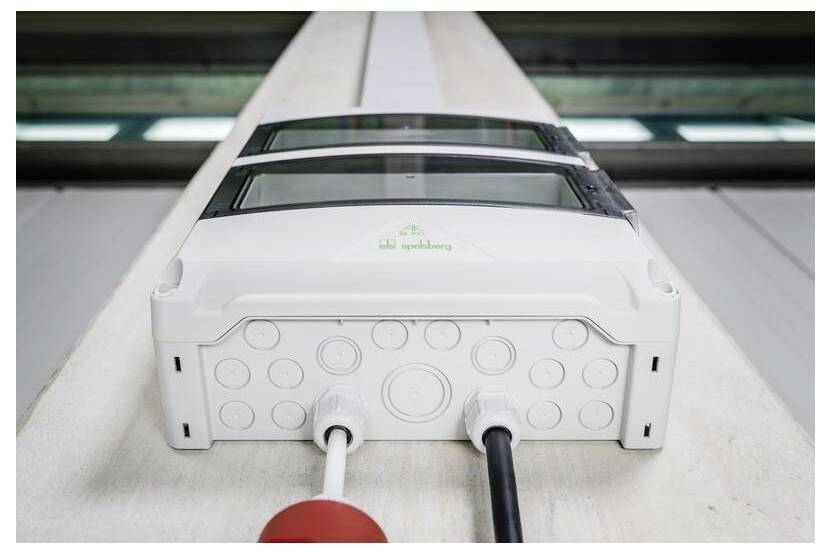

Bílá elektrická krabice konektoru s několika kruhovými porty a dvěma zapojenými kabely na dopravníku nebo výrobní lince

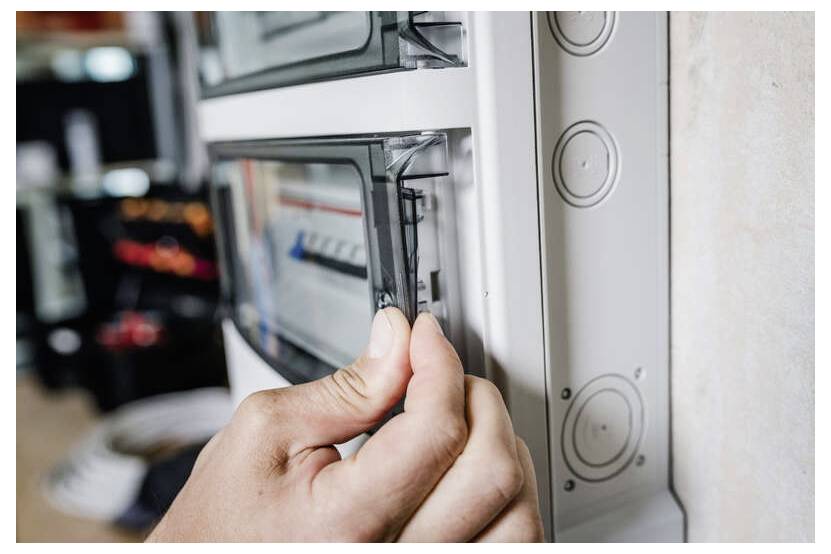

Ruka otevírající kryt elektrického rozvaděče pro přístup k jističům uvnitř krabice připevněné na zdi.
1/8
Kategorie produktu
malý rozváděč
Počet modulů (šířka)
3
Počet řádků
36
Způsob montáže
montáž na lištu
Šířka
290 mm
Datasheety: (PDF)
Není k dispozici
Prodej a doprava:
Conrad ElectronicObchodní podmínky
Nahlásit právní incident

Hlavní benefity

Malý Spelsberg AK 36, se stupněm krytí IP65, 3 řady, 36 dostupné modulární jednotky

  • Samotěsnící membrány pro průchodku na čelní straně boxu
  • Vylamovací otvory pro kabelové průchodky nebo membránové průchodky na jiné čelní straně rámečku
  • Rámeček otočný o 180°
  • Montážní lišty lze namontovat bez použití nářadí
  • Pro 3 a 5-pólové 6 svorky WAGO WAGO 221

Technické parametry

Kategorie produktu

malý rozváděč

Počet modulů (šířka)

3

Počet řádků

36

Způsob montáže

montáž na lištu

Barva

šedá

Šířka

290 mm

V

124 mm

Rozm.

(š x v x h) 290 x 124 x 562 mm

Hloubka

562 mm

Obsah

1 ks

UKCA

Ano

Ke stažení

List technických údajů

List technických údajů 3628622 Spelsberg 73443601 AK 36 malý rozváděč montáž na lištu Počet modulů (šířka) = 3 Počet řádků = 36 Obsah 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3628622 Spelsberg 73443601 AK 36 malý rozváděč montáž na lištu Počet modulů (šířka) = 3 Počet řádků = 36 Obsah 1 ks

Popis

Malý rozvaděč, s ochranou IP65, 3 řady, 36 dostupné jednotky dělení, jmenovité provozní napětí: 400 v AC, jmenovité izolační napětí: 1000 v AC, 1500 v DC, nahoře samotěsnící měkké průchodové membrány pro beznástrojovou kabelovou průchodku, dole metrické vývylamovací otvory pro univerzální kabelové průchodky s kabelovými šrouby a/nebo s dvojitou membránou, pro standardní instalaci ve vnitřních prostorách

PE/N svorka se skládá z: Upínací lišty z PE se 6 šroubovými svorkami 2,5-16 m² a 21 svorkami Push-In 0,75-4 m², 3 N modulů (propojeno propojovacím můstkem) vždy se 2 šroubovými svorkami 2,5-16 m² a 6 svorkami Push-In 0,75-4 m² s ovládací pákou pro uvolnění vodiče bez použití nářadí

Tento text byl přeložen strojově.

Obsah balení

  • Malý rozbočovač
  • Záslepka
  • Krycí a popisovací pásy
