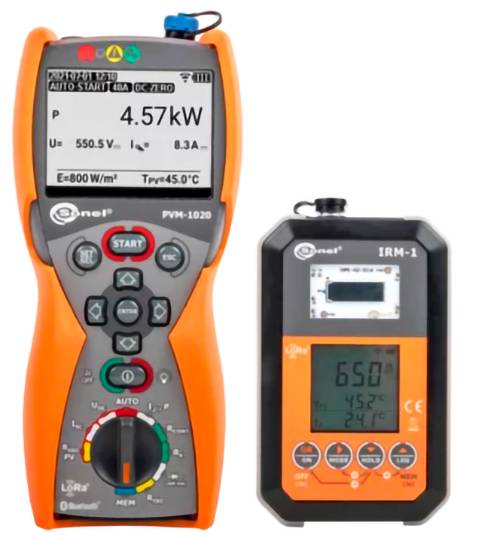

Sonel PVM-1020 KIT Fotovoltaická měřící sada
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (53 073,55 Kč / kus)
53 073,55 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Technické parametry
- Kategorie produktu
Fotovoltaická měřící sada
- Měřicí funkce
proud
výkon
Napětí
bez certifikátu
- Rozm.
(d x š x v) 228 x 102 x 61 mm
- Displej
graf
- Hmotnost
1 kg
- Vlastnosti
datový záznamník
- Kategorie měření
CAT II 1000 V
CAT III 600 V
CAT IV 300 V
- Šířka
102 mm
- V
61 mm
- Délka
228 mm
- Rozhraní
Bluetooth®
Ke stažení
List technických údajů
List technických údajů 3763592 Sonel PVM-1020 KIT Fotovoltaická měřící sada
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3763592 Sonel PVM-1020 KIT Fotovoltaická měřící sada
Popis
GMM-1020: Velké možnosti v malém provedení
Velké možnosti v malém provedení - měřicí přístroj GMM-1020 je pravděpodobně nejmenší fotovoltaický měřič na světě, na základě množství měřicích funkcí. Funkce jsou vybrány otočným spínačem. Další parametry lze nastavit pomocí tlačítek na krytu. Všechna tlačítka a grafický displej jsou podsvícena, což výrazně was usnadňuje ovládání na šatných místech, např. při měření pod volně stojící fotovoltaická zařízení. Velká paměť výrazně zkracuje přípravu dokumentů po měření.
IRM-1: Jednoduchost a kompaktní rozměry
IRM-1, malý, ale nepostradatelný pro testování fotovoltaických systémů. Díky měření hodnot slunečního záření a teploty panelů a okolí poskytuje údaje potřebné k přeměně výsledků na podmínky STC. Vestavěný rekordér s pamětí pro 5000 záznamů umožňuje použití přístroje jako nástroje v plánovacím procesu PV zařízení a pro diagnostiku problémů s schováním panelů.
Rozhraní a software
Naměřená data IRM-1 lze přes USB připojení přenést do počítače. Kromě toho má přístroj zabudované bezdrátové Lora rozhraní pro automatickou výměnu dat s hlavním měřicím přístrojem - i na velké vzdálenosti. Výsledky měření lze přenášet z GMM-1020 do počítače přes bezdrátové rozhraní Bluetooth. Ukládání shromážděných dat v populárních formátech a tisk Sonel Reader. Pro vytvoření zprávy o ochraně proti elektrickým poručkům se použije volitelný program Sonel Reports Plus.
Tento text byl přeložen strojově.
Provedení
- PVM-1020
- • Napětí naprázdno PV modulu nebo modulového řetězce až 1000 v DC.
- • Napětí RMS AC sítě do 600 v včetně měření frekvence.
- • Zkratový proud PV modulu nebo modulového řetězce do 20 a DC.
- • Odpor izolace fotovoltaických panelů - měřené napětí 250, 500 nebo 1000 v, současné měření dvou hodnot RISO+ a RISO-.
- • Odpor izolace AC obvodů - měřené napětí 250, 500 nebo 1000 V.
- • Odpor ochranných a vyrovnávacích vodičů potenciálu, měřicí proud ±200 mA. Měření odporu s nízkým proudem, akustickou a vizuální signalizací.
- • Měření pracovního proudu a střídavého proudu (AC) PV modulů - vše s vnějšími rovinkami.
- Měření výkonu AC/DC.
- • Test diod s proudem 200 mA, automatické rozpoznání polarizace. Test blokujících diod s napětím 1000 v DC.
- IRM-1
- Síla záření (Irradiace) ve W/m2 nebo BTU/ft2h.
- Teplota solárního modulu ve °C nebo °F.
- S teplotou okolního prostředí ve °C nebo °F.
- • Úhel sklonu modulů.
- Orientace modulů.
