Sonel MZC-340-PV tester impedance proudových smyček, WMDEMZC340PV, EN a DE menu

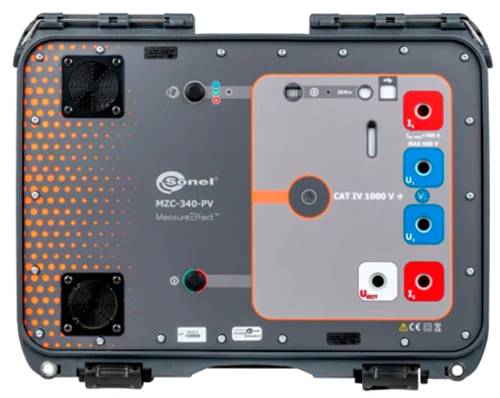

Přední pohled na měřicí zařízení Sonel MZC-340-PV s více vstupními porty, ovládacími prvky a označením CAT IV 1000 V.

Datasheety: (PDF)

Doručení: Út 13. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (103 412,84 Kč / kus)

103 412,84 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Měření velmi malých impedancí zkratové smyčky (rozlišení 0,1 mΩ) se zkušebním proudem 130 a při 230 v, maximální: 305 a při 550 v AC a 250 a při 900 v AC.
Měření v sítích s jmenovitými napětími 220/380 v, 230/400 v, 240/415 v, 290/500 v, 400/690 v, 460/800 v (od 200 v do 900 v) s frekvencí od 45 do 65 Hz.
Možnost měření v zkratovém obvodu L-L, L-PE, L-N.
Rozlišení mezi fázovým a fázovým napětím při výpočtu zkratového proudu.
Metoda měření 4p (4 vodiče), bez kalibrace vodičů (měření s max. Proud 305 a).
Měření odporu (RS) a jalového odporu (XS).

Technické parametry

Kategorie produktu: tester impedance proudových smyček

: bez certifikátu

Kategorie měření: CAT IV 1000 V

Rozhraní: Wi-Fi
USB

Rozm.: (d x š x v) 236 x 429 x 328 mm

Hmotnost: 9 kg

: IP20
IP67

Rozsah měření VDE: frekvence
napětí

Norma DIN: DIN IEC 60364-6

Šířka: 429 mm

V: 328 mm

Délka: 236 mm

Průběh zkoušky: automatický

Paměť (VDE): ano

Typ: MZC-340-PV

Vlastnosti: Na dálkové ovládání

Ke stažení

List technických údajů

List technických údajů 3763597 Sonel MZC-340-PV tester impedance proudových smyček, WMDEMZC340PV, EN a DE menu

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3763597 Sonel MZC-340-PV tester impedance proudových smyček, WMDEMZC340PV, EN a DE menu

Popis

Každý úkol zvládne
Při výstavbě středně velkých a velkých fotovoltaických zařízení zvolí Planer, který řídí potřebu zajistit co nejvyšší výnos energie a s tím spojený maximální výnos, měniče s napětím 1500 v DC / 800 v AC. Zkouška takového systému musí zahrnovat jak stranu střídavého proudu, tak i stranu stejnosměrného proudu v PV zařízení. Zkouška všech elektrických obvodů musí být provedena v souladu s požadavky normy IEC 60364-6.
Výstupní napětí 800 v AC, které v reálných podmínkách často tuto hodnotu překračuje, představuje pro provozovatele a údržbové týmy velký problém, protože pro takové vysoké napětí neexistuje na trhu žádné zařízení, k ověření, zda zařízení splňuje podmínky pro ochranu před úrazem elektrickým proudem, pokud jde o impedanci zkratové smyčky.
Sonel je první společností na světě, která se potýkala s výzvou vyvíjet měřič impedance smyčky až 900 v AC a Cat IV 1000 V. Měřicí přístroj Sonel MZC-340-PV byl proto stál.

Vedoucí postavení na trhu nezpůsobuje žádné rušení
Energie uvolněná při síťovém napětí 800-900 v AC může pro měřící personál představovat nebezpečí. Proto je MZC-340-PV ovládán výhradně dálkově.

Oblasti použití
Přístroj se používá pro měření v sítích o jmenovitém napětí do 900 v AC, v nichž může očekávaný chybový proud dosáhnout až 100 kA, měřeno podle normy EN 61557.
Díky těmto parametrům jsou měřicí přístroje ideální pro testování a měření ve větrných parcích, železničních sítích a v zařízeních, která jsou monitorována dodavateli energie.

Usnadnění práce prostřednictvím „Remote control“
Přístroj lze také dálkově ovládat pomocí webového prohlížeče - stačí pouze přístroj zapojit do téže sítě WLAN jako řídicí jednotka. Po vyvolání virtuálního uživatelského rozhraní v prohlížeči může uživatel spustit měření z pohodlné vzdálenosti a následně si přečíst výsledky. Stejným způsobem získá přístup k uloženým výsledkům měření.
Ty lze samozřejmě stáhnout také klasickým způsobem, tzn. přes USB připojení.

Tento text byl přeložen strojově.
