Signal Construct SWUU08724A indikační LED zelená 24 V DC/AC Tray

Obrázek červeného tlačítkového spínače s černým pouzdrem a zlatými kontakty, běžně používaného v elektronických zařízeních.

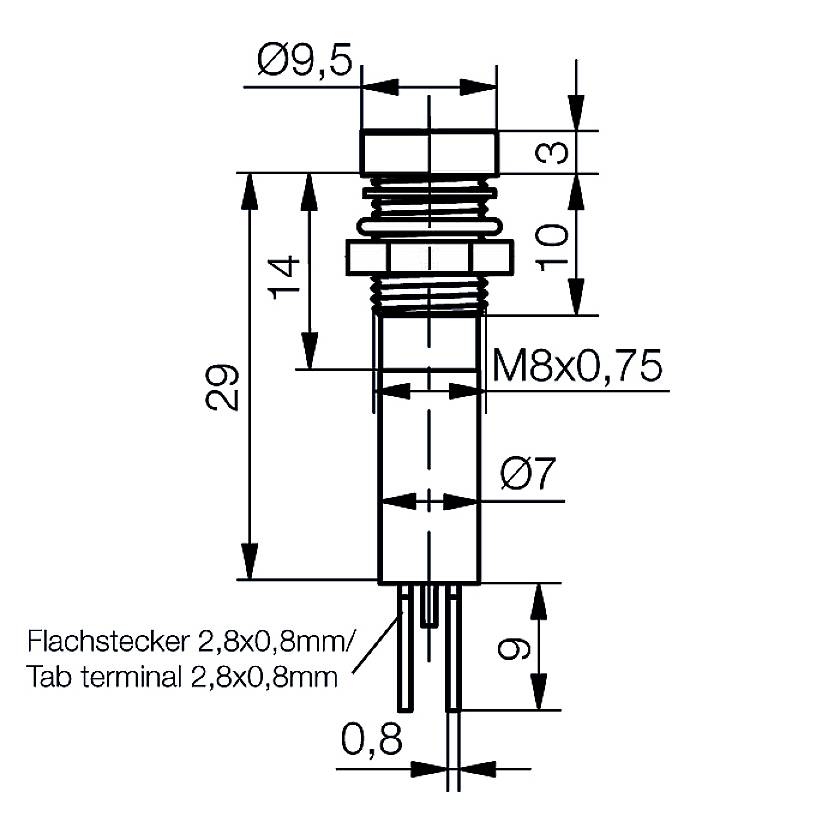

Technický výkres spínače s rozměry: průměr 9,5 mm nahoře, celková délka 29 mm, závit M8x0,75.

1/2

Druh obalu

Tray

Kategorie produktu

indikační LED

Provozní napětí

24 V DC/AC

Provozní proud

16 mA

Montážní Ø

8 mm

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

89 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (119,83 Kč / kus)

119,83 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

LED signálka Ø8mm IP67Vnitřní reflektor hlava válcovitá

Dodatečné informace:

Naše služba pro vás:

Nový energetický štítek EU

Technické parametry

Druh obalu: Tray

Kategorie produktu: indikační LED

Barva: zelená

Provozní napětí: 24 V DC/AC

Provozní napětí: 220, 120 - 240, 135 V/AC, V/DC

Min. provozní napětí: 220 V/AC
120 V/DC

Provozní napětí max.: 240 V/AC
135 V/DC

Provozní proud: 16 mA

Montážní Ø: 8 mm

Ø hlavice: 9.5 mm

Barva pouzdra: chromová černá

Materiál: mosaz

Vlastnosti materiálu: pochromovaný

Montáž: Připevnění šrouby

: IP67 (čelní strana)

Vlastnosti LED signálního světla: vnitřní reflektor

Připojení: plochý konektor 2,8 mm

Min. teplota: -30 °C

Max. teplota: 70 °C

Obsah: 1 ks

Moisture Sensitiviy Level (MSL), úroveň citlivosti vůči vlhku: 1

Ke stažení

List technických údajů

List technických údajů 2435595 Signal Construct SWUU08724A indikační LED zelená 24 V DC/AC Tray

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2435595 Signal Construct SWUU08724A indikační LED zelená 24 V DC/AC Tray

Popis

LED signálka s vnitřním reflektorem.
Ochrana přední strany podle IP67
Zabudovaný stav. Pouzdro: Chromovaný kovový kryt
Se závitem M8x0,75 mm
Způsob montáže: Upevnění pomocí šroubů
Utahovací moment: 40 CN·m
Montážní otvor Ø 8 + 0,2 mm
Ochrana podle DIN EN 60529: IP67 (přední)
Připojení: 2x plochý konektor 2,8 x 0,8 mm
Teplota pájení: 250° / 3 s
PROVOZNÍ NAPĚTÍ 12/14V, 24/28V DC (AC)
Odběr proudu/jas při výměně
napětí je oproti DC provozu cca o 50 %
redukuje.

Obsah dodávky: Světlo s podložkou,
Těsnicí podložka a upevňovací matice.
