Signal Construct SMCP08121 indikační LED žlutá 7 V/DC Tray

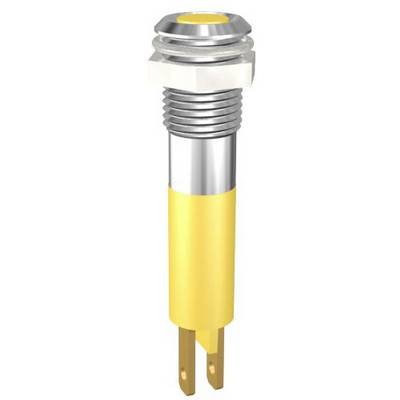

Žlutý spínač s kovovým uzávěrem a dvěma elektrickými přípojkami, vhodný pro montáž do pouzdra nebo rozváděče.

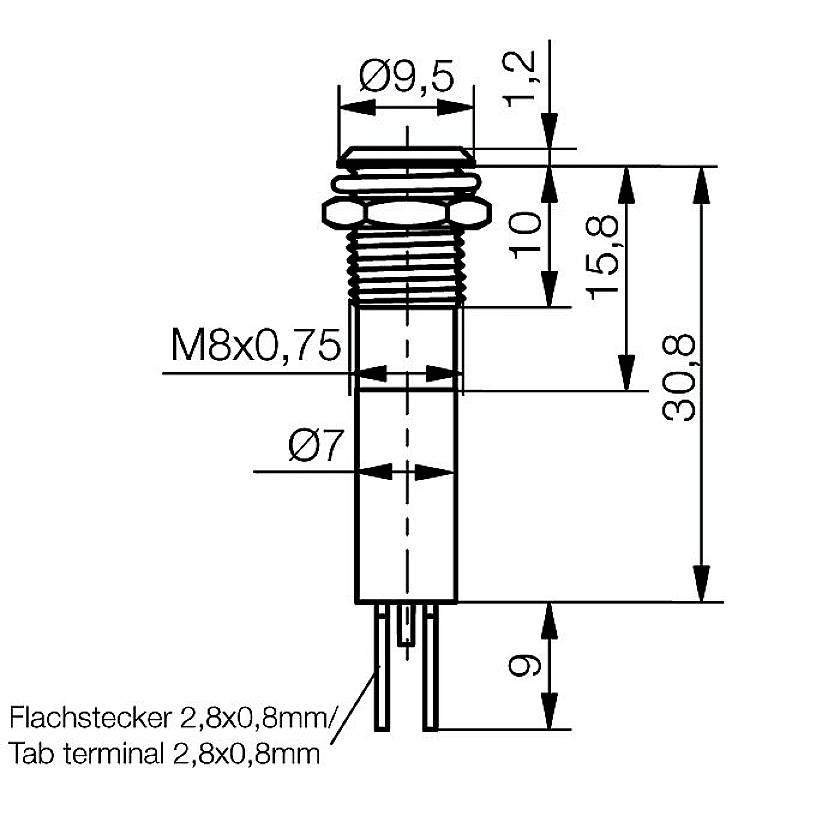

Výkres konektoru se závitem M8x0,75, s údaji o průměru (9,5 mm, 7 mm) a celkové výšce 30,8 mm, s plochým konektorem 2,8x0,8 mm.

1/2

Druh obalu

Tray

Kategorie produktu

indikační LED

Provozní napětí

7 V/DC

Provozní proud

18 mA

Montážní Ø

8 mm

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

39 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (64,45 Kč / kus)

64,45 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

LED signálka Ø8 mmVnitřní reflektor, Plan LED

Dodatečné informace:

Naše služba pro vás:

Nový energetický štítek EU

Technické parametry

Druh obalu: Tray

Kategorie produktu: indikační LED

Barva: žlutá

Provozní napětí: 7 V/DC

Provozní napětí: 12 - 14 V/DC

Min. provozní napětí: 12 V/DC

Provozní napětí max.: 14 V/DC

Provozní proud: 18 mA

Montážní Ø: 8 mm

Ø hlavice: 9.5 mm

Barva pouzdra: chrom (lesklý)

Materiál: mosaz

Vlastnosti materiálu: pochromovaný

Montáž: Připevnění šrouby

: IP50

Vlastnosti LED signálního světla: vnitřní reflektor

Připojení: plochý konektor 2,8 mm

Rozm.: (Ø) 8 mm

(Ø): 8 mm

Min. teplota: -30 °C

Max. teplota: 70 °C

Obsah: 1 ks

Moisture Sensitiviy Level (MSL), úroveň citlivosti vůči vlhku: 1

Ke stažení

List technických údajů

List technických údajů 2435558 Signal Construct SMCP08121 indikační LED žlutá 7 V/DC Tray

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2435558 Signal Construct SMCP08121 indikační LED žlutá 7 V/DC Tray

Popis

LED signálka s vnitřním reflektorem a
Přední LED panel pro montáž na čelní panel.
Rozsah dodávky:
Svítidlo s podložním kroužkem a upevňovacím kroužkem
Plášť matice: Leskle chromovaný kovový plášť
Se závitem M8x0,75 mm
Způsob montáže: Upevnění pomocí šroubů
Utahovací moment: 100 CN·m
Montážní otvor Ø 8 + 0,2 mm
Stupeň krytí podle DIN EN 60529: IP50
Připojení: 2x plochý konektor 2,8 x 0,8 mm
Teplota pájení: 250° / 3 s
Provozní napětí:
12/14V, 24/28V DC, červená, žlutá, zelená
12/14V, 24/28V DC (AC) - modrá, bílá
Odběr proudu/jas při výměně
napětí je oproti DC provozu cca o 50 %
redukuje.
