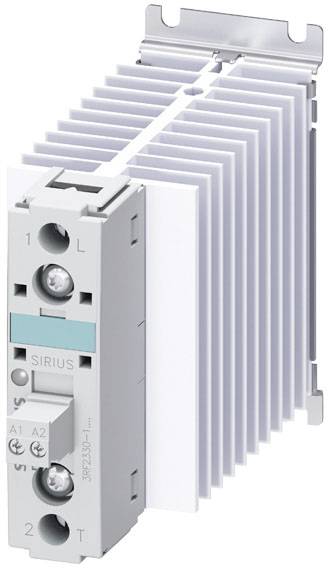

Siemens polovodičový stykač 3RF23301AA04 30 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
polovodičový stykač
Řídicí napětí (min.)
15 V/DC
Řídicí napětí (max.)
24 V/DC
Spínací napětí (max.)
460 V/AC
Datasheety: (PDF)
Počet
Celková cena (1 582,64 Kč / kus)
1 582,64 Kč
Bez DPH.
Už jen 3 Set(y) skladem!
Technické parametry
- Způsob upevnění: Šroubové a zaklapávací uchycení na montážní lištu 35 mm
- Provozní frekvence: 50/60 Hz
- Izolační napětí: 600 V
- Provedení výrobku: 1fázové
- Počet pólů: 1
- Druh obalu
Piece
- Kategorie produktu
polovodičový stykač
- Typ
3RF2330-1AA04
- Typ spínání
spínání při nulovém napětí
- Připojení
šroubovací
- Řídicí napětí (min.)
15 V/DC
- Řídicí napětí (max.)
24 V/DC
- Rozsah řídicího napětí
15 - 24 V/DC
- Řídicí proud (max.)
15 mA
- Rázový proud (max.)
600 A
- Spínací napětí (min.)
48 V/AC
- Spínací napětí (max.)
460 V/AC
- Zatěžovací proud
30 A
- Výstupní napětí (min.)
48 V/AC
- Výstupní napětí (max.)
460 V/AC
- Výstupní proud (max.)
30 A
- Typ kontaktu
1 spínací kontakt
- Min. teplota
-25 °C
- Max. teplota
+60 °C
IP20

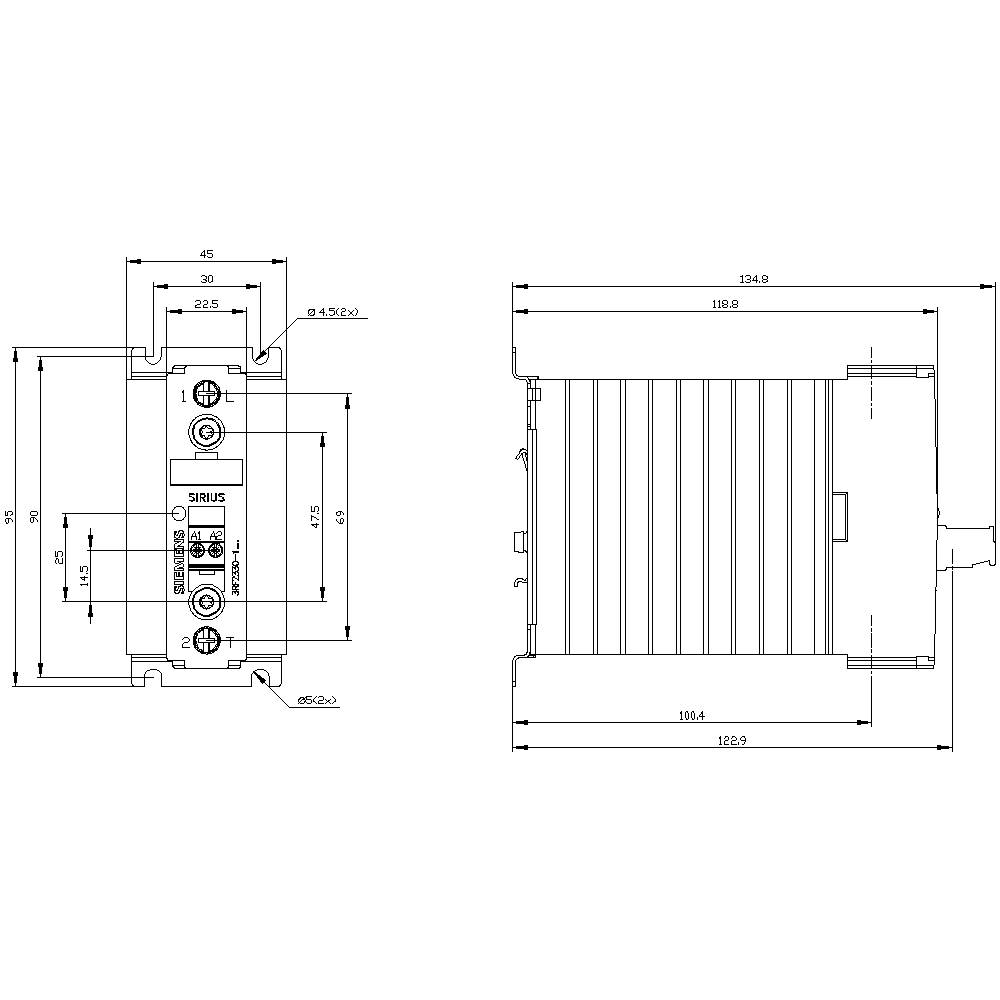

- Šířka
45 mm
- V
100 mm
- Hloubka
139 mm
- Splňuje RoHS
ano
- Konstantní proud (max.)
30 A
- Obsah
1 ks
- Jmenovité řídicí napětí
24 V/DC
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2865224 Siemens polovodičový stykač 3RF23301AA04 30 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2865224 Siemens polovodičový stykač 3RF23301AA04 30 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks
Popis
Polovodičový stykač 3fázový 3RF2 AC 51 / 30 a / 40 °C 48-460 v/DC 24 v šroubové připojení SIRIUS 3RF23 pro spínání ohmických/indukčních zatížení, např. topných těles nebo ventilů v plnivním zařízení.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideální pro ideal oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spojkami.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
Přístroje spínání bez opotřebení a nehlučně a jsou proto ideální pro ideal oblasti citlivé na hluk (kanceláře, nemocnice). Jsou velmi spolehlivé i při vysokých frekvencích spínání. Protože chladič je již integrován, lze jej umístit přímo do rozvodné skříně. Kompaktní konstrukce šetří místo na montážní liště. Polovodičová ochranná stykače lze navíc díky standardizovaným funkčním modulům 3RF29 rozšířit pro mnohostranné použití, a to jednoduchým kliknutím. Přístroje jsou povoleny na celém světě (např. IEC, UL/CSA).
Polovodičová stykače jsou k dispozici jako 1fázové nebo 3-fázové přístroje. Jsou k dispozici pro různé výkony a jmenovité provozní napětí. Určeno pro AC nebo DC ovládání je k dispozici s šroubovými, pružinovými nebo kabelovými spojkami.
Jako příslušenství jsou k dispozici vedle funkčních modulů 3RF29 i řídicí zástrčky a svorkovnice.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
