Name: Siemens polovodičové relé 3RF22552AC45 55 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks
Brand: Siemens
SKU: 1430867
Availability: BackOrder

Třífázový stykač značky 'Siemens SIRIUS' určený pro použití v elektrických řídicích systémech. Vhodný pro průmyslové aplikace.

Otevřená elektrická rozvodná skříň s několika policemi plnými elektrických komponent a kabelů určených pro řízení a distribuci elektrické energie.

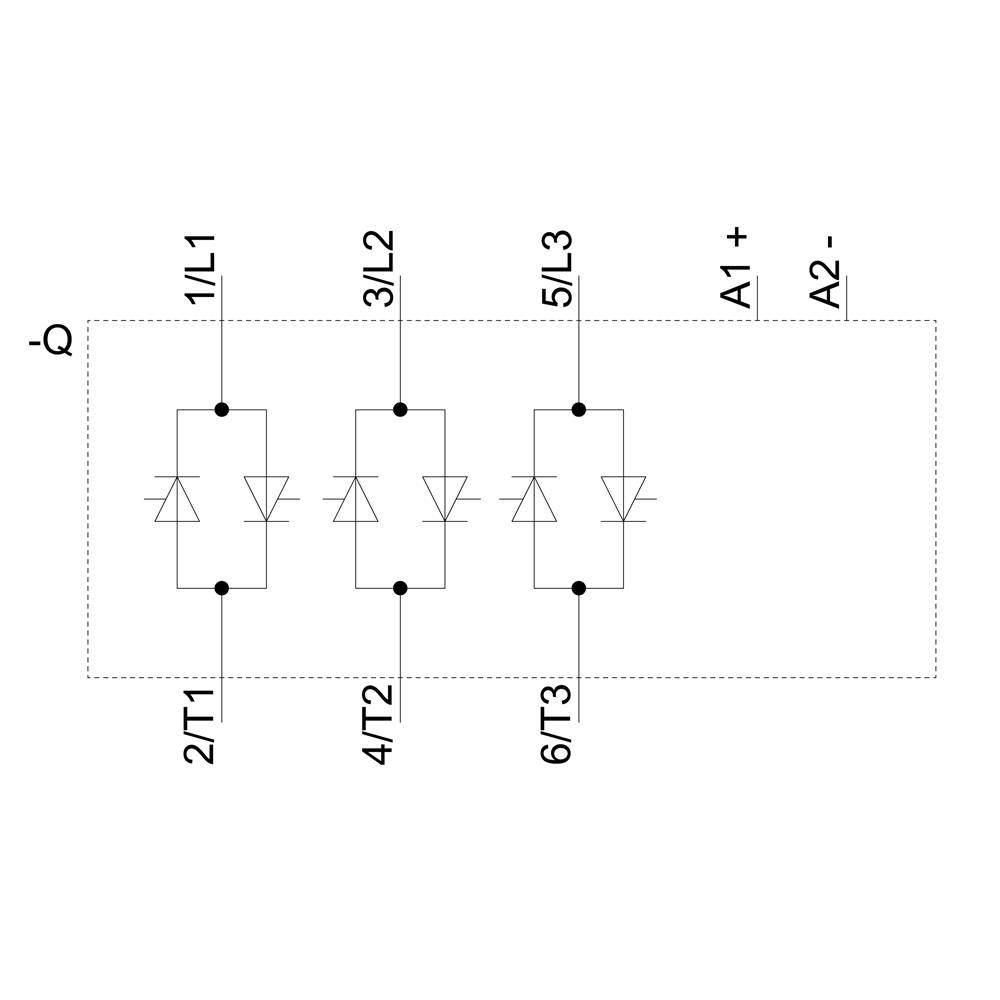

'Schéma řízení stykače: tři paralelní diody, připojené k L1/L2/L3 a T1/T2/T3, A1 pozitivní, A2 negativní.'

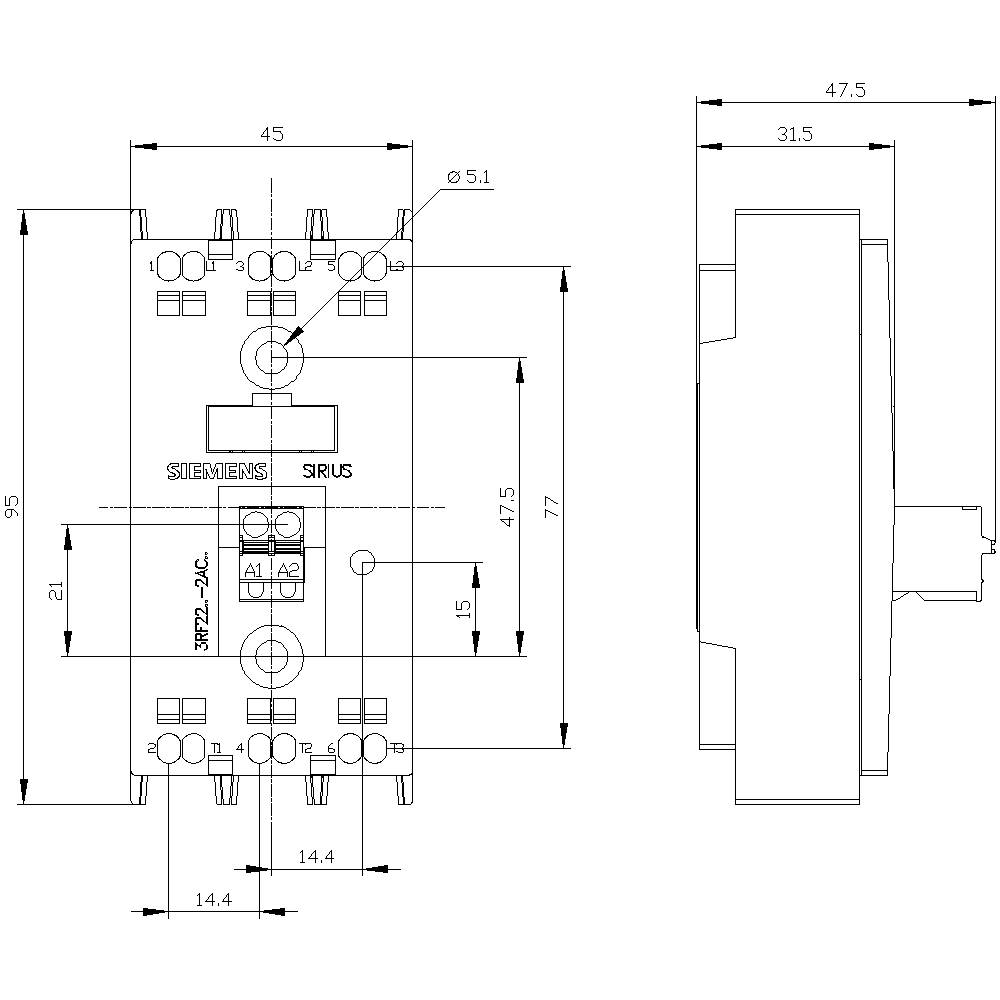

'Technický výkres stykače Siemens Sirius s podrobnými rozměry v milimetrech, pohled zepředu a z boku.'

1/4

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

polovodičové relé

Řídicí napětí (min.)

4 V/DC

Řídicí napětí (max.)

30 V/DC

Spínací napětí (max.)

600 V/AC

Datasheety: (PDF)

Doručení: St 4. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (4 508,26 Kč / kus)

4 508,26 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

3-fázový polovodičové relé 3RF22

3-fázové řízení
Tento text byl přeložen strojově.

Technické parametry

Druh obalu: Piece

Kategorie produktu: polovodičové relé

Typ: 3RF2255-2AC45

Typ spínání: spínání při nulovém napětí

Připojení: pružinová svorka

Řídicí napětí (min.): 4 V/DC

Řídicí napětí (max.): 30 V/DC

Rozsah řídicího napětí: 4 - 30 V/DC

Řídicí proud (max.): 15 mA

Rázový proud (max.): 600 A

Spínací napětí (min.): 48 V/AC

Spínací napětí (max.): 600 V/AC

Zatěžovací proud: 55 A

Výstupní napětí (max.): 600 V/AC

Výstupní proud (max.): 55 A

Typ kontaktu: 3 spínací kontakty

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 45 mm

V: 95 mm

Hloubka: 47 mm

Hmotnost: 160 g

Splňuje RoHS: ano

Konstantní proud (max.): 55 A

Obsah: 1 ks

: 3

: ANO

: 4-30 V

: 55 A

: DC

: 20 A

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Řídicí napětí (max.)

Zatěžovací proud

Řídicí napětí (min.)

Výstupní napětí (max.)

Typ kontaktu

Siemens polovodičové relé 3RF22552AC45 55 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430867

Doručení: St 4. 11.

Conrad Electronic

Tento produkt

pružinová svorka

30 V/DC

55 A

4 V/DC

600 V/AC

3 spínací kontakty

Min.: 1

Násobky: 1

4 508,26 Kč^*

Siemens polovodičové relé 3RF22301AB35 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430825

Doručení: St 4. 11.

Conrad Electronic

šroubová svorka

121 V/AC

30 A

88 V/AC

600 V/AC

2 spínací kontakty

Min.: 1

Násobky: 1

2 962,81 Kč^*

Siemens polovodičové relé 3RF22301AB45 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430932

Doručení: St 4. 11.

Conrad Electronic

šroubová svorka

30 V/DC

30 A

4 V/DC

600 V/AC

2 spínací kontakty

Min.: 1

Násobky: 1

2 855,37 Kč^*

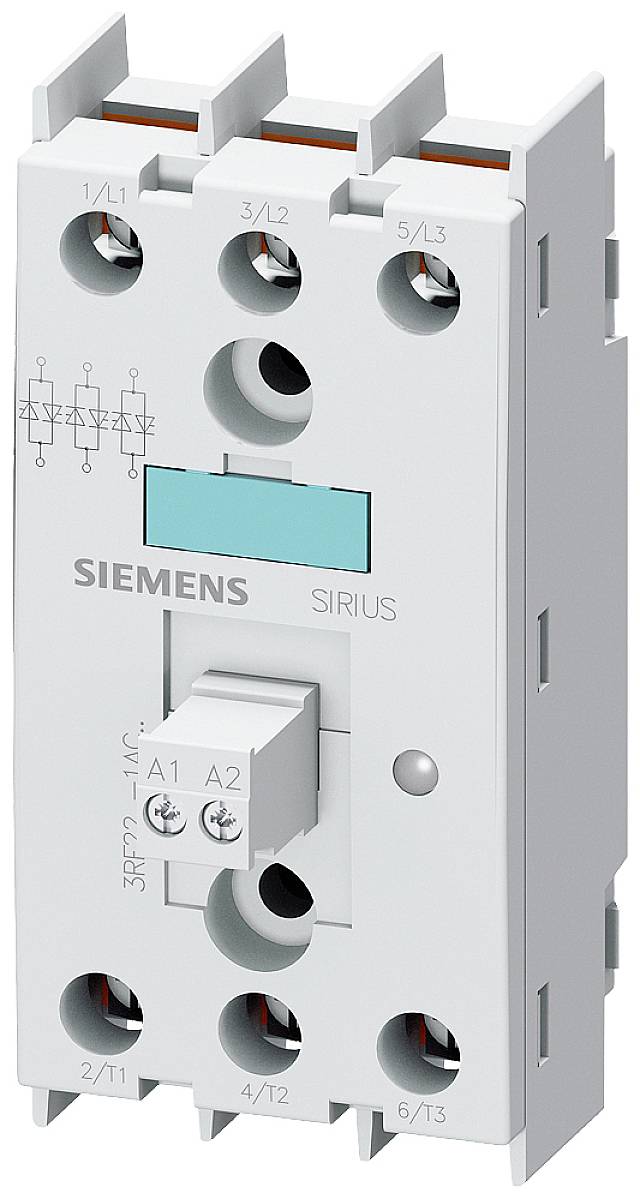

Siemens polovodičové relé 3RF22301AC35 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430933

Doručení: St 4. 11.

Conrad Electronic

šroubová svorka

121 V/AC

30 A

88 V/AC

600 V/AC

3 spínací kontakty

Min.: 1

Násobky: 1

3 623,97 Kč^*

Siemens polovodičové relé 3RF22301AC45 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430817

Doručení: St 4. 11.

Conrad Electronic

šroubová svorka

30 V/DC

30 A

4 V/DC

600 V/AC

3 spínací kontakty

Min.: 1

Násobky: 1

3 511,57 Kč^*

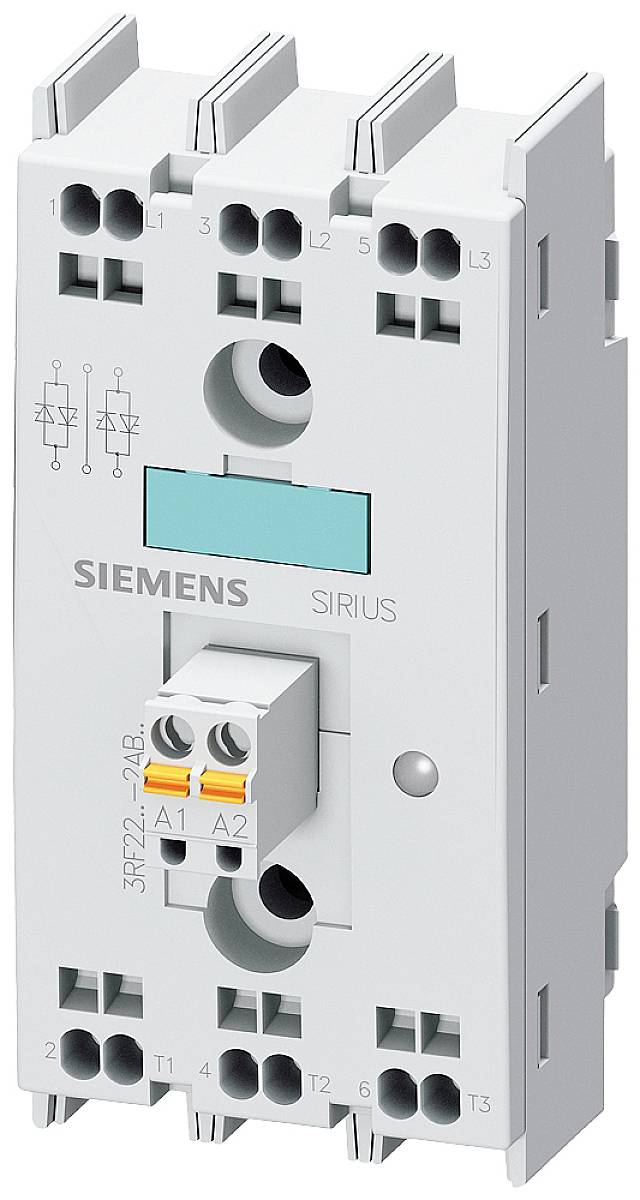

Siemens polovodičové relé 3RF22302AB45 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430833

Doručení: St 4. 11.

Conrad Electronic

pružinová svorka

30 V/DC

30 A

4 V/DC

600 V/AC

2 spínací kontakty

Min.: 1

Násobky: 1

3 293,39 Kč^*

Siemens polovodičové relé 3RF22302AC45 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430934

Doručení: St 4. 11.

Conrad Electronic

pružinová svorka

30 V/DC

30 A

4 V/DC

600 V/AC

3 spínací kontakty

Min.: 1

Násobky: 1

3 949,59 Kč^*

Siemens polovodičové relé 3RF22303AB45 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430909

Doručení: St 4. 11.

Conrad Electronic

prstencové očko 4 mm

30 V/DC

30 A

4 V/DC

600 V/DC

2 spínací kontakty

Min.: 1

Násobky: 1

3 180,99 Kč^*

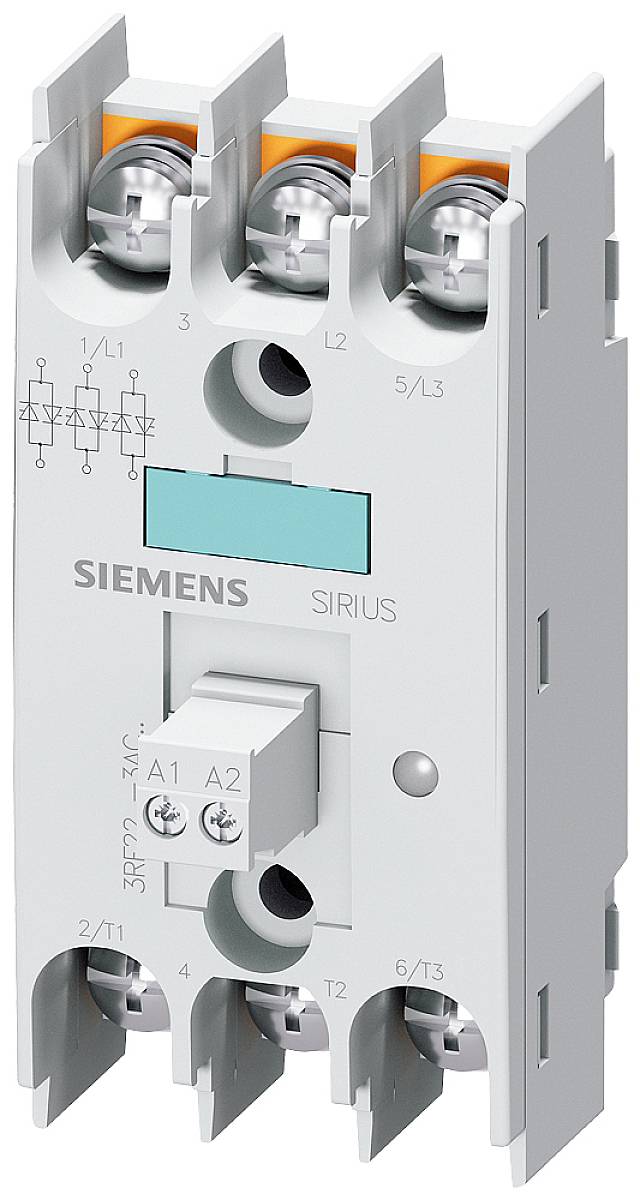

Siemens polovodičové relé 3RF22303AC45 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430910

Doručení: St 4. 11.

Conrad Electronic

prstencové očko 4 mm

30 V/DC

30 A

4 V/DC

600 V/AC

3 spínací kontakty

Min.: 1

Násobky: 1

3 838,84 Kč^*

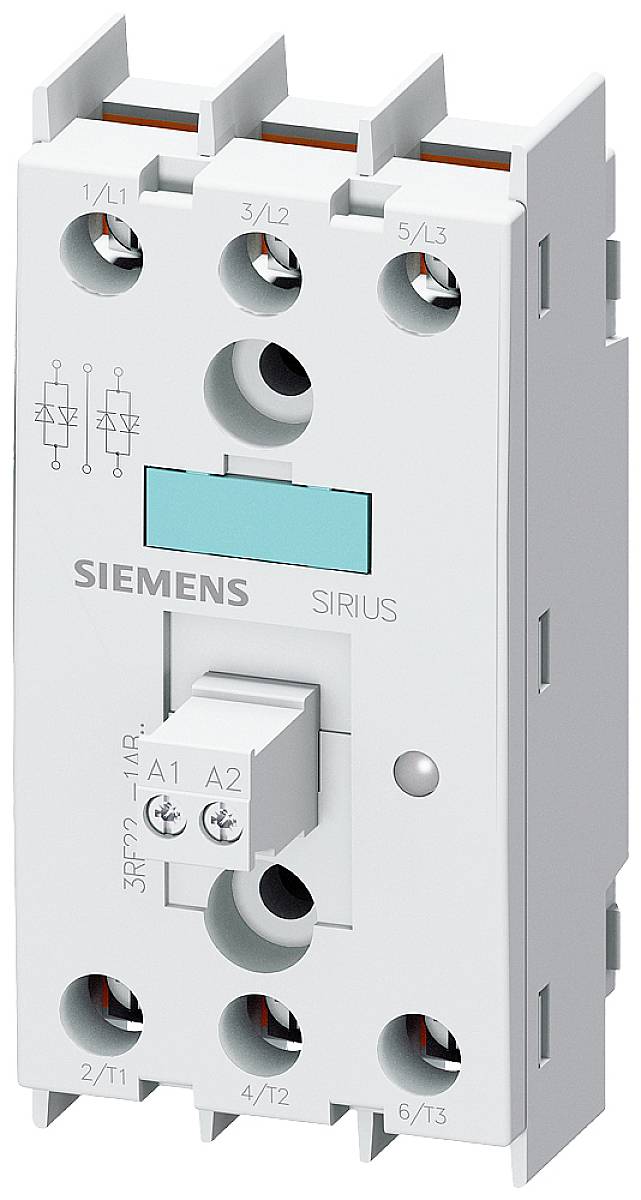

Siemens polovodičové relé 3RF22551AB35 55 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430818

Doručení: St 4. 11.

Conrad Electronic

šroubová svorka

121 V/AC

55 A

88 V/AC

600 V/AC

2 spínací kontakty

Min.: 1

Násobky: 1

3 400,83 Kč^*

Ke stažení

List technických údajů

List technických údajů 1430867 Siemens polovodičové relé 3RF22552AC45 55 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430867 Siemens polovodičové relé 3RF22552AC45 55 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Popis

Semiconductor relay, 3-phase 3RF2 55 A / 40 °C 48-600 V / 4-30 V DC 3-phase controlled Spring-type terminal Blocking voltage 1200 V solid-state relay SIRIUS 3RF22 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
