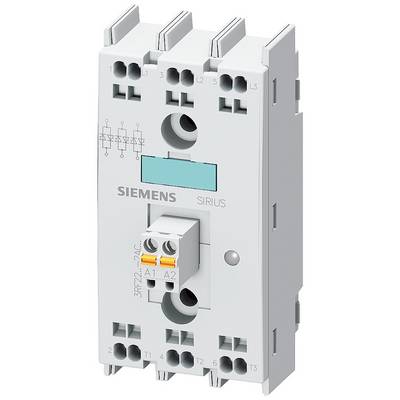

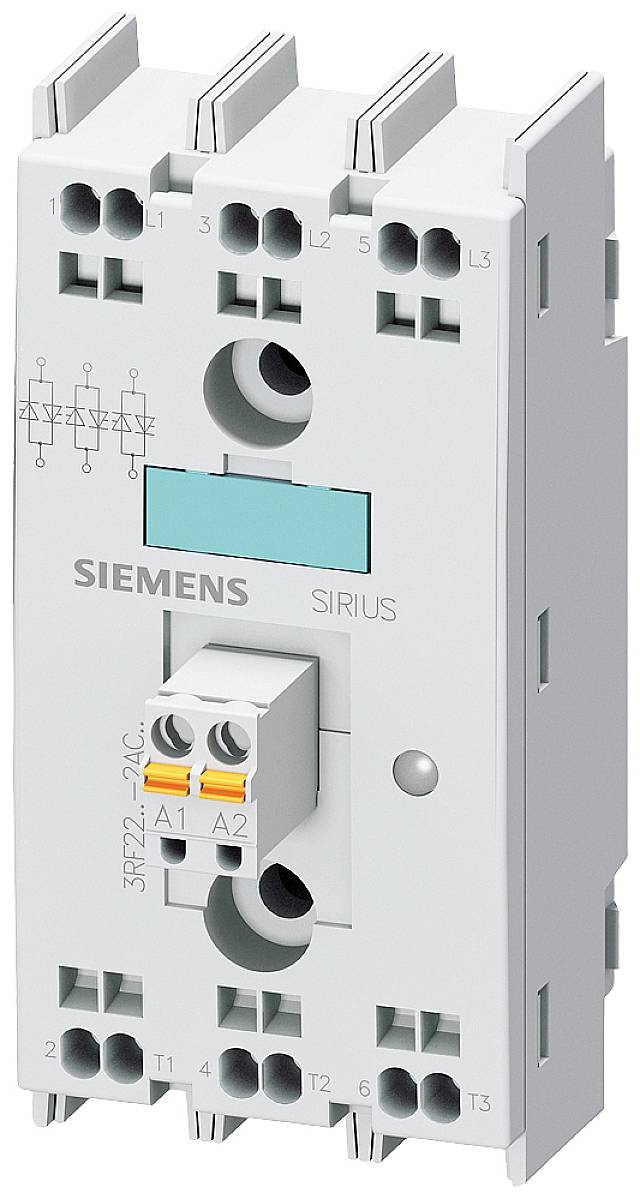

Siemens polovodičové relé 3RF22302AC45 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Single
Kategorie produktu
polovodičové relé
Řídicí napětí (min.)
4 V/DC
Řídicí napětí (max.)
30 V/DC
Spínací napětí (max.)
600 V/AC
Datasheety: (PDF)
Počet
Celková cena (3 949,59 Kč / kus)
3 949,59 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
3-fázový polovodičové relé 3RF22

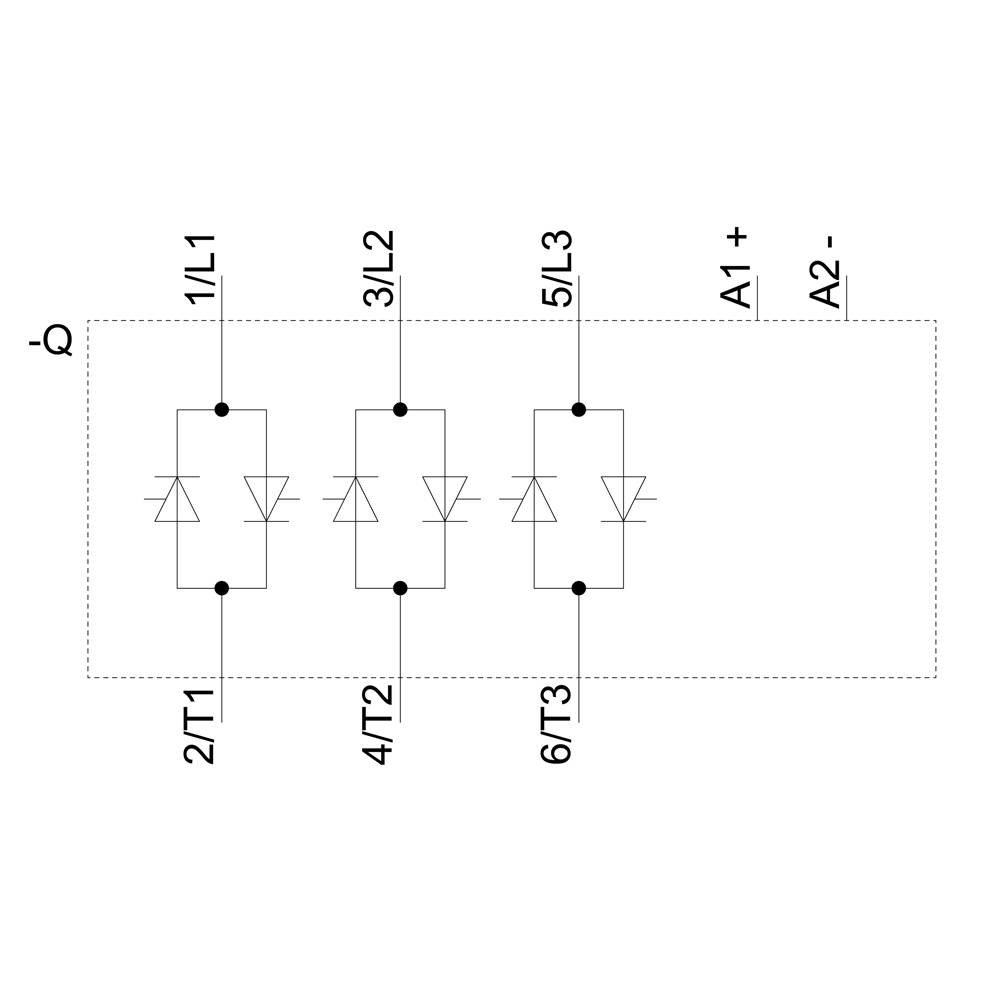

- 3-fázové řízení
- Tento text byl přeložen strojově.
Technické parametry
- Druh obalu
Single
- Kategorie produktu
polovodičové relé
- Typ
3RF2230-2AC45
- Typ spínání
spínání při nulovém napětí
- Připojení
pružinová svorka
- Řídicí napětí (min.)
4 V/DC
- Řídicí napětí (max.)
30 V/DC
- Rozsah řídicího napětí
4 - 30 V/DC
- Řídicí proud (max.)
30 mA
- Rázový proud (max.)
300 A
- Spínací napětí (min.)
48 V/AC
- Spínací napětí (max.)
600 V/AC
- Zatěžovací proud
30 A
- Výstupní napětí (min.)
48 V/DC
- Výstupní napětí (max.)
600 V/AC
- Výstupní proud (max.)
30 A
- Typ kontaktu
3 spínací kontakty
- Min. teplota
-25 °C
- Max. teplota
+60 °C
IP20

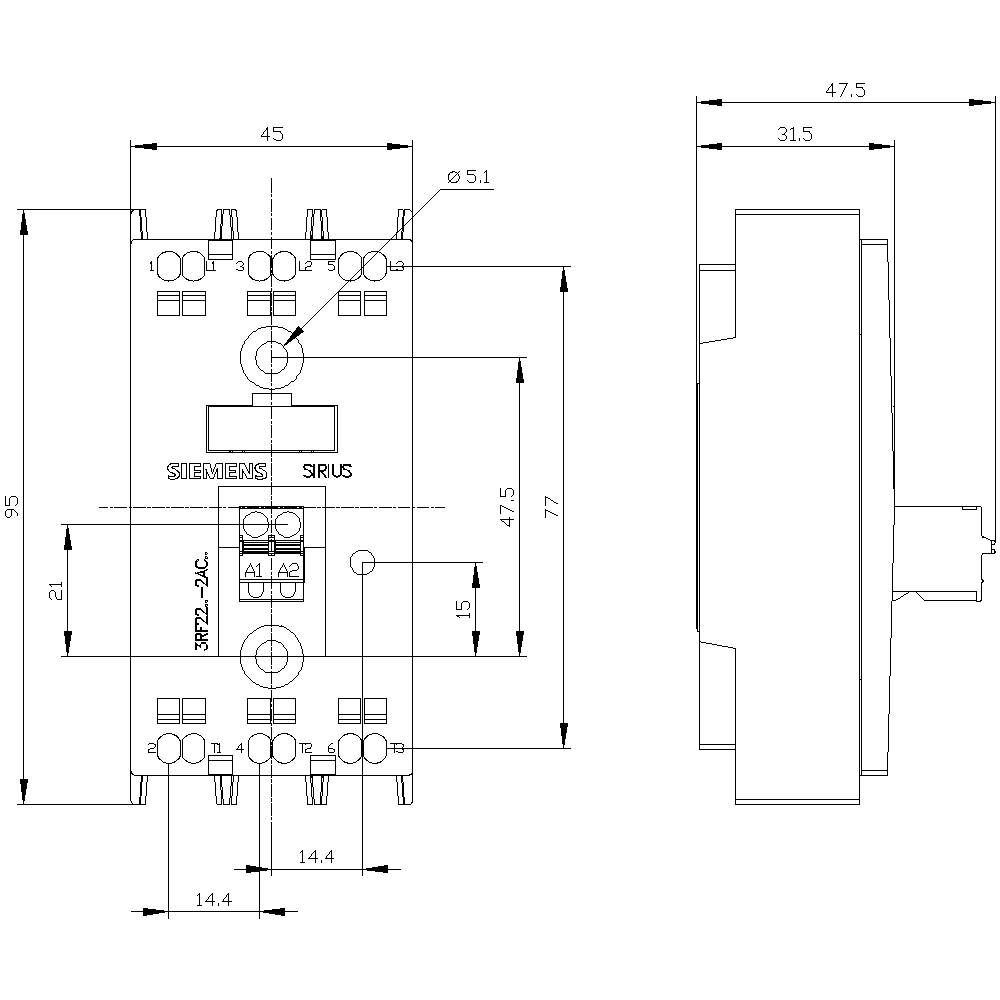

- Šířka
45 mm
- V
95 mm
- Hloubka
47 mm
- Hmotnost
141 g
- Splňuje RoHS
ano
- Konstantní proud (max.)
30 A
- Obsah
1 ks
3
ANO
30 A
DC
20 A
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1430934 Siemens polovodičové relé 3RF22302AC45 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1430934 Siemens polovodičové relé 3RF22302AC45 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks
Popis
Semiconductor relay, 3-phase 3RF2 30 A / 40 °C 48-600 V / 4-30 V DC 3-phase controlled Spring-type terminal Blocking voltage 1200 V solid-state relay SIRIUS 3RF22 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
Doplňující informace
Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
