Name: Siemens polovodičové relé 3RF21902AA22 90 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks
Brand: Siemens
SKU: 1430815
Availability: BackOrder

Otevřená rozváděčová skříň s různými elektrickými zařízeními a vodiči, které jsou používány pro řídicí a regulační úkoly.

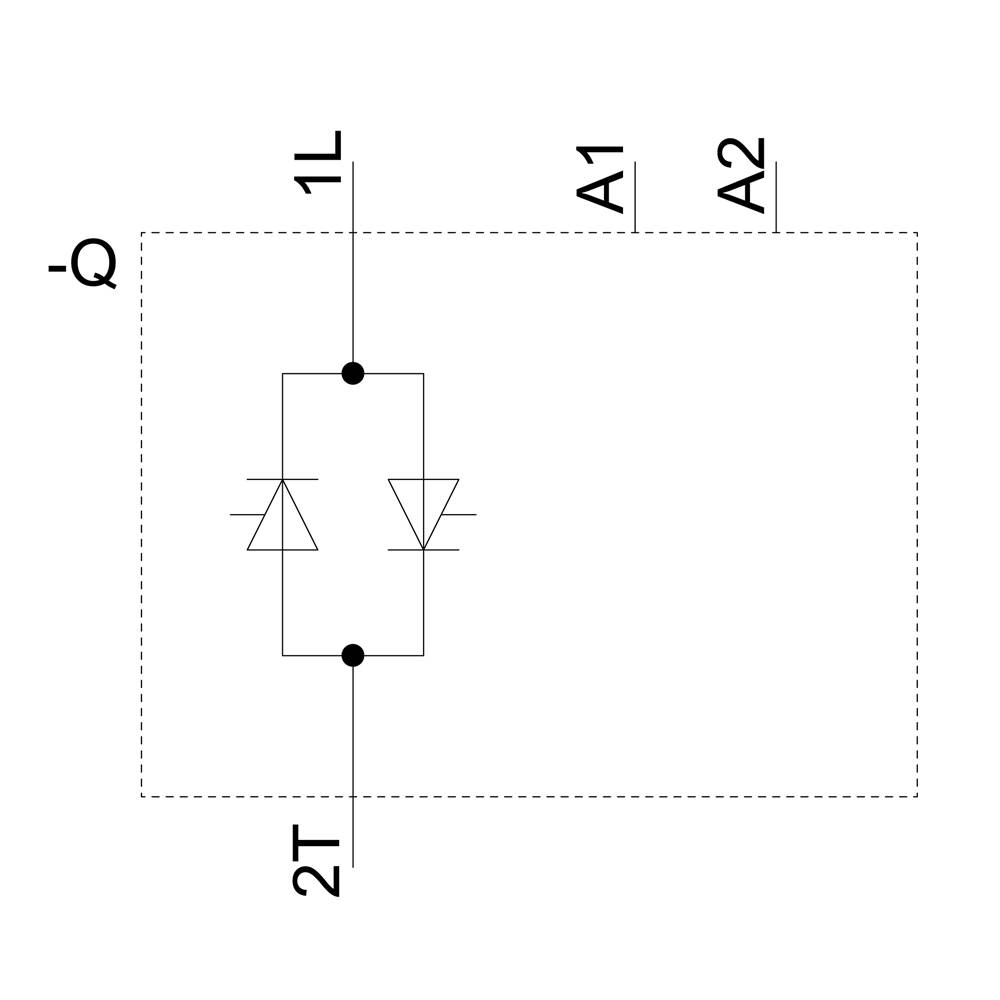

Schéma zapojení s diodou symbolizovanou trojúhelníkem s čarou, připojenou ke dvěma bodům, označenými 1L, 2T, A1, A2.

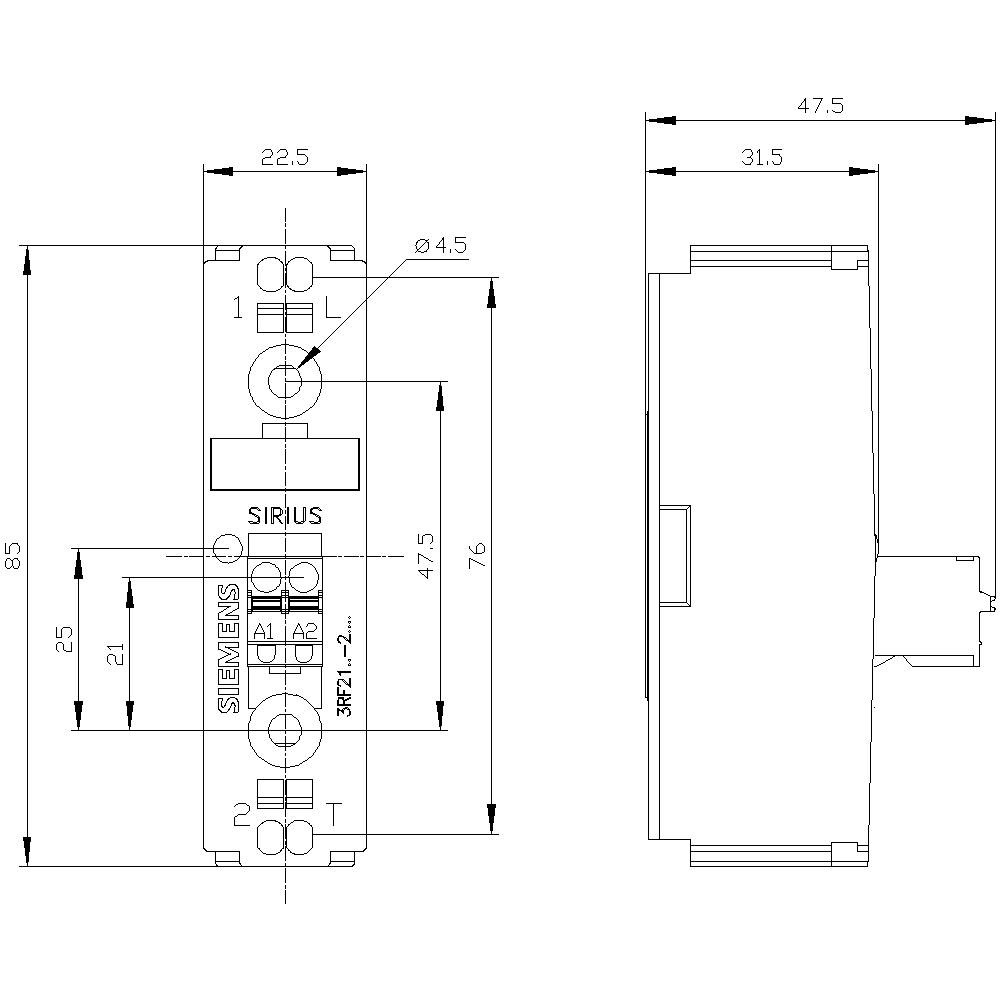

Technický výkres relé modulu Siemens. Přední a boční pohled s rozměry v milimetrech.

1/3

Obrázek aplikace

Druh obalu

Piece

Kategorie produktu

polovodičové relé

Řídicí napětí (min.)

110 V/AC

Řídicí napětí (max.)

230 V/AC

Spínací napětí (max.)

230 V/AC

Datasheety: (PDF)

Doručení: Pá 6. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 020,66 Kč / kus)

2 020,66 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: polovodičové relé

Typ: 3RF2190-2AA22

Typ spínání: spínání při nulovém napětí

Připojení: pružinová svorka

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 110 - 230 V/AC

Řídicí proud (max.): 15 mA

Rázový proud (max.): 1150 A

Spínací napětí (min.): 24 V/AC

Spínací napětí (max.): 230 V/AC

Zatěžovací proud: 90 A

Výstupní napětí (min.): 24 V

Výstupní napětí (max.): 230 V/AC

Výstupní proud (max.): 90 A

Typ kontaktu: 1 spínací kontakt

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 22.5 mm

V: 85 mm

Hloubka: 48 mm

Hmotnost: 69 g

Splňuje RoHS: ano

Konstantní proud (max.): 90 A

Obsah: 1 ks

: 1

: ANO

: 90 A

: AC

: 20 A

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Řídicí napětí (max.)

Zatěžovací proud

Řídicí napětí (min.)

Spínací napětí (max.)

Výstupní napětí (max.)

Siemens polovodičové relé 3RF21902AA22 90 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430815

Doručení: Pá 6. 11.

Conrad Electronic

Tento produkt

230 V/AC

90 A

110 V/AC

230 V/AC

Min.: 1

Násobky: 1

2 020,66 Kč^*

Siemens polovodičové relé 3RF21202AA02 20 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430807

Doručení: Pá 6. 11.

Conrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

Min.: 1

Násobky: 1

1 144,63 Kč^*

Siemens polovodičové relé 3RF21202AA04 20 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430789

Doručení: Pá 6. 11.

Conrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

Min.: 1

Násobky: 1

1 318,18 Kč^*

Siemens polovodičové relé 3RF21202AA22 20 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430780

Doručení: Pá 6. 11.

Conrad Electronic

230 V/AC

20 A

110 V/AC

230 V/AC

Min.: 1

Násobky: 1

1 318,18 Kč^*

Siemens polovodičové relé 3RF21202AA24 20 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430787

Doručení: Pá 6. 11.

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

Min.: 1

Násobky: 1

1 491,74 Kč^*

Siemens polovodičové relé 3RF21202AA42 20 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430775

Doručení: Pá 6. 11.

Conrad Electronic

30 V/DC

20 A

4 V/DC

230 V/AC

Min.: 1

Násobky: 1

1 144,63 Kč^*

Siemens polovodičové relé 3RF21202AA45 20 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430781

Doručení: Pá 6. 11.

Conrad Electronic

30 V/DC

20 A

4 V/DC

600 V/AC

Min.: 1

Násobky: 1

1 404,13 Kč^*

Siemens polovodičové relé 3RF21502AA02 50 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430900

Doručení: Pá 6. 11.

Conrad Electronic

24 V/DC

50 A

15 V/DC

230 V/AC

Min.: 1

Násobky: 1

1 362,81 Kč^*

Siemens polovodičové relé 3RF21502AA04 50 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430927

Doručení: Pá 6. 11.

Conrad Electronic

24 V/DC

50 A

15 V/DC

460 V/AC

Min.: 1

Násobky: 1

1 582,64 Kč^*

Siemens polovodičové relé 3RF21502AA06 50 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430946

Doručení: Pá 6. 11.

Conrad Electronic

24 V/DC

50 A

15 V/DC

600 V/AC

Min.: 1

Násobky: 1

2 106,61 Kč^*

Ke stažení

List technických údajů

List technických údajů 1430815 Siemens polovodičové relé 3RF21902AA22 90 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430815 Siemens polovodičové relé 3RF21902AA22 90 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Popis

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 90 A 24-230 V / 110-230 V AC Spring-type terminal solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
