Siemens polovodičové relé 3RF21501AG04 50 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Druh obalu
Piece
Kategorie produktu
polovodičové relé
Řídicí napětí (min.)
15 V/DC
Řídicí napětí (max.)
24 V/DC
Spínací napětí (max.)
460 V/AC
Datasheety: (PDF)
Počet
Celková cena (1 491,74 Kč / kus)
1 491,74 Kč
Bez DPH.
Technické parametry
- Druh obalu
Piece
- Kategorie produktu
polovodičové relé
- Typ
3RF2150-1AG04
- Typ spínání
spínání při nulovém napětí
- Připojení
šroubová svorka
- Řídicí napětí (min.)
15 V/DC
- Řídicí napětí (max.)
24 V/DC
- Rozsah řídicího napětí
15 - 24 V/DC
- Řídicí proud (max.)
15 mA
- Rázový proud (max.)
600 A
- Spínací napětí (min.)
48 V/AC
- Spínací napětí (max.)
460 V/AC
- Zatěžovací proud
50 A
- Výstupní napětí (min.)
48 V
- Výstupní napětí (max.)
460 V/AC
- Výstupní proud (max.)
50 A
- Typ kontaktu
1 spínací kontakt
- Min. teplota
-25 °C
- Max. teplota
+60 °C
IP20

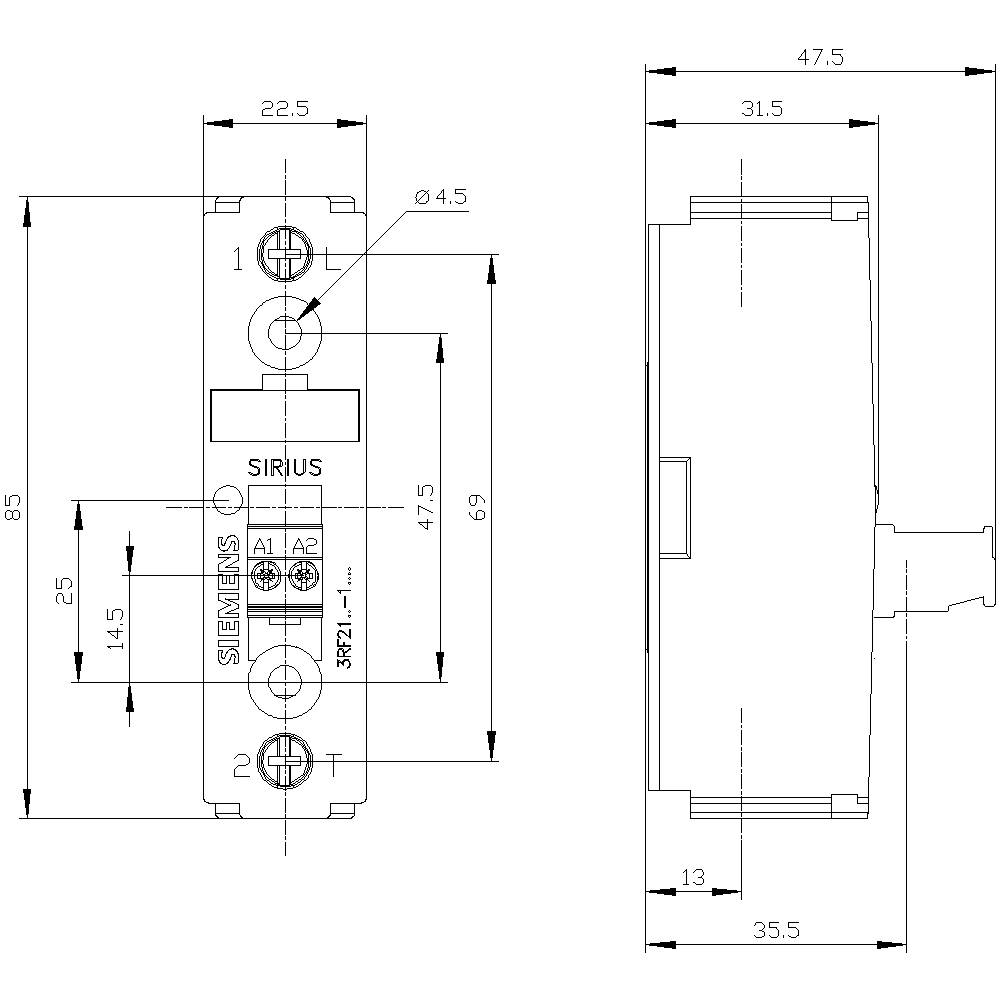

- Šířka
22.5 mm
- V
85 mm
- Hloubka
48 mm
- Hmotnost
71 g
- Splňuje RoHS
ano
- Konstantní proud (max.)
50 A
- Obsah
1 ks
- Jmenovité řídicí napětí
24 V/DC
1
ANO
15-24 V
50 A
DC
50 A
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1430820 Siemens polovodičové relé 3RF21501AG04 50 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks
List technických údajů 1430820 Siemens polovodičové relé 3RF21501AG04 50 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1430820 Siemens polovodičové relé 3RF21501AG04 50 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks
Popis

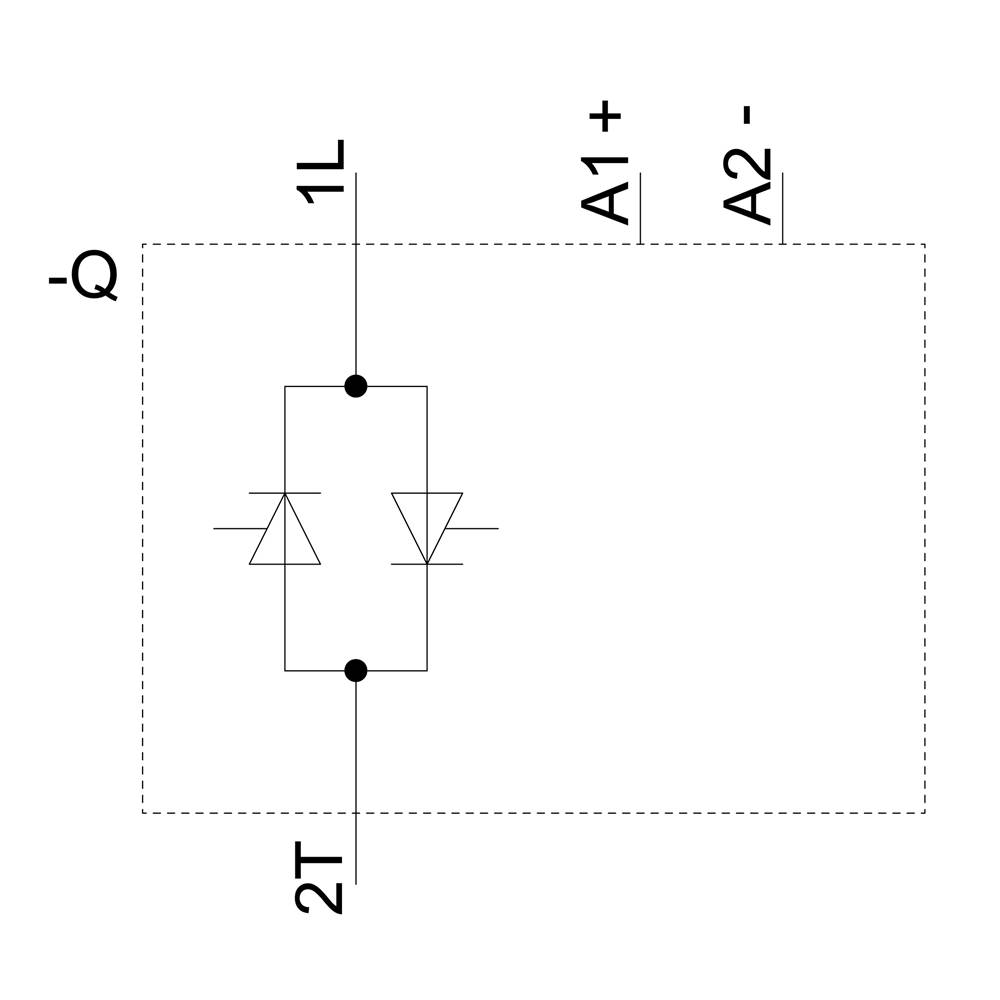

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 50 A 48-460 V / 24 V DC screw terminal without control connector solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
Doplňující informace
Dodávka bez řídicí zástrčka.
