Name: Siemens polovodičové relé 3RF21201AA42 20 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks
Brand: Siemens
SKU: 1430806
Availability: InStock

Elektrický stykač s nápisem 'SIRIUS', šedý, s několika šroubovými svorkami a označením '24V DC'.

Otevřená rozvodná skříň ukazuje četné kabely, spínače a elektronické komponenty používané pro průmyslové řídicí účely.

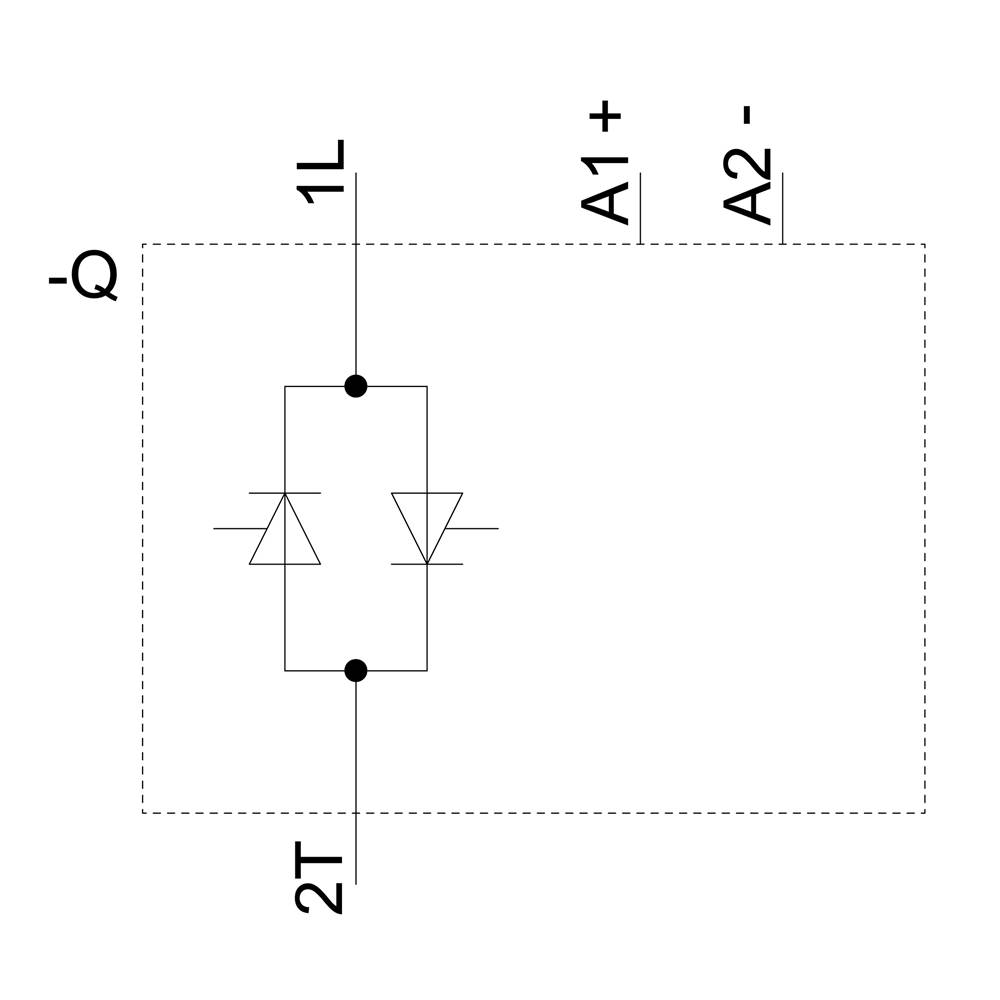

Schéma elektrického obvodu se dvěma diodami zapojenými v protisměru. Popis: '1L', '2T', 'A1+', 'A2-', 'Q'.

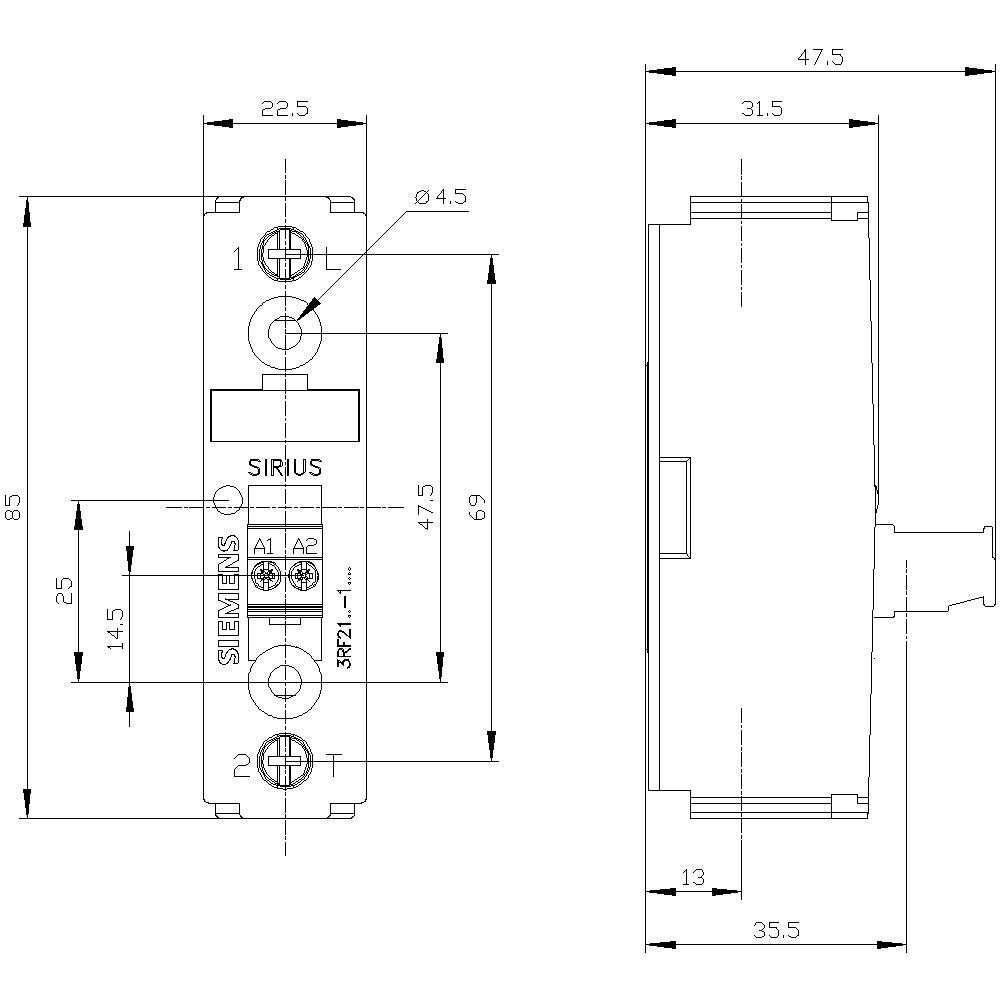

Technický výkres zařízení Siemens SIRIUS s rozměry: výška 85 mm, šířka 22,5 mm, hloubka 47,5 mm. Přední a boční pohled.

1/4

Ilustrační obrázek

Druh obalu

Single

Kategorie produktu

polovodičové relé

Řídicí napětí (min.)

4 V/DC

Řídicí napětí (max.)

30 V/DC

Spínací napětí (max.)

230 V/AC

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

3 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (805,79 Kč / kus)

805,79 Kč

Bez DPH.

Už jen 3 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Single

Kategorie produktu: polovodičové relé

Typ: 3RF2120-1AA42

Typ spínání: spínání při nulovém napětí

Připojení: šroubová svorka

Řídicí napětí (min.): 4 V/DC

Řídicí napětí (max.): 30 V/DC

Rozsah řídicího napětí: 4 - 30 V/DC

Řídicí proud (max.): 15 mA

Rázový proud (max.): 200 A

Spínací napětí (min.): 24 V/AC

Spínací napětí (max.): 230 V/AC

Zatěžovací proud: 20 A

Výstupní napětí (min.): 24 V/DC

Výstupní napětí (max.): 230 V/AC

Výstupní proud (max.): 20 A

Typ kontaktu: 1 spínací kontakt

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 22.5 mm

V: 85 mm

Hloubka: 48 mm

Hmotnost: 71 g

Splňuje RoHS: ano

Konstantní proud (max.): 20 A

Obsah: 1 ks

: 1

: ANO

: 4-30 V

: 20 A

: DC

: 20 A

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Řídicí napětí (max.)

Zatěžovací proud

Řídicí napětí (min.)

Spínací napětí (max.)

Výstupní napětí (max.)

Siemens polovodičové relé 3RF21201AA42 20 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430806

Okamžité doručení: Po 12. 10.

3 KsConrad Electronic

Tento produkt

30 V/DC

20 A

4 V/DC

230 V/AC

Min.: 1

Násobky: 1

805,79 Kč^*

Siemens polovodičové relé 3RF21201AA02 20 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430804

Okamžité doručení: Po 12. 10.

1 KsConrad Electronic

24 V/DC

20 A

15 V/DC

230 V/AC

Min.: 1

Násobky: 1

1 098,35 Kč^*

Siemens polovodičové relé 3RF21201AA04 20 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430791

Okamžité doručení: Po 12. 10.

3 KsConrad Electronic

24 V/DC

20 A

15 V/DC

460 V/AC

Min.: 1

Násobky: 1

1 078,51 Kč^*

Siemens polovodičové relé 3RF21201AA22 20 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430805

Doručení: Út 3. 11.

Conrad Electronic

230 V/AC

20 A

110 V/AC

230 V/AC

Min.: 1

Násobky: 1

1 098,35 Kč^*

Siemens polovodičové relé 3RF21201AA24 20 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430795

Doručení: Út 3. 11.

Conrad Electronic

230 V/AC

20 A

110 V/AC

460 V/AC

Min.: 1

Násobky: 1

1 230,58 Kč^*

Siemens polovodičové relé 3RF21201AA45 20 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430792

Doručení: Út 3. 11.

Conrad Electronic

30 V/DC

20 A

4 V/DC

600 V/AC

Min.: 1

Násobky: 1

1 185,95 Kč^*

Siemens polovodičové relé 3RF21301AA04 30 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1432277

Doručení: Út 3. 11.

Conrad Electronic

24 V/DC

30 A

15 V/DC

460 V/AC

Min.: 1

Násobky: 1

1 185,95 Kč^*

Siemens polovodičové relé 3RF21301AA06 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1432278

Doručení: Út 3. 11.

Conrad Electronic

24 V/DC

30 A

15 V/DC

600 V/AC

Min.: 1

Násobky: 1

1 933,06 Kč^*

Siemens polovodičové relé 3RF21301AA24 30 A Spínací napětí (max.): 460 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430788

Doručení: Út 3. 11.

Conrad Electronic

230 V/AC

30 A

110 V/AC

460 V/AC

Min.: 1

Násobky: 1

1 276,86 Kč^*

Siemens polovodičové relé 3RF21301AA26 30 A Spínací napětí (max.): 600 V/AC spínání při nulovém napětí 1 ks

Objednací číslo:1430803

Doručení: Út 3. 11.

Conrad Electronic

230 V/AC

30 A

110 V/AC

600 V/AC

Min.: 1

Násobky: 1

2 061,98 Kč^*

Ke stažení

List technických údajů

List technických údajů 1430806 Siemens polovodičové relé 3RF21201AA42 20 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1430806 Siemens polovodičové relé 3RF21201AA42 20 A Spínací napětí (max.): 230 V/AC spínání při nulovém napětí 1 ks

Popis

Semiconductor relay, 1-phase 3RF2 Width 22.5 mm, 20 A 24-230 V / 4-30 V DC screw terminal solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
