Name: Siemens LZS:RT4B4T30 zátěžové relé 2 přepínací kontakty 5 ks
Brand: Siemens
SKU: 1740410
Availability: BackOrder

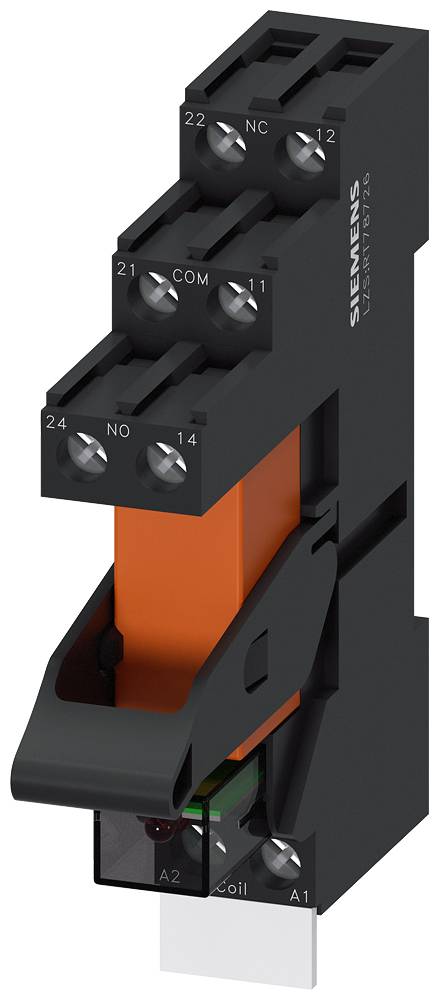

Siemensovo relé s oranžovým tělem, čtyřmi připojovacími body nahoře, viditelným zeleným a červeným prvkem dole.

Rozváděč s různými elektrickými komponenty a vodiči, organizovanými do několika řad a sloupců. Světelný signalizační systém v pravém horním rohu indikuje provozní stav.

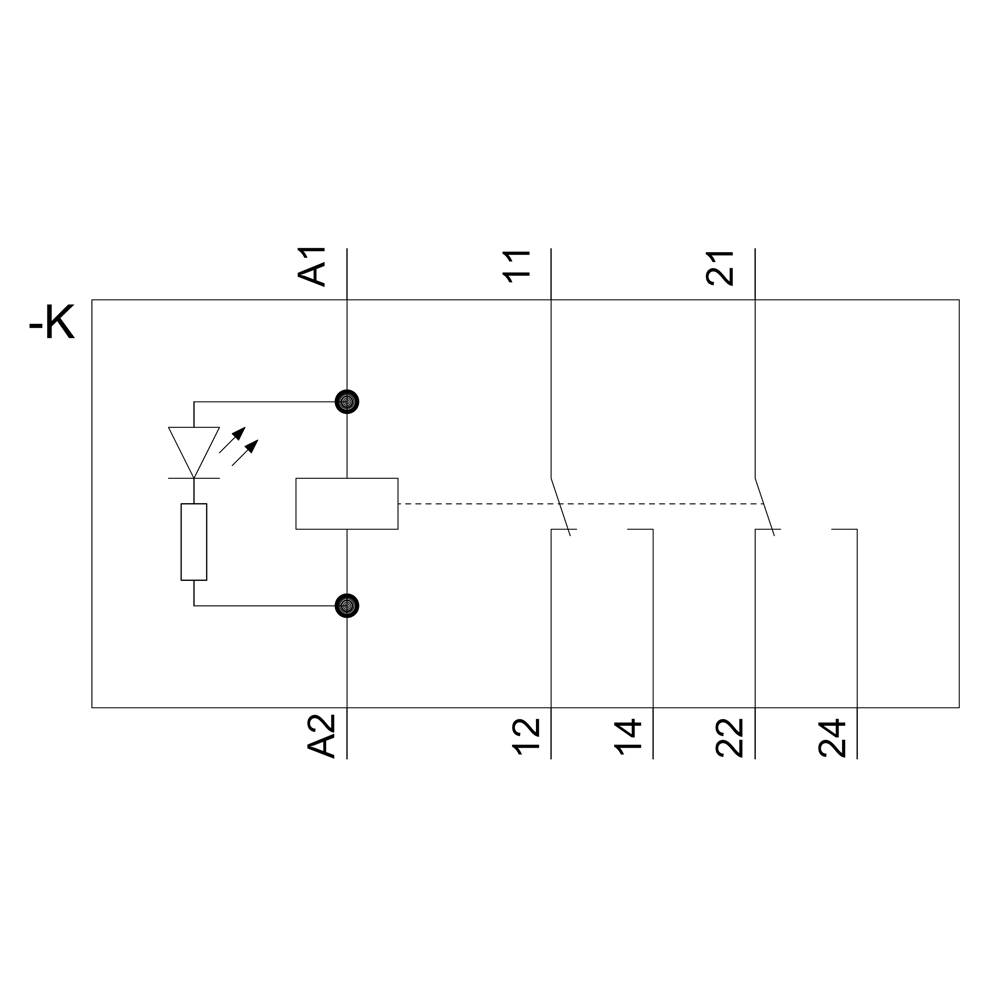

Schéma zapojení relé: Zobrazuje svorky A1, A2, 11, 12, 14, 21, 22, 24. LED a odpor jsou zapojeny paralelně ke svorkám A1 a A2.

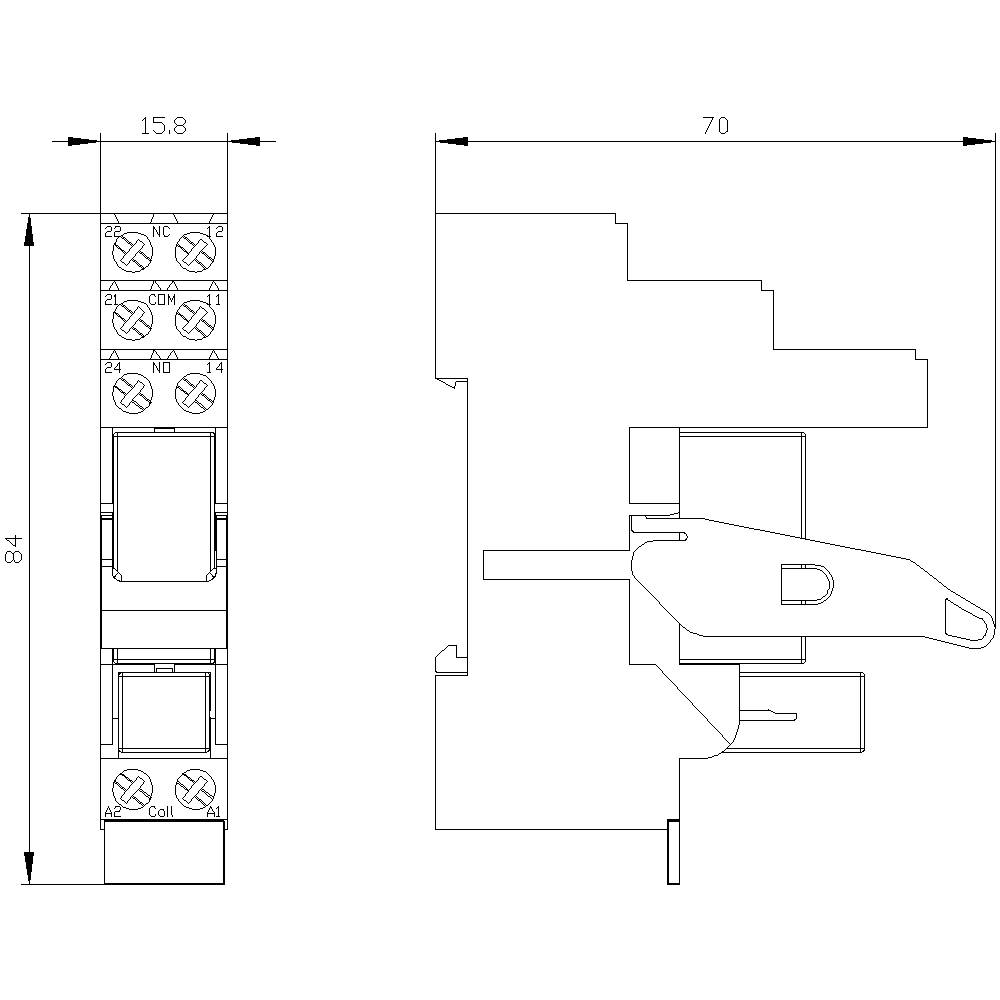

Technický výkres elektrického relé s podrobnými rozměry: šířka 15,8 mm, výška 84 mm, délka 70 mm. Schéma zapojení vlevo.

1/4

Ilustrační obrázek

Kategorie produktu

zátěžové relé

Typ kontaktu

2 přepínací kontakty

Typ

LZS:RT4B4T30

Připojení

šroubovací

Řídicí napětí (max.)

230 V/AC

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet (velikost balení 5 ks)

Celková cena (709,80 Kč / kus)

3 549,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: zátěžové relé

Typ: LZS:RT4B4T30

Připojení: šroubovací

Řídicí napětí (max.): 230 V/AC

Typ kontaktu: 2 přepínací kontakty

Materiál kontaktu: AgNi 90/10

Vlastnosti: zásuvné

: IP20

Max. teplota: +70 °C

Min. teplota: -40 °C

Hloubka: 77 mm

Šířka: 15.5 mm

V: 71 mm

Rozm.: (š x v x h) 15.5 x 71 x 77 mm

Obsah: 5 ks

Druh montáže: zásuvné

Provozní napětí: 230 V/AC

Provozní napětí max.: 230 V/AC

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Druh obalu

Kategorie produktu

Typ kontaktu

Siemens LZS:PT3A5L24 zátěžové relé 3 přepínací kontakty Piece 5 ks

Objednací číslo:1740348

Doručení: St 11. 11.

Conrad Electronic

Piece

zátěžové relé

3 přepínací kontakty

Min.: 1

Násobky: 1

2 885,00 Kč^*

Siemens LZS:PT3A5S15 zátěžové relé 3 přepínací kontakty 5 ks

Objednací číslo:1740360

Doručení: St 11. 11.

Conrad Electronic

zátěžové relé

3 přepínací kontakty

Min.: 1

Násobky: 1

3 069,00 Kč^*

Siemens LZS:PT3A5T30 zátěžové relé 3 přepínací kontakty Piece 5 ks

Objednací číslo:1740361

Doručení: St 11. 11.

Conrad Electronic

Piece

zátěžové relé

3 přepínací kontakty

Min.: 1

Násobky: 1

3 069,00 Kč^*

Siemens LZS:PT5A5L24 zátěžové relé 4 přepínací kontakty Piece 5 ks

Objednací číslo:1740362

Doručení: St 11. 11.

Conrad Electronic

Piece

zátěžové relé

4 přepínací kontakty

Min.: 1

Násobky: 1

2 885,00 Kč^*

Siemens LZS:PT5A5R24 zátěžové relé 4 přepínací kontakty Piece 5 ks

Objednací číslo:1740363

Doručení: St 11. 11.

Conrad Electronic

Piece

zátěžové relé

4 přepínací kontakty

Min.: 1

Násobky: 1

2 885,00 Kč^*

Siemens LZS:PT5A5S15 zátěžové relé 4 přepínací kontakty 5 ks

Objednací číslo:1740364

Doručení: St 11. 11.

Conrad Electronic

zátěžové relé

4 přepínací kontakty

Min.: 1

Násobky: 1

3 069,00 Kč^*

Siemens LZS:PT5A5T30 zátěžové relé 4 přepínací kontakty Piece 5 ks

Objednací číslo:1740365

Doručení: St 11. 11.

Conrad Electronic

Piece

zátěžové relé

4 přepínací kontakty

Min.: 1

Násobky: 1

3 069,00 Kč^*

Siemens LZS:PT5B5L24 zátěžové relé 4 přepínací kontakty Piece 5 ks

Objednací číslo:1740366

Doručení: Po 2. 11.

2 Set(y)Conrad Electronic

Piece

zátěžové relé

4 přepínací kontakty

Min.: 1

Násobky: 1

2 885,00 Kč^*

Siemens LZS:PT5B5R24 zátěžové relé 4 přepínací kontakty Piece 5 ks

Objednací číslo:1740367

Doručení: St 11. 11.

Conrad Electronic

Piece

zátěžové relé

4 přepínací kontakty

Min.: 1

Násobky: 1

2 885,00 Kč^*

Siemens LZS:PT5B5S15 zátěžové relé 4 přepínací kontakty Piece 5 ks

Objednací číslo:1740368

Doručení: St 11. 11.

Conrad Electronic

Piece

zátěžové relé

4 přepínací kontakty

Min.: 1

Násobky: 1

3 069,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1740410 Siemens LZS:RT4B4T30 zátěžové relé 2 přepínací kontakty 5 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1740410 Siemens LZS:RT4B4T30 zátěžové relé 2 přepínací kontakty 5 ks

Popis

Zásuvné relé kompletní přístroj 2 W, 230 V AC LED modul červená patice s logický oddělení šroubové připojení relé s zásuvné relé SIRIUS LZS pro galvanické oddělení, Kontaktvervielfachung, pro spínání malý zatížení a jako přepínání potenciálu. Vazební relé mají zapojení bez nářadí a vibrační bezpečné připojení díky Push-in pružinové svorky. Patice s logický oddělení umožňují snadné zapojení. Tento spínací výkon je podle AC-15 a DC-13. Díky pozlacený kontakty je spolupráci s elektronických ovládacích prvků optimálně. Přístroje jsou k dispozici jako kompletní zařízení nebo jednotlivé moduly v provedeních RT, PT a MT, s nebo bez logický oddělení, v různých cívkových napětí a v šroubové připojení nebo se zásuvkovými svorkami (push in). Rozsáhlé příslušenství jako např. patice, přilepit/Auswerfebugel, zapojení a LED moduly je k dispozici. SIRIUS relé - programem pro všechny případy.
