Siemens LZS:RT3D4L24 zátěžové relé 1 přepínací kontakt 5 ks

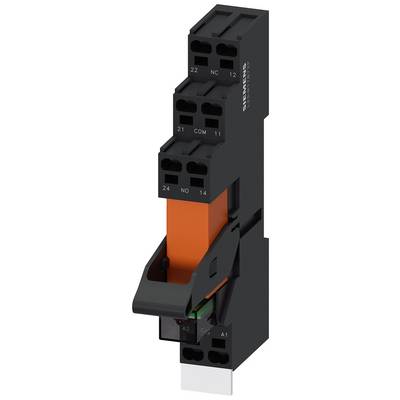

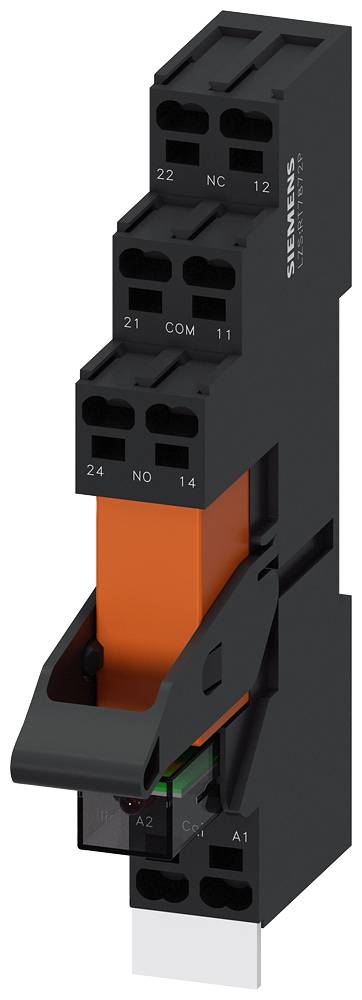

Elektronický reléový modul s černými svorkami, oranžovým vložením a logem Siemens. Používá se k řízení elektrických signálů.

Ilustrační obrázek

Rozvaděč s různými elektrickými komponenty, jako jsou spínače, kabely a pojistky; barevně kódovaný s osvětlením nahoře.

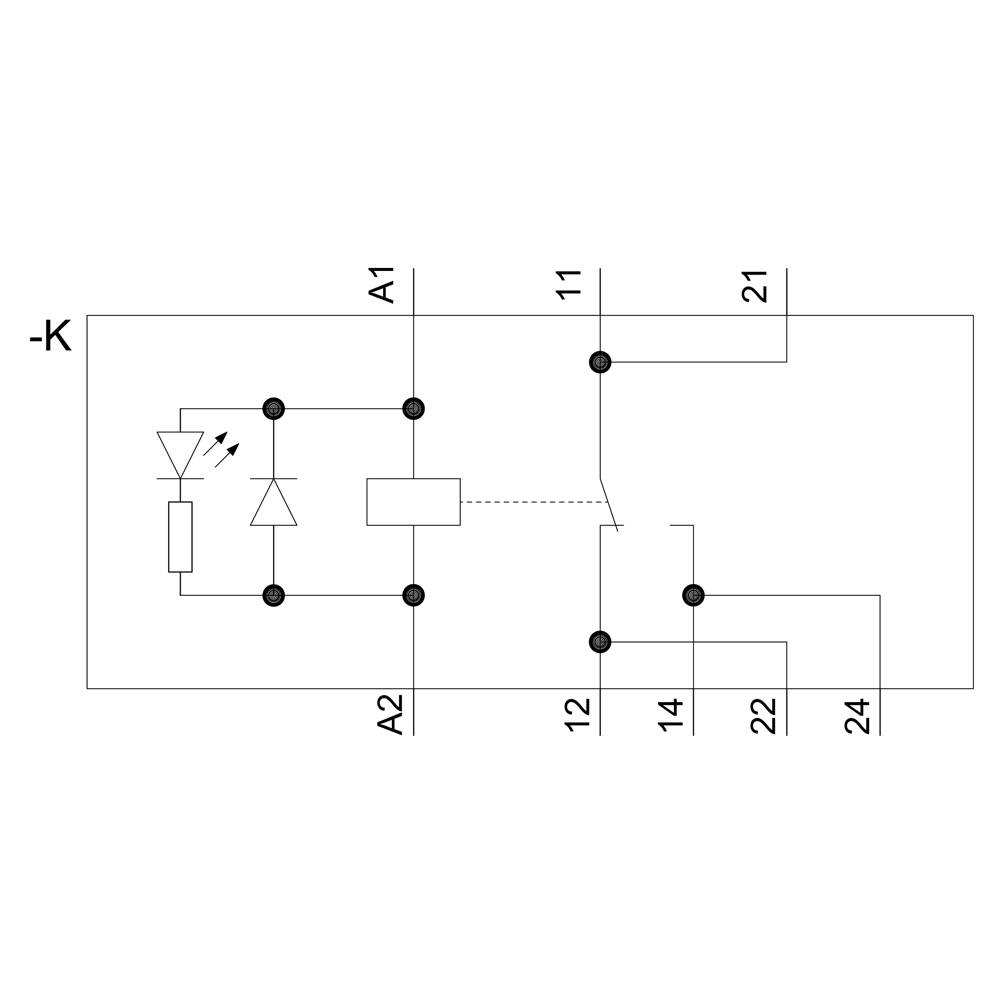

Schéma elektrického součástku: Obsahuje symboly lamp a odporů, několik svorek označených A1, A2, 11, 12, 14, 21, 22, 24.

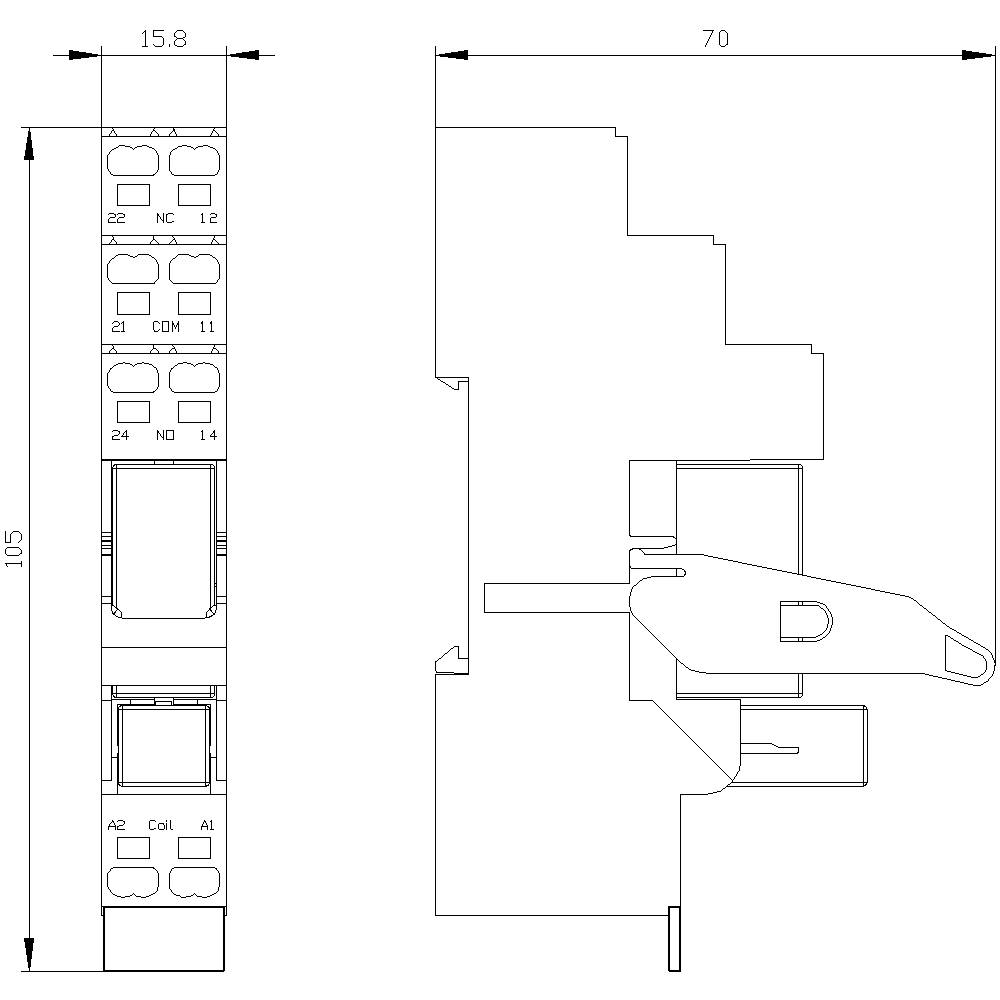

Technický výkres elektrického zařízení s rozměry: výška 105 mm, šířka 15,8 mm, hloubka 70 mm, zobrazující spínací kontakty a svorky.

1/4

Ilustrační obrázek

Kategorie produktu

zátěžové relé

Typ kontaktu

1 přepínací kontakt

Typ

LZS:RT3D4L24

Připojení

přípojka s pružinovým protitahem

Řídicí napětí (max.)

24 V/DC

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet (velikost balení 5 ks)

Celková cena (554,55 Kč / kus)

2 772,73 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: zátěžové relé

Typ: LZS:RT3D4L24

Připojení: přípojka s pružinovým protitahem

Řídicí napětí (max.): 24 V/DC

Typ kontaktu: 1 přepínací kontakt

Materiál kontaktu: AgNi 90/10

Výkon cívky: 1 W

Vlastnosti: s LED diodou

: IP20

Max. teplota: +70 °C

Min. teplota: -40 °C

Hloubka: 98 mm

Šířka: 15.5 mm

V: 71 mm

Rozm.: (š x v x h) 15.5 x 71 x 98 mm

Obsah: 5 ks

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1740397 Siemens LZS:RT3D4L24 zátěžové relé 1 přepínací kontakt 5 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1740397 Siemens LZS:RT3D4L24 zátěžové relé 1 přepínací kontakt 5 ks

Popis

Zásuvné relé kompletní přístroj 1 W, 24 V/DC LED modul červená patice s logický oddělení pružinová spojka (push in) relé s zásuvné relé SIRIUS LZS pro galvanické oddělení, Kontaktvervielfachung, pro spínání malý zatížení a jako přepínání potenciálu. Vazební relé mají zapojení bez nářadí a vibrační bezpečné připojení díky Push-in pružinové svorky. Patice s logický oddělení umožňují snadné zapojení. Tento spínací výkon je podle AC-15 a DC-13. Díky pozlacený kontakty je spolupráci s elektronických ovládacích prvků optimálně. Přístroje jsou k dispozici jako kompletní zařízení nebo jednotlivé moduly v provedeních RT, PT a MT, s nebo bez logický oddělení, v různých cívkových napětí a v šroubové připojení nebo se zásuvkovými svorkami (push in). Rozsáhlé příslušenství jako např. patice, přilepit/Auswerfebugel, zapojení a LED moduly je k dispozici. SIRIUS relé - programem pro všechny případy.
