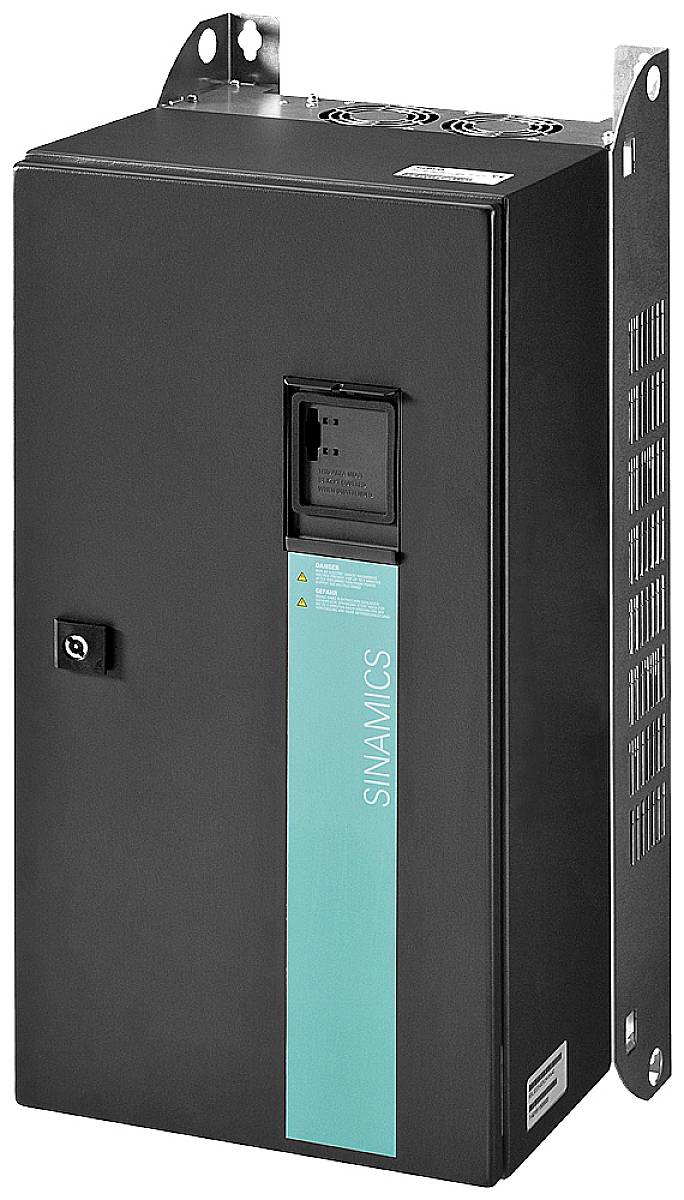

Siemens frekvenční měnič 6SL3223-0DE34-5AA0 37.0 kW 380 V, 480 V
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (161 210,61 Kč / kus)
161 210,61 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Relativní symetrické síťový frekvenční tolerance: 5
- Relativní symetrické síťový tolerance napětí: -10
- Vstupní napětí (offset)
380 V
480 V
- Kategorie produktu
frekvenční měnič
- Výstupní výkon (max.)
37.0 kW
- Frekvence (max.)
550 Hz
- Frekvence (min.)
0 Hz
- Rozsah frekvence
0 Hz - 550 Hz
- Jmenovitý proud
90 A
- Hloubka
329 mm
- V
751 mm
- Šířka
320 mm
IP55
- Typ
6SL3223-0DE34-5AA0
- Rozm.
(š x v x h) 320 x 751 x 329 mm
- Číslo výrobce
6SL32230DE345AA0
- Hmotnost
49.5 kg
320
751 mm
329 mm
IP55
NE
U converter
3
3
NE
ANO
NE
550 Hz
37 kW
45 kW
-10 %
5 %
90 A
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 1749811 Siemens frekvenční měnič 6SL3223-0DE34-5AA0 37.0 kW 380 V, 480 V
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1749811 Siemens frekvenční měnič 6SL3223-0DE34-5AA0 37.0 kW 380 V, 480 V
Popis
SINAMICS G120P Power Module PM230 s integrovaným třída A filtr stupeň krytí IP55/UL typ 12 3AC380 480V+10/-10% 47-63Hz výkon low overload: 45 kW při 110 %, 60 S, 100% 240 S okolní teplota: 0 až +40 °C (LO) 751x 320 x 329 (v x š x h), FSE bez Control Unit a ovládací jednotky uvolněna pro CU230P-2 od verze firmwaru V4.3.2 Power Module SINAMICS Power Module PM230 specialista na čerpadla, ventilátory a kompresory pro frekvenční měnič SINAMICS G120P. To SINAMICS výkon část vzniká v kombinaci s vhodným řídicí jednotka CU230P-2 a ovládací panel IOP (Intelligent Operator Panel) nebo Basic Operator Panel (BOP-2) nebo volitelně zaslepovacím kryt pro funkční SINAMICS G120P frekvenční měnič. Díky vysokému stupni krytí je použití v nepříznivých podmínkách. PM230 stupeň krytí IP55 vytváří pouze malá Netzruckwirkungen a zdánlivý výkon ztrát. Kromě vysokých výhodami se navíc životní prostředí. Výkonové část PM230 stupeň krytí IP55 je od 0,37 kW až 90 kW pro nástěnnou montáž mimo skříňový rozvaděč k dispozici. Díky velikosti KML až FSF Power moduly PM230 stupeň krytí IP 55 je k dispozici s integrovaným síťový filtr třídy A pro instalaci podle kategorie C2 a s integrovaným síťový filtr třídy B podle kategorie C1 podle EN 61800-3. Standardně jsou následující příslušenství v součástí dodávky: stínicí plechy a stíněné připojení sady pro připojení podle EMC o výkonu a řídící vedení a pro velikosti KML až FSC konektor pro síťový a motor. SINAMICS - všeobecné pohon pro každou oblast použití
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Doplňující informace
- Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
