Siemens frekvenční měnič 6SL3223-0DE25-5BG1 4.0 kW 3fázový 380 V, 480 V

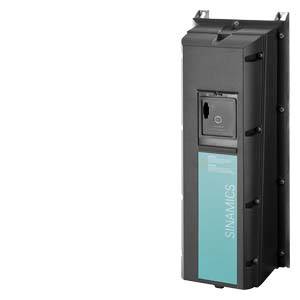

Elektrický pohon od Siemensu s nápisem 'SINAMICS', zobrazený v úzkém černém pouzdře s modrou přední částí.

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Čt 5. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (29 594,21 Kč / kus)

29 594,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Relativní symetrické síťový frekvenční tolerance: 5
Relativní symetrické síťový tolerance napětí: -10

Vstupní napětí (offset): 380 V
480 V

Kategorie produktu: frekvenční měnič

Výstupní výkon (max.): 4.0 kW

Frekvence (max.): 550 Hz

Frekvence (min.): 0 Hz

Síť: 3fázový

Rozsah frekvence: 0 Hz - 550 Hz

Jmenovitý proud: 13.2 A

Hloubka: 249 mm

V: 540 mm

Šířka: 180 mm

: IP55

Typ: 6SL3223-0DE25-5BG1

Třída filtru: B

Rozm.: (š x v x h) 180 x 540 x 249 mm

Číslo výrobce: 6SL32230DE255BG1

Hmotnost: 6.3 kg

: 180

: 540 mm

: 249 mm

: IP55

: NE

: U converter

: 3

: 3

: NE

: ANO

: ANO

: 550 Hz

: 4 kW

: 5.5 kW

: 10 %

: 5 %

: 13.2 A

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1753234 Siemens frekvenční měnič 6SL3223-0DE25-5BG1 4.0 kW 3fázový 380 V, 480 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1753234 Siemens frekvenční měnič 6SL3223-0DE25-5BG1 4.0 kW 3fázový 380 V, 480 V

Popis

SINAMICS G120P Power Module PM230 s integrovaným třída B filtr stupeň krytí IP55/UL typ 12 3AC380 480V+10/-10% 47-63Hz výkon low overload: 5,5kW při 150 % 3S, 110% 57 S, 100% 240 S; teplota prostředí -10 až +40 °C (LO) 540x 180 x 249 (v x š x h), FSB bez Control Unit a ovládací jednotky uvolněna pro CU230P-2 od verze firmwaru V4.3.2 Power Module SINAMICS Power Module PM230 specialista na čerpadla, ventilátory a kompresory pro frekvenční měnič SINAMICS G120P. To SINAMICS výkon část vzniká v kombinaci s vhodným řídicí jednotka CU230P-2 a ovládací panel IOP (Intelligent Operator Panel) nebo Basic Operator Panel (BOP-2) nebo volitelně zaslepovacím kryt pro funkční SINAMICS G120P frekvenční měnič. Díky vysokému stupni krytí je použití v nepříznivých podmínkách. PM230 stupeň krytí IP55 vytváří pouze malá Netzruckwirkungen a zdánlivý výkon ztrát. Kromě vysokých výhodami se navíc životní prostředí. Výkonové část PM230 stupeň krytí IP55 je od 0,37 kW až 90 kW pro nástěnnou montáž mimo skříňový rozvaděč k dispozici. Díky velikosti KML až FSF Power moduly PM230 stupeň krytí IP 55 je k dispozici s integrovaným síťový filtr třídy A pro instalaci podle kategorie C2 a s integrovaným síťový filtr třídy B podle kategorie C1 podle EN 61800-3. Standardně jsou následující příslušenství v součástí dodávky: stínicí plechy a stíněné připojení sady pro připojení podle EMC o výkonu a řídící vedení a pro velikosti KML až FSC konektor pro síťový a motor. SINAMICS - všeobecné pohon pro každou oblast použití

Tento text byl přeložen strojově.

Doplňující informace

Pozor!
Potřeba silnoproudá přípojka:
Provoz tohoto zařízení vyžaduje silnoproudou přípojku (přípojku k třífázovému střídavému proudu).
Připojení a instalace zařízení napájeného silnoproudem, vyžaduje souhlas provozovatele sítě, a instalaci smí provádět jen firma autorizovaná provozovatelem sítě.

Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
