Name: Siemens 8US12505RM07 Vzdálenost přípojnic - vzdálenost mezi středy - 60 mm adaptér, šířka: 45 mm Přístrojový adaptér 25
Brand: Siemens
SKU: 1796094
Availability: BackOrder

Kovový držák lišty pro montáž s černým uzávěrem, určený k bezpečnému upevnění elektronických zařízení v rozvaděčích.

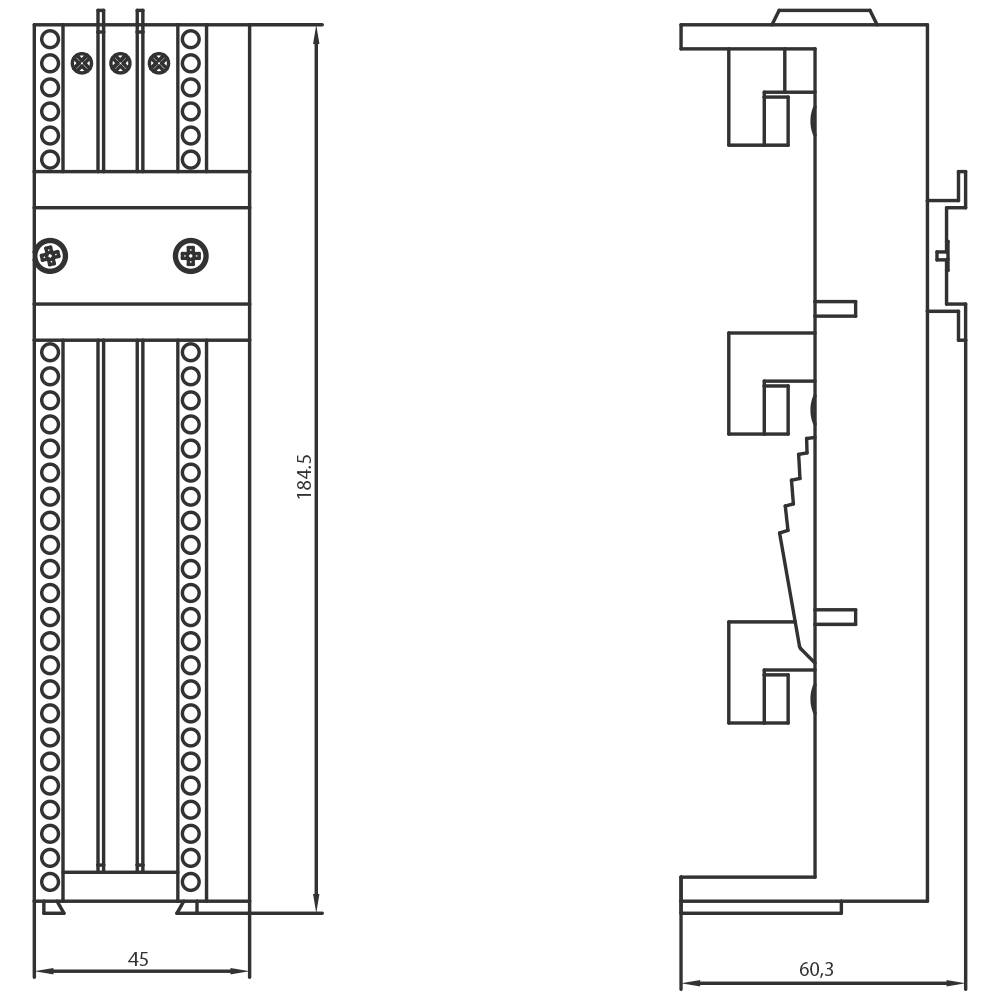

Technický výkres strojní komponenty s pohledem zepředu a z boku, ve správném měřítku s rozměry v milimetrech.

1/2

Ilustrační obrázek

Kategorie produktu

Přístrojový adaptér

Jmenovité napětí

690 V

Rozm.

(d x š) 182 mm x 45 mm

Jmenovitý proud

25 A

Jmenovitý proud - filtr

25 A

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (905,00 Kč / kus)

905,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Čistá hmotnost: 157 g

Jmenovité napětí: 690 V

Kategorie produktu: Přístrojový adaptér

Rozm.: (d x š) 182 mm x 45 mm

Jmenovitý proud: 25 A

Jmenovitý proud - filtr: 25 A

Obsah: 1 ks

Šířka: 45 mm

Délka: 182 mm

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Jmenovitý proud - filtr

Kategorie produktu

Siemens 8US12505RM07 Vzdálenost přípojnic - vzdálenost mezi středy - 60 mm adaptér, šířka: 45 mm Přístrojový adaptér 25 A 690 V 1 ks

Objednací číslo:1796094

Doručení: St 11. 11.

Conrad Electronic

Tento produkt

690 V

25 A

Přístrojový adaptér

Min.: 1

Násobky: 1

905,00 Kč^*

Siemens 8US12104AF00 Systém přípojnic - vzdálenost mezi středy kolejnice 60 mm adaptér, šířka: 185 mm Přístrojový adaptér 630 A 690 V 1 ks

Objednací číslo:1749618

Doručení: St 11. 11.

Conrad Electronic

690 V

630 A

Přístrojový adaptér

Min.: 1

Násobky: 1

5 279,00 Kč^*

Siemens 8US12111NS10 Vzdálenost přípojnic - vzdálenost mezi středy - 60 mm adaptér, šířka: 45 mm Přístrojový adaptér 32 A 690 V 1 ks

Objednací číslo:1701368

Doručení: St 11. 11.

Conrad Electronic

690 V

32 A

Přístrojový adaptér

Min.: 1

Násobky: 1

2 059,00 Kč^*

Siemens 8US12114TM00 Systém přípojnic, vzdálenost mezi středy kolejnice 60 mm, šířka: 72 mm Přístrojový adaptér 100 A 690 V 1 ks

Objednací číslo:1749621

Doručení: St 11. 11.

Conrad Electronic

690 V

100 A

Přístrojový adaptér

Min.: 1

Násobky: 1

2 369,00 Kč^*

Siemens 8US12114TR00 Adaptér přípojnice, 60 mm SYS UL 508 systém sběrnicových lišt, 60 mm Přístrojový adaptér 100 A 690 V 1 ks

Objednací číslo:1683426

Doručení: St 11. 11.

Conrad Electronic

690 V

100 A

Přístrojový adaptér

Min.: 1

Násobky: 1

3 089,00 Kč^*

Siemens 8US12116MT10 Adaptér S2, 80 a, WENDEAB AWG4, 25 mm2, délka 150 mm, šířka 118 mm Přístrojová skříňka 80 A 690 V 1 ks

Objednací číslo:1706812

Doručení: St 11. 11.

Conrad Electronic

690 V

80 A

Přístrojová skříňka

Min.: 1

Násobky: 1

3 089,00 Kč^*

Siemens 8US12134AH00 Adaptér sběrnicové lišty 60 mm SYS. UL 508 systém přípojnic, 60 mm Přístrojový adaptér 400 A 690 V 1 ks

Objednací číslo:1750421

Doručení: St 11. 11.

Conrad Electronic

690 V

400 A

Přístrojový adaptér

Min.: 1

Násobky: 1

9 915,00 Kč^*

Siemens 8US12134AH04 Adaptér MCCB, 3pólový, 590 a vzdálenost od středu kolejnice 60 mm Přístrojový adaptér 590 A 690 V 1 ks

Objednací číslo:1749622

Doručení: St 11. 11.

Conrad Electronic

690 V

590 A

Přístrojový adaptér

Min.: 1

Násobky: 1

6 529,00 Kč^*

Siemens 8US12134AP03 Adaptér MCCB, 3pólový, 250 a vzdálenost od středu kolejnice 60 mm Přístrojový adaptér 250 A 690 V 1 ks

Objednací číslo:1749623

Doručení: St 11. 11.

Conrad Electronic

690 V

250 A

Přístrojový adaptér

Min.: 1

Násobky: 1

3 909,00 Kč^*

Siemens 8US12134AQ01 Adaptér sběrnicové lišty 60 mm SYS. UL 508 systém přípojnic, 60 mm Přístrojový adaptér 160 A 690 V 1 ks

Objednací číslo:1749624

Doručení: St 11. 11.

Conrad Electronic

690 V

160 A

Přístrojový adaptér

Min.: 1

Násobky: 1

6 179,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1796094 Siemens 8US12505RM07 Vzdálenost přípojnic - vzdálenost mezi středy - 60 mm adaptér, šířka: 45 mm Přístrojový adaptér 25

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1796094 Siemens 8US12505RM07 Vzdálenost přípojnic - vzdálenost mezi středy - 60 mm adaptér, šířka: 45 mm Přístrojový adaptér 25

Popis

Systém přípojnic se středovými lištami, rozteč 60 mm adaptéru, šířka: 45 mm tloušťka lišty: 5,10 mm + TT profil pro libovolné osazení s 1 nosnou lištou 35 mm,... 25A vývodní svorky nahoře 1,5 - 4 mm2 délka 182 mm systému přípojnic 8US pro montáž ochranných zařízení, jako jsou pojistkový odpojovač a výkonový spínač - bezpečné, prostorově úsporné a přehledné. Použití přípojnicových systémů Siemens 8US nabízí mnoho možností instalace adaptabilních přípojnic, spínacích a instalačních zařízení. Díky prostorově úsporné modulové konstrukci a rychlomontážnímu kontaktu je zajištěno ekonomické elektrotechnické osazení v dnešní instalaci rozvodných skříní. Montáž se provádí na podélných ramenech, vzdálenost kolejnic je 60 mm. Siemens přípojnicové systémy 8US se vyznačují především: 1. Mechanické upevnění a elektrické kontakty v jednom kroku. 2. Lze jej použít kdekoliv na světě. 3. Snadná výměna jednotlivých přístrojů nebo celé kombinace. 4. Úspora času při montáži a snížení nákladů díky předem namontovaným spotřebním občasům. 5. Vysoká bezpečnost provozu díky krytu zajištěnému prsty u adaptéru a držáku přístrojů. 6. Velká šířka pásma na použitelné přípojnice pro snadné přizpůsobení proudu do 1.600 A.

Tento text byl přeložen strojově.
