Siemens 7PV1578-1BW30 7PV15781BW30 časové relé, 0.05 s - 100 h, 1 ks

Elektrické časové relé od Siemens s otočnými regulátory pro nastavení časových intervalů, montovatelné na DIN lištu.

Ilustrační obrázek

Otevřená rozvodná skříň s různými elektronickými komponenty a barevnými kabely vedoucími k různým zařízením.

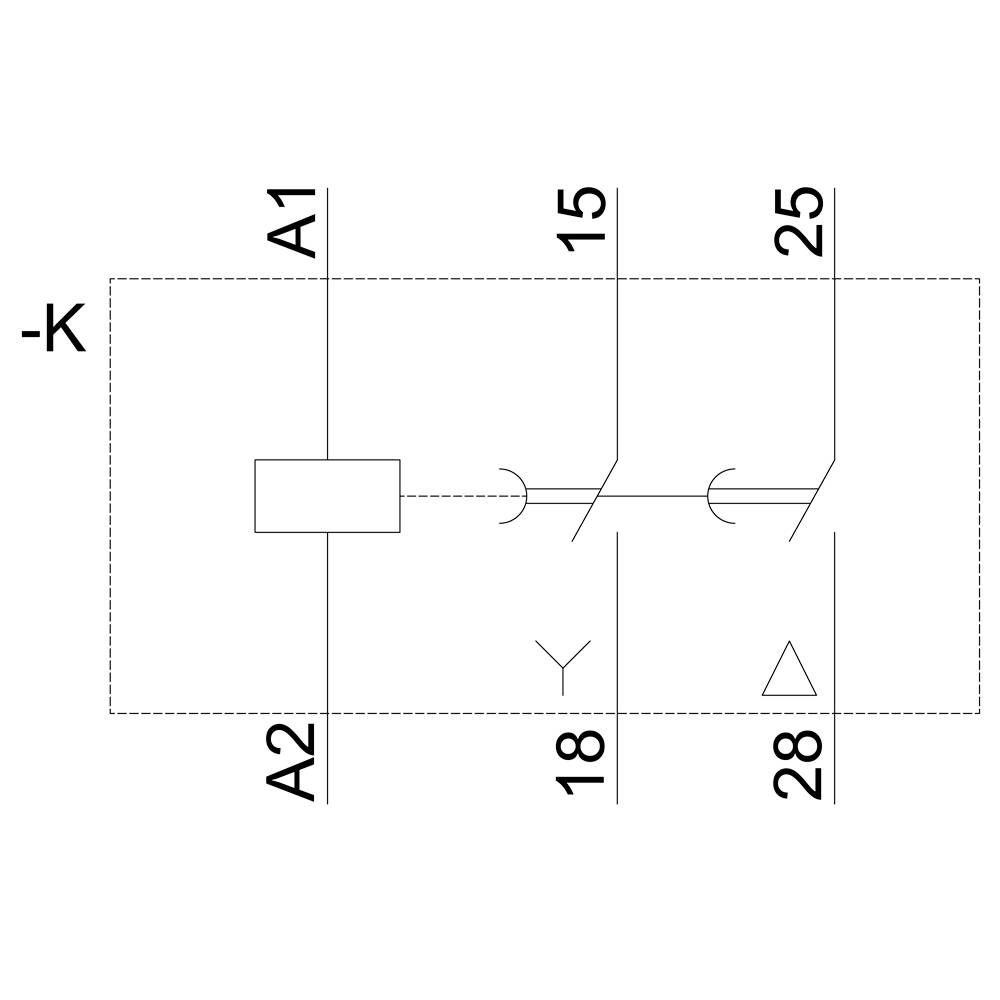

Schéma zapojení relé: Obsazení svorek A1, A2, 15, 18, 25, 28. Symboly pro spínač a cívku jsou znázorněny.

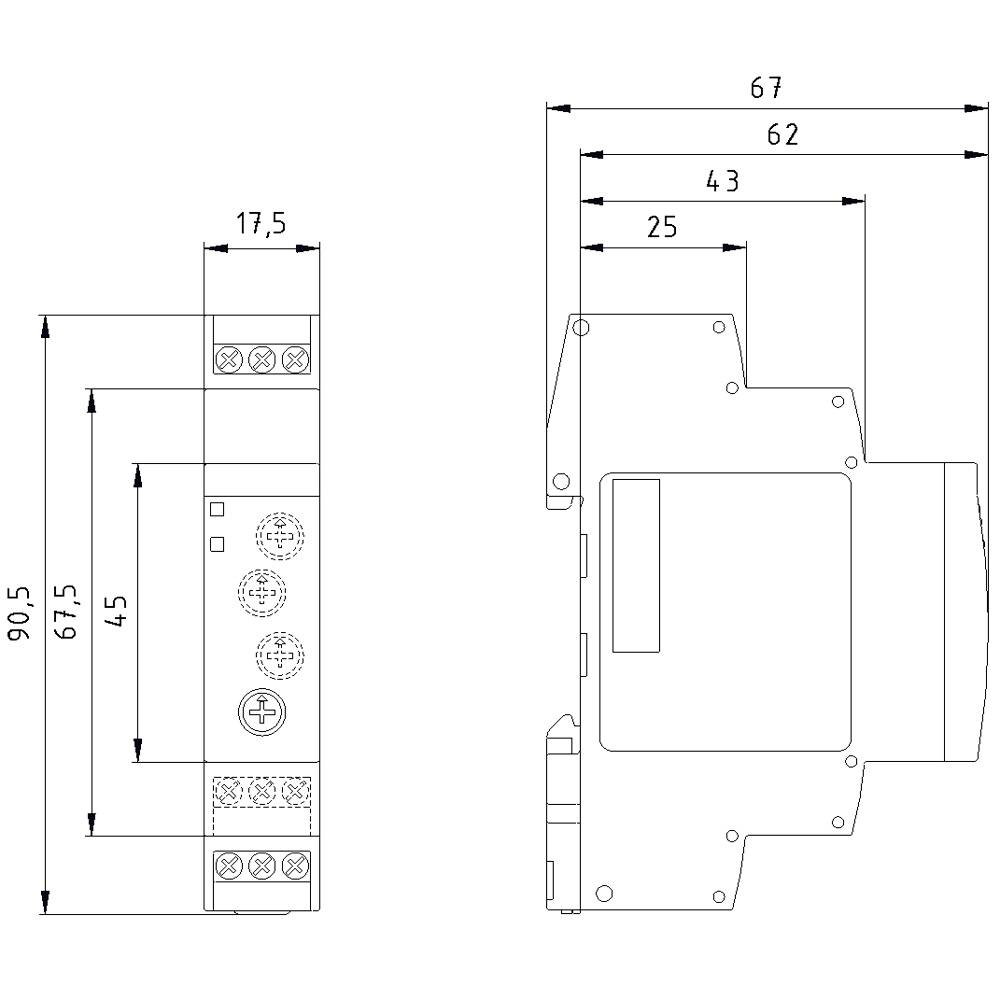

Technický výkres elektrického zařízení s rozměry: šířka 17,5 mm, výška 90,5 mm, hloubka 67 mm. Viditelné detaily ovládacích ploch a připojení.

1/4

Ilustrační obrázek

Kategorie produktu

časové relé

Funkce

rozběh hvězda-trojúhelník

Min. provozní napětí

12 V

Provozní napětí max.

240 V

Typ kontaktu

2 spínací kontakty

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 536,36 Kč / kus)

1 536,36 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: časové relé

Typ: 7PV1578-1BW30

Připojení: šroubová svorka

Funkce: rozběh hvězda-trojúhelník

Min. provozní napětí: 12 V

Provozní napětí max.: 240 V

Provozní napětí: 12 - 240 V

Typ kontaktu: 2 spínací kontakty

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 100 h

Min. teplota: -25 °C

Max. teplota: +55 °C

: IP20

Šířka: 17.5 mm

V: 90 mm

Hloubka: 66.7 mm

Rozm.: (š x v x h) 17.5 x 90 x 66.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 17.5

: 90 mm

: 66.7 mm

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: ANO

: NE

: NE

: NE

: Screw connection

: 12-240 V

: 12-240 V

: 12-240 V

: 0

: 0

: 0

: 0

: 2

: 0

: NE

: NE

: ANO

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1734285 Siemens 7PV1578-1BW30 7PV15781BW30 časové relé, 0.05 s - 100 h, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1734285 Siemens 7PV1578-1BW30 7PV15781BW30 časové relé, 0.05 s - 100 h, 1 ks

Popis

Časové relé s funkce hvězda/trojúhelník 2 S 7 časových rozsahů 0,05 s..100 V AC/DC 12/240 V šroubové připojení časové relé SIRIUS 7PV15, funkce hvězda/trojúhelník, pro cílené rozběh motorů v obvod hvězda-trojúhelník. Použitelné v rozvaděči nebo rozvodné skříně. Široká oblast použití díky širokému spektru funkce na co nejmenším prostoru. Použitelný po celém světě díky mezinárodní následujícím aprobacím a široký rozsah napětí. K dispozici jsou časové relé 7PV jako jednotlivé nebo multifunkční časové relé. Alternativně je časové relé 3RP v průmyslové provedení jako jednotlivé nebo multifunkční časové relé s polovodičový výstup nebo jako elektromechanické relé s a bez určeny vždy s různými připojení. SIRIUS relé - programem pro všechny případy.

Tento text byl přeložen strojově.
