Siemens 7PV1538-1AW30 7PV15381AW30 časové relé, 0.05 s - 100 h, 1 ks

Elektrické zařízení Siemens, pravděpodobně stykač nebo časový spínač, s otočným ovladačem a připojovacími svorkami nahoře, v bílém provedení.

Ilustrační obrázek

Rozvaděč s různými elektrickými komponenty, LED diodami, spínači a kabely. Horní část má barevné vodiče, vpravo vedou tlusté kabely dolů.

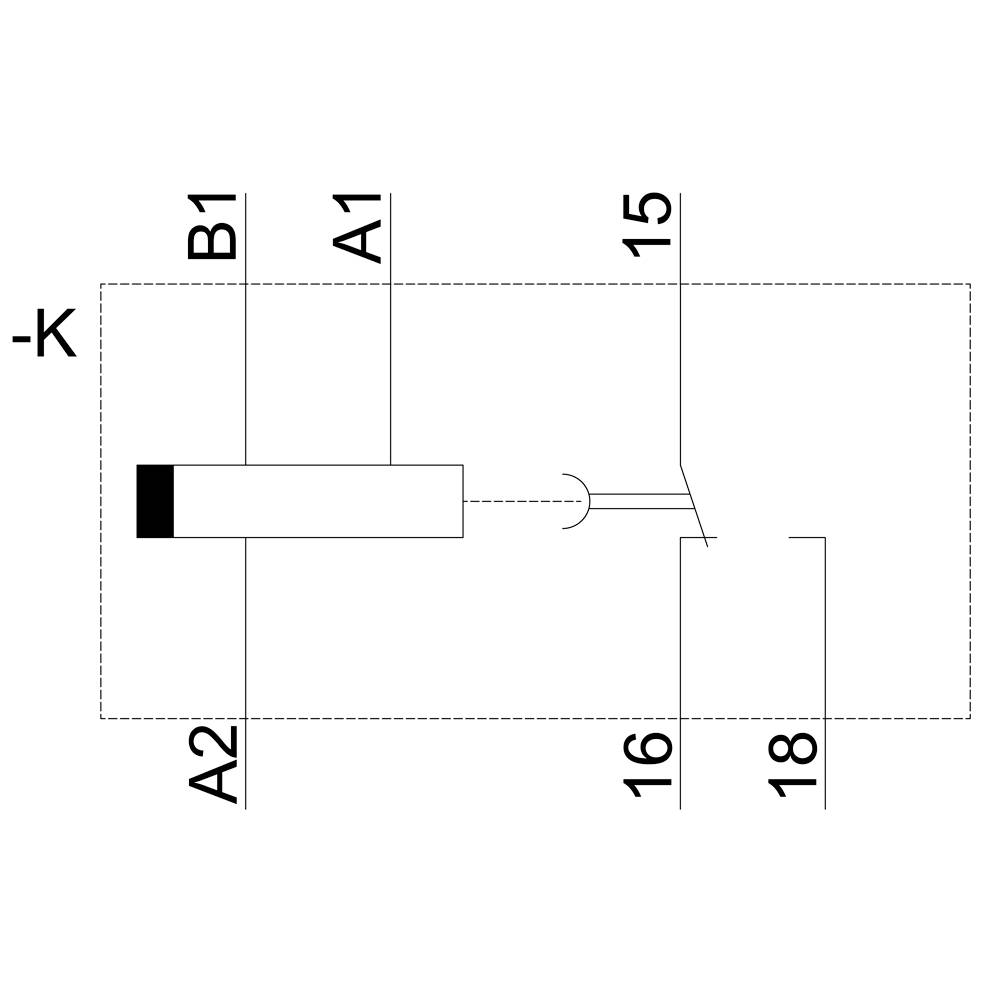

Technický výkres obdélníkového dílu s popiskami: 'A1', 'A2', 'B1', '15', '16', '18'. Čáry zobrazují měřitelné segmenty.

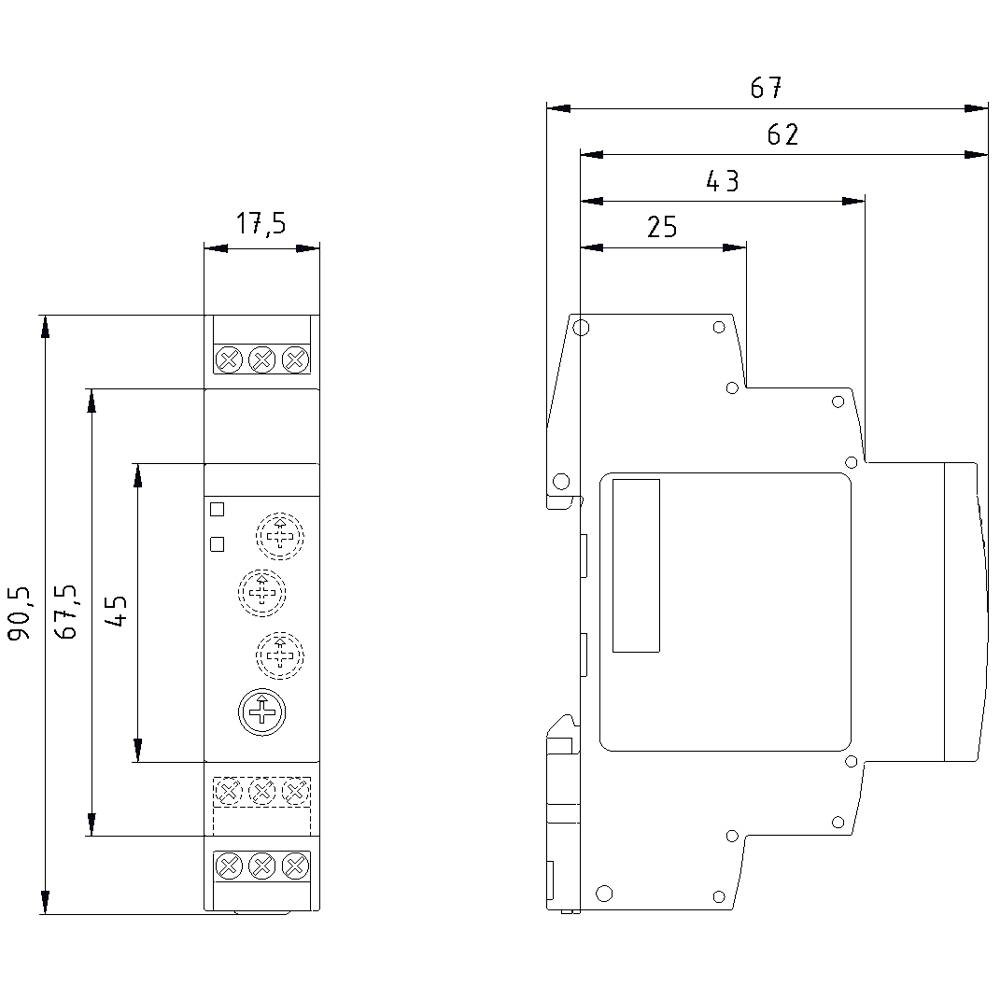

Boční a čelní pohled technického zařízení s podrobnými rozměry: výška 90,5 mm, šířka 67 mm, hloubka 62 mm.

1/4

Ilustrační obrázek

Kategorie produktu

časové relé

Provedení

multifunkční

Funkce

zpožděný návrat s řídicím vstupem

Min. provozní napětí

12 V

Provozní napětí max.

240 V

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 756,20 Kč / kus)

1 756,20 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: časové relé

Typ: 7PV1538-1AW30

Provedení: multifunkční

Funkce: zpožděný návrat s řídicím vstupem

Min. provozní napětí: 12 V

Provozní napětí max.: 240 V

Provozní napětí: 12 - 240 V

Typ kontaktu: 1 přepínací kontakt

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 100 h

Min. teplota: -25 °C

Max. teplota: +55 °C

: IP20

Šířka: 17.5 mm

V: 90 mm

Hloubka: 66.7 mm

Rozm.: (š x v x h) 17.5 x 90 x 66.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 17.5

: 90 mm

: 66.7 mm

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: NE

: Screw connection

: 12-240 V

: 12-240 V

: 12-240 V

: 0

: 0

: 0

: 0

: 0

: 1

: NE

: NE

: ANO

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1734282 Siemens 7PV1538-1AW30 7PV15381AW30 časové relé, 0.05 s - 100 h, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1734282 Siemens 7PV1538-1AW30 7PV15381AW30 časové relé, 0.05 s - 100 h, 1 ks

Popis

Časové relé, elektronicky zpožděným návratem a s ovládacím signálem, 1 přepínací kontakt 7 časových rozsahů, 0,05 s...100 V AC/DC 12/240 V s LED, šroubové připojení časové relé SIRIUS 7PV15, zpoždění návratu, pro různé zpožděné spínání v řídících, spouštěcích, ochranných a regulačních obvodů, např. pro ventilátor doběhové řízení. Použitelné v rozvaděči nebo rozvodné skříně. Široká oblast použití díky širokému spektru funkce na co nejmenším prostoru. Použitelný po celém světě díky mezinárodní následujícím aprobacím a široký rozsah napětí. K dispozici jsou časové relé 7PV jako jednotlivé nebo multifunkční časové relé. Alternativně je časové relé 3RP v průmyslové provedení jako jednotlivé nebo multifunkční časové relé s polovodičový výstup nebo jako elektromechanické relé s a bez určeny vždy s různými připojení. SIRIUS relé - programem pro všechny případy.

Tento text byl přeložen strojově.
