Name: Siemens 5SY71066KK13 5SY7106-6KK13 elektrický jistič 6 A
Brand: Siemens
SKU: 2757636
Availability: BackOrder

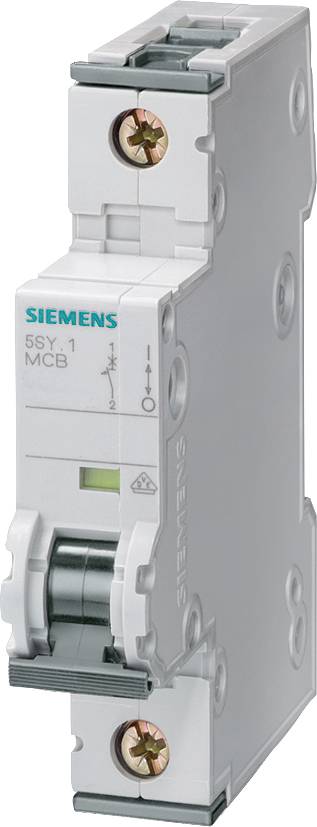

Jednomodulový jistič od Siemens, model 5SY1 MCB, šedé barvy, s pákovým spínačem a viditelnými šroubovacími svorkami.

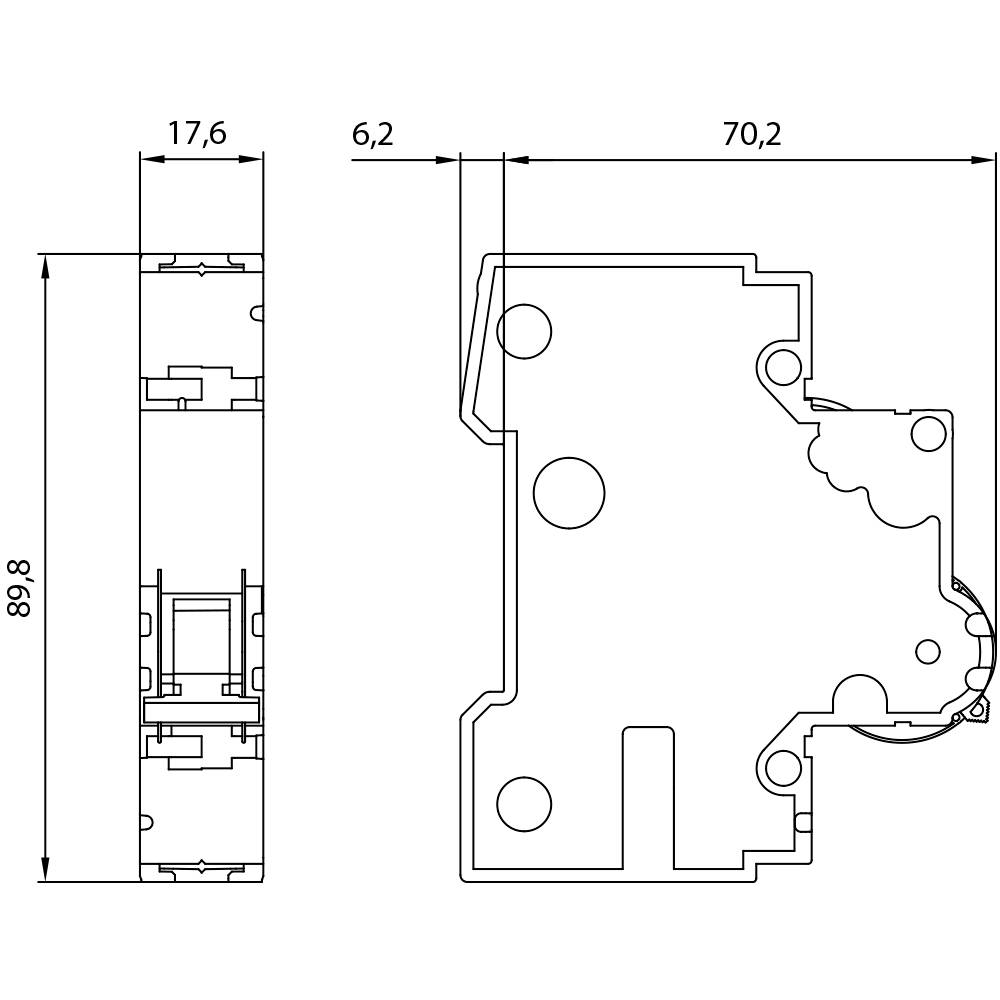

Obrázek technického výkresu součástky s rozměry: šířka 17,6 mm, délka 70,2 mm a výška 89,8 mm.

1/2

Ilustrační obrázek

Kategorie produktu

elektrický jistič

Pólů

Spouštěcí charakteristika

Jmenovitý proud - filtr

6 A

Provedení

Jako automatický čítač

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (855,00 Kč / kus)

855,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Počet jednotek šířky: 1Počet zkušebních cyklů / pro environmentální přezkum: 28Utahovací moment / při šroubové připojení / minimální: 2,5 NmUtahovací moment / při šroubovacím připojení / max.: 3,5 NmProvedení základního typu: 5SY7K13Způsob upevnění: Rychloupínací systémVhodné pro použití: Strojírenství / průmyslMontážní poloha: libovolnáHloubka: 70 mmIzolační napětí / při AC: 440 V.Izolační napětí / při jednofázovém provozu / při AC: 440 V.Izolační napětí / při vícefázovém provozu / při AC: 440 V.Mechanická životnost (8 spínacích cyklů) / typicky: 10000Počet pólů / Poznámka: 1PPoloha / síťový kabel: LibovolnáVybavení výrobku / ochrana proti dotyku: AnoProduktová komponenta / kombinovaná svorka na horní straně: AnoSložky / kombinovaná svorka na spodní straně: AnoVýrobek / vlastnosti hlavního spínače podle EN 60204-1: AnoVýrobek / bezhalogenový: AnoProduktová stopka / plombovatelná: AnoProdukty / bez silikonů: AnoDodatečné vybavení: AnoSpínací schopnost (ICU+): 40 kASpínací schopnost proudu / dle EN 60898: 25 kASpínací schopnost proudu / podle IEC 60947-2: 40 kAStupeň krytí IP: IP20, s připojenými vodičiOkolní teplota / během provozu / minimální: -40 °C.Okolní teplota / během provozu / maximálně: +70 °C.Ztrátový výkon / při jmenovité hodnotě proudu / při AC / při teplém provozním stavu / na pól: 2,1 W.Ztrátový výkon / maximální: 2,1 W.Stupeň znečištění: 3Napájecí frekvence: 50 HzFrekvence napájecího napětí / poznámka: 50/60 HzKategorie přepětí: IIIProvozní napětí / minimální: 24 V.Číslo AWG / jako kódovaný připojovací průřez vodiče / minimální: 18Číslo vodiče AWG / jako kódovaný připojovací průřez vodiče / maximálně: 4Připojitelný průřez vodiče / jeden drát: 0,75 mm² až 35 m²Připojovací průřez vodiče / jemný drát / při kabelové úpravě o dutin: 0,75 mm² - 25 m²Připojitelný průřez vodiče / vícežilový: 0,75 mm² - 35 m²

Provedení: Jako automatický čítač

Jmenovité napětí: 230 V/AC

Kategorie produktu: elektrický jistič

Pólů: 1

Spouštěcí charakteristika: B

Splňuje RoHS: ano

Jmenovitý proud - filtr: 6 A

Jmenovitý proud: 6 A

Rozm.: (š x v x h) 18 x 90 x 76 mm

Obsah: 1 ks

Provozní napětí: 440 V/AC

Šířka: 18 mm

V: 90 mm

Hloubka: 76 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2757636 Siemens 5SY71066KK13 5SY7106-6KK13 elektrický jistič 6 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2757636 Siemens 5SY71066KK13 5SY7106-6KK13 elektrický jistič 6 A

Popis

Elektrický jistič 230/400V 25ka, 1pólový, b, 6a Čitový rozsah jističe je jistič pro ochranu proti zkratu. Elektrické jističe Siemens jsou důležitou součástí ochranných komponent SENTRON a nabízí efektivní způsob ochrany osob a zařízení v oblasti elektroinstalace díky bezpečnému vypnutí v případě přetížení a zkratu. Mezi jejich hlavní přednosti patří: pohodlná montáž a připojovací technika, jednotné doplňkové komponenty a univerzální design. Ať už se jedná o průmyslové požadavky nebo infrastrukturu, Siemens nabízí elektrické jističe pro všechny aplikace a jakékoliv použití. Elektrické jističe Siemens se vyznačují především: 1. efektivním způsobem ochrany osob, investic a zařízení ochrana proti přetížení a zkratu. 2. jednotným příslušenstvím široké rozmanitosti, které lze snadno namontovat a kdykoli vyměnit. 3. spolehlivou bezpečností při instalaci díky standardně obsažené prostorové ochraně a ochraně proti dotyku. 4. rychlým uvolněním z nosné lišty, případně z přípojnice díky komfortnímu posuvnému ručnímu ovládacímu prvku. 5. Průhledný ukazatel polohy sepnutí. 6. Data matrix kódem na přední straně zařízení, který rychle a jednoduše nabídne všechny informace pro jistič. 7. Normativní ochrana s celosvětovou registrací. Siemens nabízí univerzální portfolio ochranných, spínacích, měřicích a kontrolních zařízení, rozbočovacích systémů a také spínačů a zásuvek pro zajištění bezpečné a efektivní elektrické infrastruktury v budovách a průmyslu.

Tento text byl přeložen strojově.
