Siemens 5SY61206 5SY61206 elektrický jistič 20 A

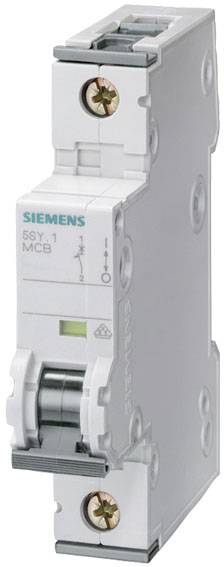

Jednostranný jistič Siemens, model MCB 1, s páčkou v poloze vypnuto a viditelnými šroubovými svorkami.

Ilustrační obrázek

Jmenovitý proud - filtr

20 A

Pólů

Spouštěcí charakteristika

Kategorie produktu

elektrický jistič

Jmenovité napětí

230/400 V/AC

Datasheety: (PDF)

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (285,00 Kč / kus)

Kč

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Počet jednotek šířky: 1Počet zkušebních cyklů / pro environmentální přezkum: 6Utahovací moment / při šroubové připojení / minimální: 2,5 NmUtahovací moment / při šroubovacím připojení / max.: 3,5 NmProvedení základního typu: 5SY6Způsob upevnění: Rychloupínací systémVhodné pro použití: Strojírenství / průmyslMontážní poloha: libovolnáHloubka: 70 mmIzolační napětí / při AC: 440 V.Izolační napětí / při jednofázovém provozu / při AC: 440 V.Izolační napětí / při vícefázovém provozu / při AC: 440 V.Mechanická životnost (8 spínacích cyklů) / typicky: 10000Počet pólů / Poznámka: 1PPoloha / síťový kabel: LibovolnáVybavení výrobku / ochrana proti dotyku: AnoProduktová komponenta / kombinovaná svorka na horní straně: AnoSložky / kombinovaná svorka na spodní straně: AnoVýrobek / vlastnosti hlavního spínače podle EN 60204-1: AnoVýrobek / bezhalogenový: AnoProduktová stopka / plombovatelná: AnoProdukty / bez silikonů: AnoDodatečné vybavení: AnoSpínací schopnost (ICU+): 15 kASpínací schopnost proudu / dle EN 60898: 6 kASpínací schopnost proudu / podle IEC 60947-2: 15 kASpínací schopnost proudu / při DC / podle IEC 60947-2: 15 kAStupeň krytí IP: IP20, s připojenými vodičiOkolní teplota / během provozu / minimální: -25 °C.Okolní teplota / během provozu / maximálně: +55 °C.Ztrátový výkon / při jmenovité hodnotě proudu / při AC / při teplém provozním stavu / na pól: 2,2 W.Ztrátový výkon / maximální: 2,2 W.Stupeň znečištění: 3Napájecí frekvence: 50 HzFrekvence napájecího napětí / poznámka: 50/60 HzKategorie přepětí: IIIProvozní napětí / minimální: 24 V.Číslo AWG / jako kódovaný připojovací průřez vodiče / minimální: 18Číslo vodiče AWG / jako kódovaný připojovací průřez vodiče / maximálně: 4Připojitelný průřez vodiče / jeden drát: 0,75 mm² až 35 m²Připojovací průřez vodiče / jemný drát / při kabelové úpravě o dutin: 0,75 mm² - 25 m²Připojitelný průřez vodiče / vícežilový: 0,75 mm² - 35 m²

Jmenovité napětí: 230/400 V/AC

Třída provozu: 3

Splňuje RoHS: ano

Jmenovitý proud - filtr: 20 A

Jmenovitý proud: 20 A

Rozm.: (š x v x h) 18 x 90 x 76 mm

Obsah: 1 ks

Hloubka: 76 mm

V: 90 mm

Šířka: 18 mm

Vypínání: 5 kA

Pólů: 1

Spouštěcí charakteristika: B

Provozní napětí: 440 V/AC

: AC

: 70 mm

: 20 A

: 400 V

: B

: 440 V

: 3

: 3

: 1

: NE

: NE

: 0.75-35 mm²

: 0.75-35 mm²

: -25-55 °C

: NE

: ANO

: 1

: 6 kA

: 6 kA

: 15 kA

: 15 kA

: 4

Kategorie produktu: elektrický jistič

Ke stažení

List technických údajů

List technických údajů 2544055 Siemens 5SY61206 5SY61206 elektrický jistič 20 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2544055 Siemens 5SY61206 5SY61206 elektrický jistič 20 A

Popis

Elektrický jistič, 230 / 400 v, 6 kA, 1pól., B, 20 a, T=70 mm, je automatický jistič pro ochranu proti zkratu. Elektrické jističe Siemens jsou důležitou součástí ochranných komponent SENTRON a nabízí efektivní způsob ochrany osob a zařízení v oblasti elektroinstalace díky bezpečnému vypnutí v případě přetížení a zkratu. Mezi jejich hlavní přednosti patří: pohodlná montáž a připojovací technika, jednotné doplňkové komponenty a univerzální design. Ať už se jedná o průmyslové požadavky nebo infrastrukturu, Siemens nabízí elektrické jističe pro všechny aplikace a jakékoliv použití. Elektrické jističe Siemens se vyznačují především: 1. efektivním způsobem ochrany osob, investic a zařízení ochrana proti přetížení a zkratu. 2. jednotným příslušenstvím široké rozmanitosti, které lze snadno namontovat a kdykoli vyměnit. 3. spolehlivou bezpečností při instalaci díky standardně obsažené prostorové ochraně a ochraně proti dotyku. 4. rychlým uvolněním z nosné lišty, případně z přípojnice díky komfortnímu posuvnému ručnímu ovládacímu prvku. 5. Průhledný ukazatel polohy sepnutí. 6. Data matrix kódem na přední straně zařízení, který rychle a jednoduše nabídne všechny informace pro jistič. 7. Normativní ochrana s celosvětovou registrací. Siemens nabízí univerzální portfolio ochranných, spínacích, měřicích a kontrolních zařízení, rozbočovacích systémů a také spínačů a zásuvek pro zajištění bezpečné a efektivní elektrické infrastruktury v budovách a průmyslu.
