Siemens 5SV33466KK12 5SV3346-6KK12 proudový chránič A 4pólový 63 A 0.03 A 400 V

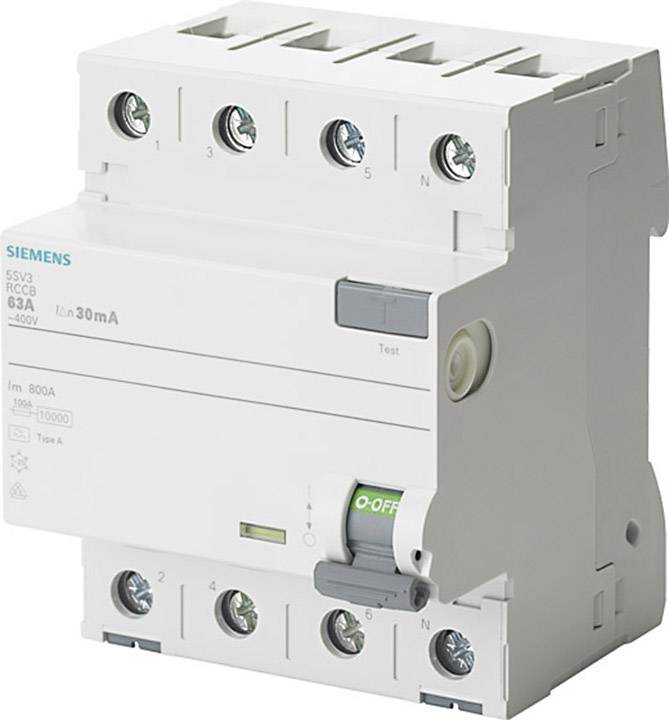

Na obrázku je zobrazen Siemens proudový chránič s jmenovitým proudem 63A a reziduálním proudem 30mA, který se typicky používá k předcházení úrazům elektrickým proudem.

Ilustrační obrázek

Schéma zapojení elektrického spínače se čtyřmi kontaktními místy, očíslovanými 1 až 6 a N. Znázorňuje tok elektrického proudu a body připojení.

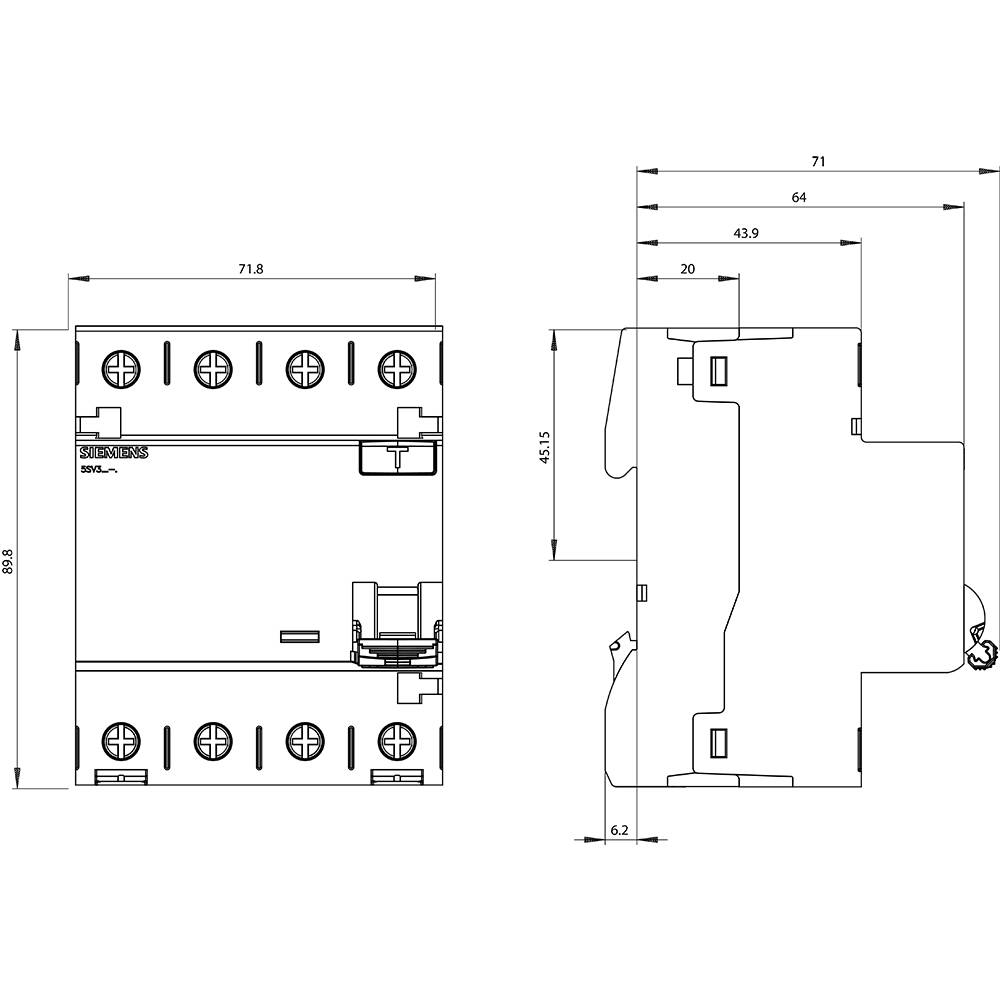

Technický výkres elektrického modulu s rozměry: šířka 71,8 mm, výška 89,5 mm a hloubka 71 mm. Zobrazuje pohledy zepředu a z boku.

1/3

Ilustrační obrázek

Kategorie produktu

proudový chránič

Pólů

Spouštěcí charakteristika

Jmenotivý zbytkový proud

0.03 A

Jmenovitý proud - filtr

63 A

Datasheety: (PDF)

Doručení: Čt 17. 9.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (8 109,00 Kč / kus)

8 109,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Mechanická životnost (spínacích cyklů): 10000
IP20, při montáž do rozvaděče, s připojenými vodiči

Kategorie produktu: proudový chránič

Pólů: 4

Spouštěcí charakteristika: A

Jmenotivý zbytkový proud: 0.03 A

Jmenovitý proud: 63 A

Jmenovitý proud - filtr: 63 A

Rozm.: (š x v x h) 72 x 90 x 70 mm

Vypínání: 0.8 kA

Obsah: 1 ks

Jmenovité napětí: 400 V

Šířka: 72 mm

V: 90 mm

Hloubka: 70 mm

Splňuje RoHS: ano

: DIN rail

: AC

: 70 mm

: 63 A

: 400 V

: 2000 V

: 4

: 0.03 A

: A

: NE

: 10 kA

: 1 kA

: 2

: 4

: NE

: 7035

: 4 W

: 50 Hz

: IP20

: ANO

: ANO

: 6

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1418931 Siemens 5SV33466KK12 5SV3346-6KK12 proudový chránič A 4pólový 63 A 0.03 A 400 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1418931 Siemens 5SV33466KK12 5SV3346-6KK12 proudový chránič A 4pólový 63 A 0.03 A 400 V

Popis

Proudový chránič, 4-pólový, typ a, in: 63 a, 30 mA, Un AC: 400 v, SIGRES (nepříznivé podmínky prostředí) spínače FI je ochrana proti poruchovému proudu Siemens patentovaná ochrana proti poruchovému proudu je důležitou součástí ochranných komponent SENTRON pro elektroinstalace, protože brání životu nebezpečným úrazům proudu způsobeným bezpečným odpojením nebezpečných poruchových proudů proti zemi. Vzniku požáru se může zabránit vzniku požáru. Ať už přímým dotykem částí pod napětím nebo nepřímým dotykem zařízení, ochrana je dosažena především rychlým odpojením. Proudový chránič Siemens 5SV se vyznačuje především: Komplexní ochrana osob a majetku před úrazem elektrickým proudem. 2. Zda jde o sinusové střídavé proudy nebo hladké stejnosměrné poruchové proudy - Siemens je vhodný pro všechny požadavky a speciální provedení. 3. spolehlivou bezpečností při instalaci díky standardně obsažené prostorové ochraně a ochraně proti dotyku. 4. rychlým uvolněním z nosné lišty, případně z přípojnice díky komfortnímu posuvnému ručnímu ovládacímu prvku. 5. Data matrix kód na zařízení nabízí rychle a jednoduše všechny informace kolem proudového chrániče. 6. Ochranní proudový chránič odpovídá normám DIN VDE. 7. Optimální technika pro vaši bezpečnost - pouze od Siemens.
