Siemens 5SV33463 5SV3346-3 proudový chránič F 63 A 0.03 A 400 V

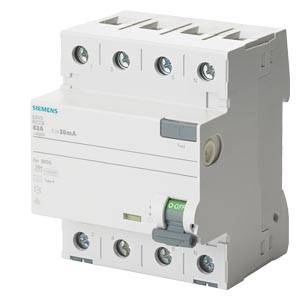

Bílý proudový chránič značky Siemens s šedým spínačem a zeleným označením 'ZAP'. Používá se k ochraně před elektrickým poruchovým proudem.

Ilustrační obrázek

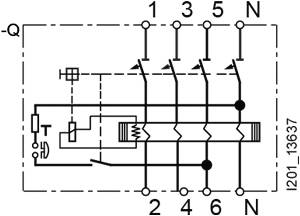

Schéma zapojení stykače se třemi hlavními kontakty, jednou cívkou, spínačem a odpory. Číslované svorky od 1 do 6 a N.

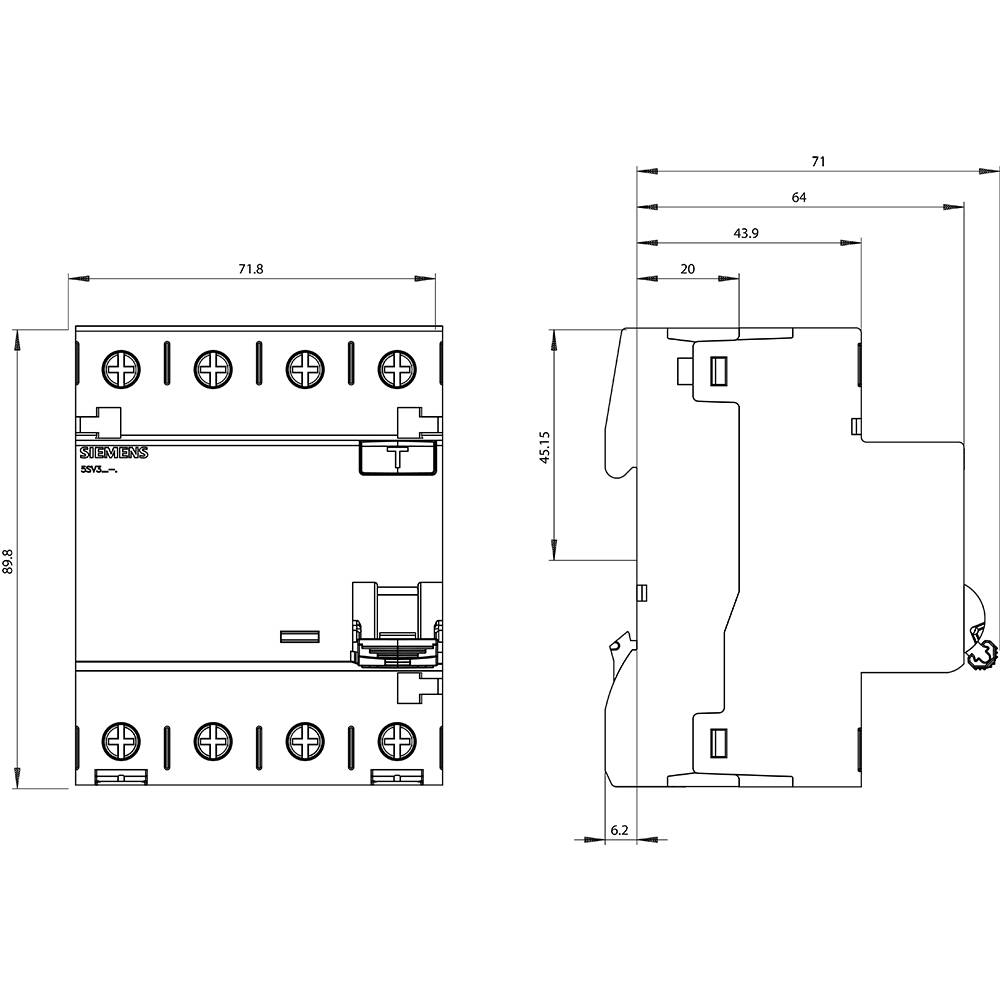

Technický výkres elektrického zařízení s rozměry: výška 89,5 mm, šířka 71,8 mm, hloubka 71 mm. Detailní boční pohled.

1/3

Ilustrační obrázek

Jmenovitý proud - filtr

63 A

Jmenotivý zbytkový proud

0.03 A

Pólů

Spouštěcí charakteristika

Kategorie produktu

proudový chránič

Datasheety: (PDF)

4 Ks

Přesahují vaše potřeby tento rámec?

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 649,00 Kč / kus)

Kč

Už jen 4 Ks skladem!

Nahlásit právní incident

Technické parametry

Mechanická životnost (spínacích cyklů): 10000
IP20, při montáž do rozvaděče, s připojenými vodiči

Jmenovitý proud: 63 A

Jmenovitý proud - filtr: 63 A

Obsah: 1 ks

Rozm.: (š x v x h) 72 x 90 x 70 mm

Hloubka: 70 mm

V: 90 mm

Šířka: 72 mm

Jmenotivý zbytkový proud: 0.03 A

Jmenovité napětí: 400 V

Vypínání: 0.8 kA

Pólů: 4

Spouštěcí charakteristika: F

Splňuje RoHS: ano

: DIN rail

: AC

: 70 mm

: 63 A

: 400 V

: 2000 V

: 4

: 0.03 A

: F

: NE

: 10 kA

: 3 kA

: 1

: 2

: 4

: ANO

: 7035

: NE

: 3.9 W

: 50 Hz

: IP20

: 0.75-35 mm²

: 0.75-35 mm²

: ANO

: -25-45 °C

: ANO

: 6

Kategorie produktu: proudový chránič

Ke stažení

List technických údajů

List technických údajů 1731803 Siemens 5SV33463 5SV3346-3 proudový chránič F 63 A 0.03 A 400 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1731803 Siemens 5SV33463 5SV3346-3 proudový chránič F 63 A 0.03 A 400 V

Popis

PROUDOVÝ chránič, 4-pólový, typ F, s krátkou prodlevou, in: 63 a, 30 mA, un AC: 400 v proudový chránič SENTRON 5SV3 pro komplexní ochranu osob a věcných hodnot před úrazem elektrickým proudem.
Proudový chránič zajišťuje spolehlivou ochranu při instalaci pomocí standardně dodávané inevlakové a dotykové ochrany. Pomocí pohodlného posuvného ručního ovladače můžete jistič FI bez nářadí odpojit od montážní lišty nebo z přípojnice. Díky datovému kódu na přístroji získáte rychlý přístup ke všem technickým údajům v online aplikaci Siemens App. Siemens Industry.
Ochranné spínače SENTRON lze díky běžnému příslušenství ze systémové skříně rozšířit o mnoho funkcí.
Optimální technika pro vaši bezpečnost - pouze od společnosti Siemens.
