Siemens 5SV33426GV01 5SV3342-6GV01 proudový chránič A 25 A 0.03 A 400 V

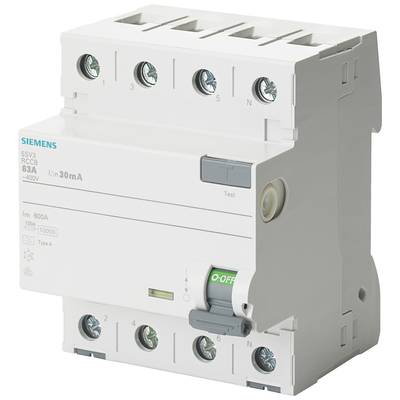

Bílý proudový chránič se zeleným vypínačem v poloze 'OFF'. Vhodný pro 63A, jmenovitý proud 30mA.

Ilustrační obrázek

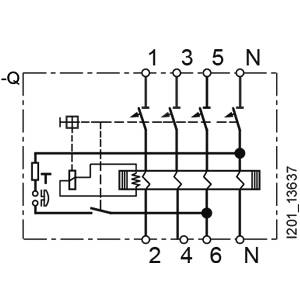

Schéma zapojení stykače s cívkou 'T' a svorkami 1, 2, 3, 4, 5, 6, Q, N, znázorněné s propojovacími čarami.

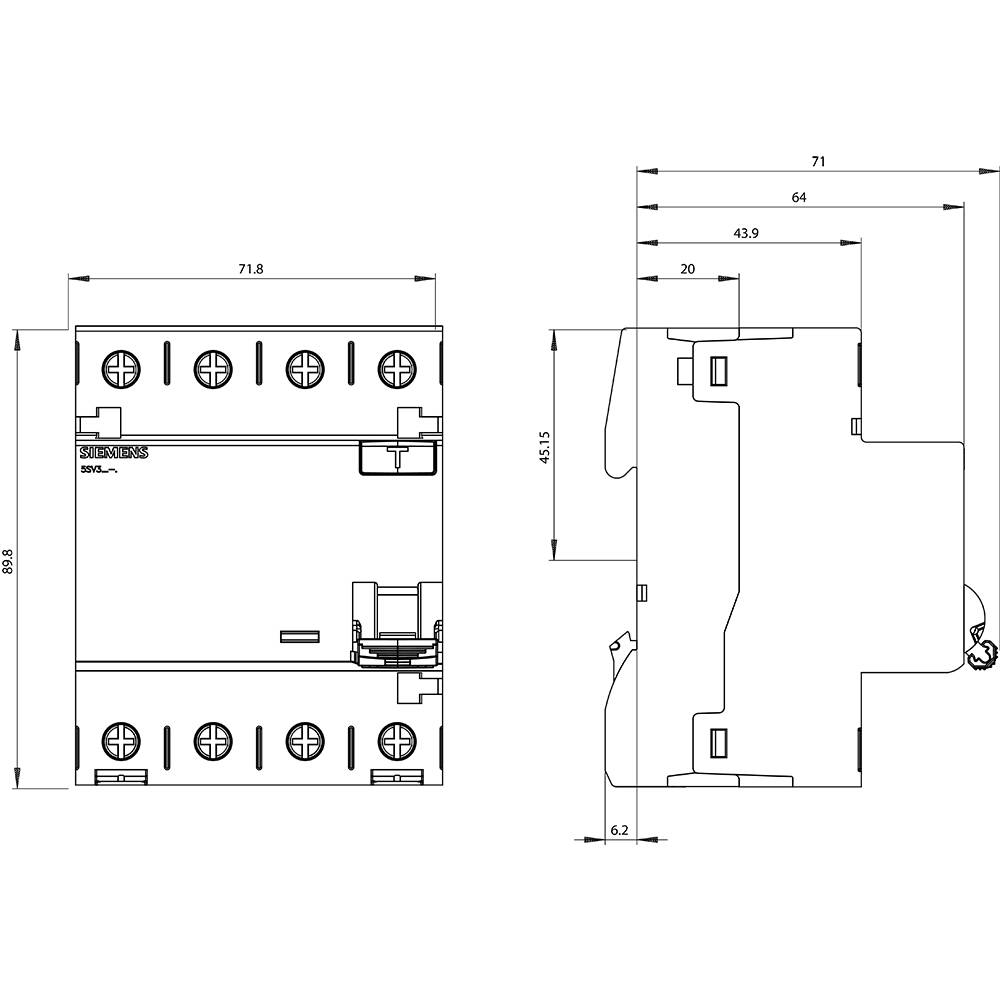

Technický výkres elektrické součástky s rozměry v milimetrech: 71,8 x 89,8, boční hloubka 74, rozměry a detaily ve dvou pohledech.

1/3

Ilustrační obrázek

Jmenovitý proud - filtr

25 A

Jmenotivý zbytkový proud

0.03 A

Pólů

Spouštěcí charakteristika

Kategorie produktu

proudový chránič

Datasheety: (PDF)

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Min.: 18

Násobky: 18

Celková cena (1 929,00 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Mechanická životnost (spínacích cyklů): 10000
IP20, při montáž do rozvaděče, s připojenými vodiči

Jmenovitý proud: 25 A

Jmenovitý proud - filtr: 25 A

Obsah: 1 ks

Rozm.: (š x v x h) 72 x 90 x 70 mm

Hloubka: 70 mm

V: 90 mm

Šířka: 72 mm

Jmenotivý zbytkový proud: 0.03 A

Jmenovité napětí: 400 V

Vypínání: 0.8 kA

Pólů: 4

Spouštěcí charakteristika: A

Splňuje RoHS: ano

: DIN rail

: AC

: 70 mm

: 25 A

: 400 V

: 2000 V

: 4

: 0.03 A

: A

: NE

: 10 kA

: 1 kA

: 1

: 2

: 4

: NE

: 7035

: 1.3 W

: 50 Hz

: IP20

: ANO

: ANO

: 6

Kategorie produktu: proudový chránič

Ke stažení

List technických údajů

List technických údajů 1699651 Siemens 5SV33426GV01 5SV3342-6GV01 proudový chránič A 25 A 0.03 A 400 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1699651 Siemens 5SV33426GV01 5SV3342-6GV01 proudový chránič A 25 A 0.03 A 400 V

Popis

PROUDOVÝ chránič, 4-pólový, typ a, in: 25 a, 30 mA, un AC: 400 v, velké balení, 4x proudový chránič SENTRON 18 SV3 pro komplexní ochranu osob a majetku před úrazem elektrickým proudem.
Proudový chránič zajišťuje spolehlivou ochranu při instalaci pomocí standardně dodávané inevlakové a dotykové ochrany. Pomocí pohodlného posuvného ručního ovladače můžete jistič FI bez nářadí odpojit od montážní lišty nebo z přípojnice. Díky datovému kódu na přístroji získáte rychlý přístup ke všem technickým údajům v online aplikaci Siemens App. Siemens Industry.
Ochranné spínače SENTRON lze díky běžnému příslušenství ze systémové skříně rozšířit o mnoho funkcí.
Optimální technika pro vaši bezpečnost - pouze od společnosti Siemens.
