Siemens 5SV33116 Siemens Dig.Industr. proudový chránič A 2pólový 16 A 0.03 A 230 V

Jistič Siemens, model 5SV3, s jmenovitým proudem 40A a reziduálním proudem 30 mA, šedý, připravený k montáži.

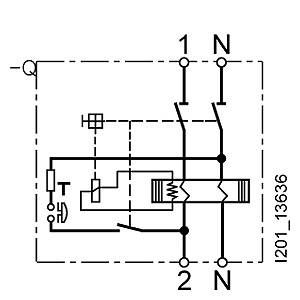

Schéma elektrického obvodu s relé a cívkami. Znázornění propojení a kontaktů s detaily součástky T.

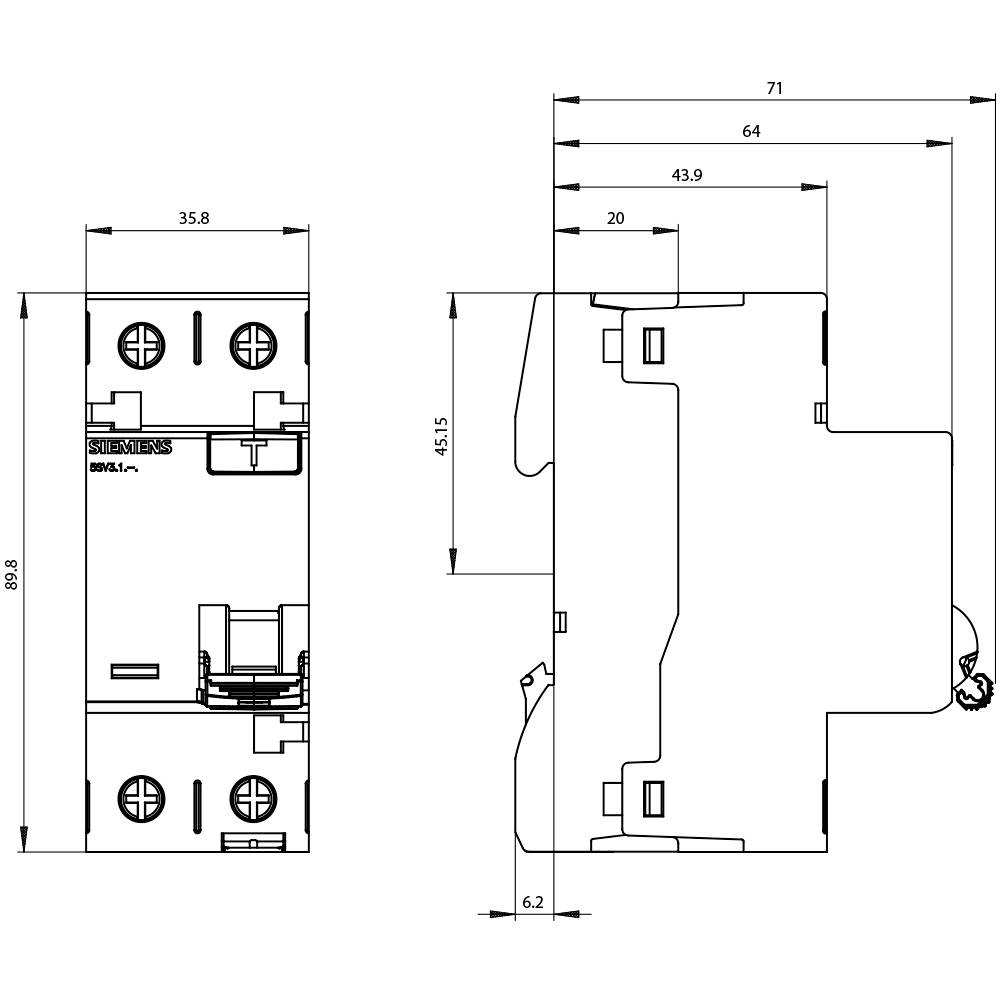

Technický výkres elektrického spínače ve dvou pohledech s přesnými rozměry v milimetrech pro šířku a výšku.

1/3

Jmenovitý proud - filtr

16 A

Jmenotivý zbytkový proud

0.03 A

Pólů

Spouštěcí charakteristika

Kategorie produktu

proudový chránič

Datasheety: (PDF)

Zobrazit alternativy

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 189,00 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Mechanická životnost (spínacích cyklů): 10000
IP20, při montáž do rozvaděče, s připojenými vodiči

Jmenovitý proud: 16 A

Jmenovitý proud - filtr: 16 A

Obsah: 1 ks

Rozm.: (š x v x h) 36 x 90 x 70 mm

Barva: šedá

Hloubka: 70 mm

V: 90 mm

Šířka: 36 mm

Jmenotivý zbytkový proud: 0.03 A

Provedení: Provedení produktu: okamžitý; montáž na DIN lištu

Jmenovité napětí: 230 V

Vypínání: 0.5 kA

Pólů: 2

Spouštěcí charakteristika: A

Splňuje RoHS: ano

: DIN rail

: AC

: 70 mm

: 16 A

: 230 V

: 2000 V

: 2

: 0.03 A

: A

: NE

: 10 kA

: 1 kA

: 2

: 2

: NE

: 7035

: NE

: 0.4 W

: 50 Hz

: IP20

: 0.75-35 mm²

: 0.75-35 mm²

: ANO

: -25-45 °C

: ANO

: 6

Kategorie produktu: proudový chránič

Ke stažení

List technických údajů

List technických údajů 1419238 Siemens 5SV33116 Siemens Dig.Industr. proudový chránič A 2pólový 16 A 0.03 A 230 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1419238 Siemens 5SV33116 Siemens Dig.Industr. proudový chránič A 2pólový 16 A 0.03 A 230 V

Popis

PROUDOVÝ chránič, 2pólový, typ a, in: 16 a, 30 mA, un AC: 230 v proudový chránič SENTRON 5SV3 pro komplexní ochranu osob a majetku před úrazem elektrickým proudem.
Proudový chránič zajišťuje spolehlivou ochranu při instalaci pomocí standardně dodávané inevlakové a dotykové ochrany. Pomocí pohodlného posuvného ručního ovladače můžete jistič FI bez nářadí odpojit od montážní lišty nebo z přípojnice. Díky datovému kódu na přístroji získáte rychlý přístup ke všem technickým údajům v online aplikaci Siemens App. Siemens Industry.
Ochranné spínače SENTRON lze díky běžnému příslušenství ze systémové skříně rozšířit o mnoho funkcí.
Optimální technika pro vaši bezpečnost - pouze od společnosti Siemens.
