Siemens 5SU13566GV06 proudový chránič/elektrický jistič 6 A

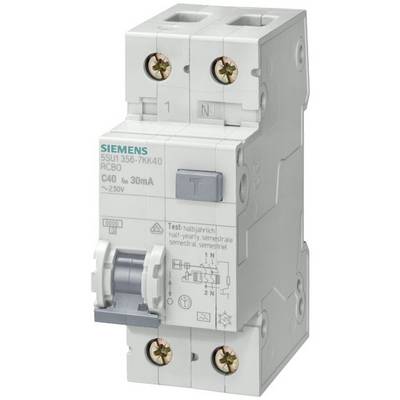

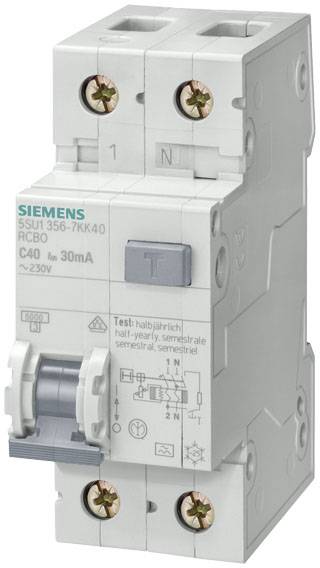

Duální jistič od Siemens, model C40, pro ochranu před zkratem a přetížením, s testovací tlačítkem.

Ilustrační obrázek

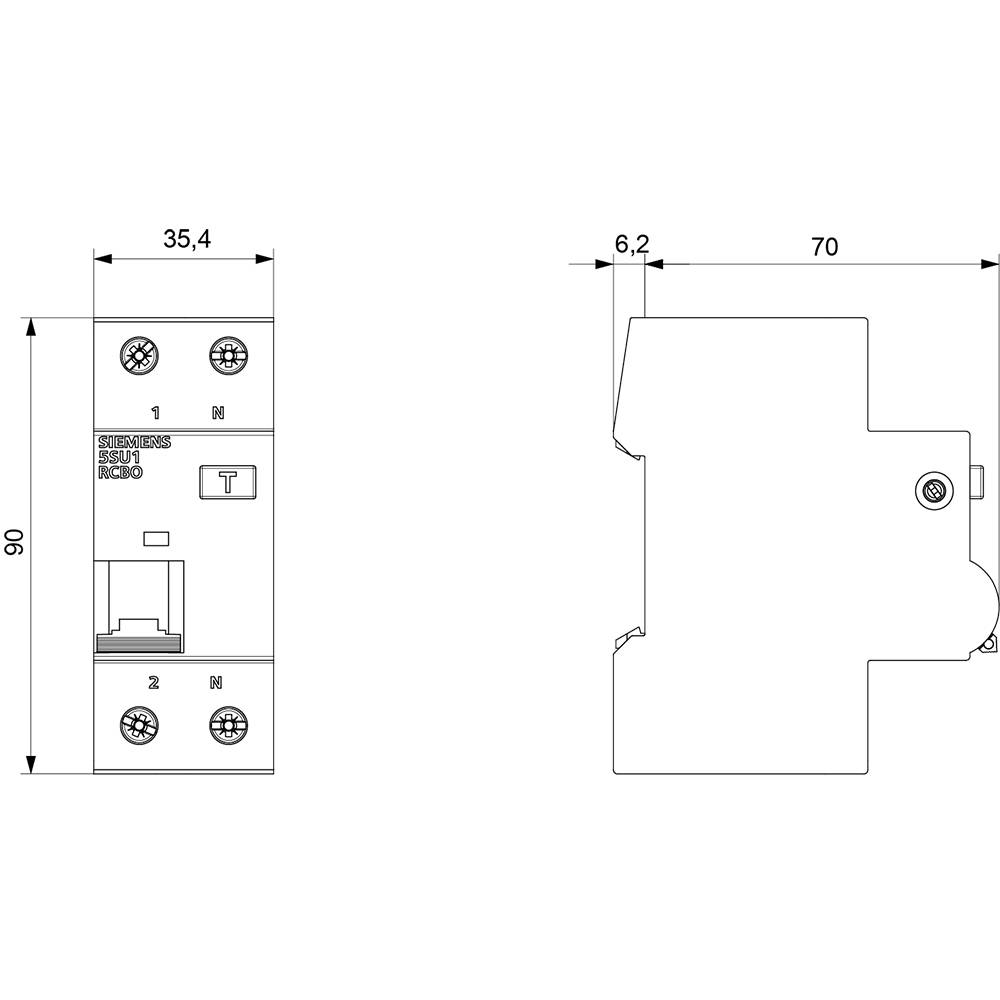

Technický výkres elektrického spínače s rozměry: šířka 35,4 mm, hloubka 70 mm a výška 90 mm. Boční a přední pohled.

1/2

Ilustrační obrázek

Kategorie produktu

proudový chránič/elektrický jistič

Pólů

Spouštěcí charakteristika

Jmenovitý proud - filtr

6 A

Vypínání

6 kA

Datasheety: (PDF)

Doručení: Pá 30. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet (velikost balení 36 ks)

Celková cena (1 859,94 Kč / kus)

66 957,85 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Počet jednotek šířky: 2
Počet zkušebních cyklů / pro environmentální přezkum: 28
Utahovací moment / při šroubové připojení / minimální: 2,5 Nm
Utahovací moment / při šroubovacím připojení / max.: 3 Nm
Provedení základního typu: 5SU1
Montážní poloha: libovolná
Hloubka: 70 mm
Mechanická životnost (8 spínacích cyklů) / typicky: 10000
Počet pólů / poznámka: 1P+N.
Počet pólů / se zajištěním: 1
Poloha / síťový kabel: Horní nebo spodní
Vybavení výrobku / ochrana proti dotyku: Ano
Výrobek / bezhalogenový: Ano
Produktová stopka / plombovatelná: Ano
Produkty / bez silikonů: Ano
Funkce produktu / nulový vodič: Ano
Spínací schopnost (ICU+): 25 kA
Spínací schopnost proudu / dle EN 60898: 6 kA
Spínací schopnost proudu / podle IEC 60947-2: 25 kA
Stupeň krytí IP: IP20, při montáži rozvaděče, s připojenými vodiči
Okolní teplota / během provozu / minimální: -25 °C.
Okolní teplota / během provozu / maximálně: +55 °C.
Ztrátový výkon / při jmenovité hodnotě proudu / při AC / při teplém provozním stavu / na pól: 2,7 W.
Ztrátový výkon / maximální: 5,4 W.
Stupeň znečištění: 2
Napájecí frekvence: 50 Hz
Provozní frekvence / poznámka: 50 Hz
Kategorie přepětí: III
Vypínací charakteristika: Okamžitý
Vypínací poruchový proud: 30 mA
Vhodné pro integraci / instalaci pod omítku: Ano
Izolační napětí: 264 V
Ochranná funkce / nesprávné spuštění: Ano
Napájecí napětí / pro zkušební zařízení / minimální: 195 V.
Připojitelný průřez vodiče / jeden drát: 0,75 mm² až 35 m²
Připojovací průřez vodiče / jemný drát / při kabelové úpravě o dutin: 0,75 mm² - 25 m²
Připojitelný průřez vodiče / vícežilový: 0,75 mm² - 35 m²

Provedení: nezpožďující

Jmenovité napětí: 230/240 V/AC

Kategorie produktu: proudový chránič/elektrický jistič

Pólů: 2

Třída provozu: 3

Spouštěcí charakteristika: B

Splňuje RoHS: ano

Rozm.: (š x v x h) 36 x 90 x 77 mm

Obsah: 36 ks

Jmenovitý proud: 6 A

Jmenovitý proud - filtr: 6 A

Vypínání: 6 kA

Šířka: 36 mm

V: 90 mm

Hloubka: 77 mm

: AC

: 70 mm

: 6 A

: 230 V

: B

: 264 V

: 0.03 A

: A

: 1 kA

: 3

: 2

: 2

: 2

: IP20

: 1

: ANO

: 25 kA

: ANO

: 2

: ANO

: 4

: 6

: Undelayed

: 6

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2262674 Siemens 5SU13566GV06 proudový chránič/elektrický jistič 6 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2262674 Siemens 5SU13566GV06 proudový chránič/elektrický jistič 6 A

Popis

5SU1 FI/LS typ a 30mA B6 6 kA 1+N 2TE, velké balení 36 ks FI/LS pro kombinovanou ochranu proti zkratu a ochranu proti dotyku. Patentované spínače FI/LS společnosti Siemens - jako důležitá součást ochranných přístrojů SENTRON pro elektroinstalace umožňují kombinovanou osobní, požární a ochranu vodičů v jednom zařízení. Kromě detekce chybových proudů nabízejí díky integrovanému zařízení pro ochranu proti nadproudu také spolehlivou ochranu proti zkratu a přetížení. Spínače Siemens FI/LS se vyznačují především kombinací proudového chrániče a jističe. Zvýšená bezpečnost provozu a dostupnost zařízení díky oddělenému odpojení příslušného obvodu. 2. Zda jde o sinusové střídavé proudy nebo hladké stejnosměrné poruchové proudy - Siemens je vhodný pro všechny požadavky a speciální provedení. 3. spolehlivou bezpečností při instalaci díky standardně obsažené prostorové ochraně a ochraně proti dotyku. 4. rychlým uvolněním z nosné lišty, případně z přípojnice díky komfortnímu posuvnému ručnímu ovládacímu prvku. 5. Průhledný ukazatel polohy sepnutí. 6. Data matrix kód na zařízení nabízí rychle a jednoduše všechny informace kolem FI/LS spínače. 7. Buďte chráněni podle norem: Spínače FI/LS odpovídají ustanovením DIN VDE. 8. Optimální technika pro vaši bezpečnost - pouze od Siemens.
