Siemens 5SL61026 5SL6102-6 elektrický jistič 2 A

Jistič Siemens s označením 'C16', vhodný pro napětí 230/400V. Obsahuje pokyny 'ZAP' a 'VYP'.

Ilustrační obrázek

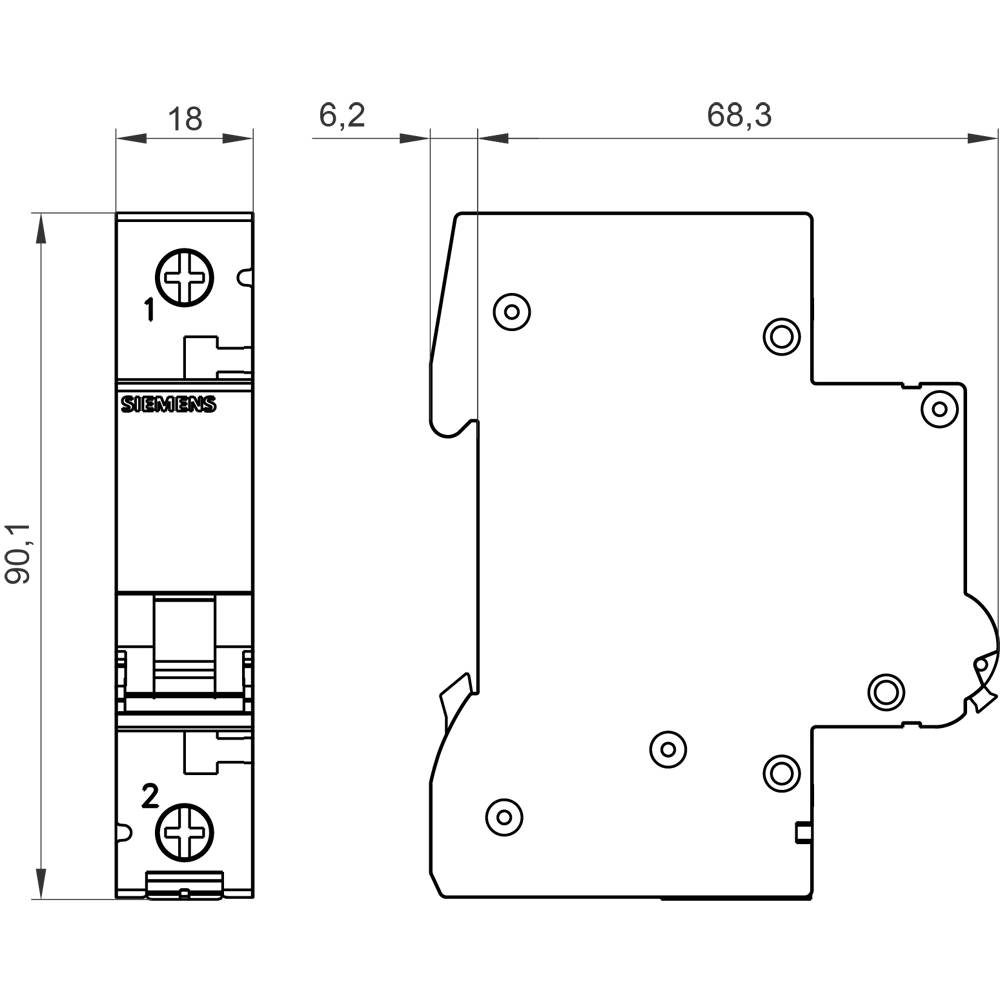

Rozměrový výkres elektrického zařízení s rozměry 90,1 x 18 x 68,3 mm. Zobrazuje přední a boční pohled včetně montážních detailů.

1/2

Ilustrační obrázek

Jmenovitý proud - filtr

2 A

Pólů

Spouštěcí charakteristika

Kategorie produktu

elektrický jistič

Provedení

Elektrický jistič 5SL

Datasheety: (PDF)

28 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (249,99 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Počet jednotek šířky: 1Počet zkušebních cyklů / pro environmentální přezkum: 6Utahovací moment / při šroubové připojení / minimální: 2,5 NmUtahovací moment / při šroubovacím připojení / max.: 3 NmProvedení základního typu: 5SL6Způsob uchycení: Montážní lištaVhodné pro použití: Bydlení / infrastrukturaMontážní poloha: libovolnáHloubka: 70 mmIzolační napětí / při jednofázovém provozu / při AC: 250 V.Izolační napětí / při vícefázovém provozu / při AC: 440 V.Mechanická životnost (8 spínacích cyklů) / typicky: 10000Počet pólů / Poznámka: 1PPoloha / síťový kabel: LibovolnáVybavení výrobku / ochrana proti dotyku: AnoVýrobek / bezhalogenový: AnoProduktová stopka / plombovatelná: AnoProdukty / bez silikonů: AnoDodatečné vybavení: AnoSpínací schopnost proudu / dle EN 60898: 6 kASpínací schopnost proudu / podle IEC 60947-2: 6 kAStupeň krytí IP: IP20, s připojenými vodičiOkolní teplota / během provozu / minimální: -25 °C.Okolní teplota / během provozu / maximálně: +45 °C.Ztrátový výkon / při jmenovité hodnotě proudu / při AC / při teplém provozním stavu / na pól: 1,9 W.Ztrátový výkon / maximální: 1,9 W.Stupeň znečištění: 2Napájecí frekvence: 50 HzKategorie přepětí: IIIProvozní napětí / minimální: 24 V.Připojitelný průřez vodiče / jeden drát: 0,75 mm² až 25 m²Připojovací průřez vodiče / jemný drát / při kabelové úpravě o dutin: 0,75 mm² - 25 m²Připojitelný průřez vodiče / vícežilový: 0,75 mm² - 25 m²

Provedení: Elektrický jistič 5SL

Jmenovité napětí: 230/400 V/AC

Třída provozu: 3

Splňuje RoHS: ano

Jmenovitý proud - filtr: 2 A

Jmenovitý proud: 2 A

Rozm.: (š x v x h) 18 x 90 x 76 mm

Obsah: 1 ks

Hloubka: 76 mm

V: 90 mm

Šířka: 18 mm

Pólů: 1

Spouštěcí charakteristika: B

Provozní napětí: 440 V/AC

Hmotnost: 0

: AC

: 70 mm

: 2 A

: 400 V

: B

: 3

: 2

: 1

: NE

: NE

: 0.75-25 mm²

: 0.75-25 mm²

: -25-45 °C

: NE

: ANO

: 1

: 6 kA

: 6 kA

: 6 kA

: 6 kA

Kategorie produktu: elektrický jistič

Ke stažení

List technických údajů

List technických údajů 2757709 Siemens 5SL61026 5SL6102-6 elektrický jistič 2 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2757709 Siemens 5SL61026 5SL6102-6 elektrický jistič 2 A

Popis

Elektrický jistič 230/400V 6 kA, 1pól., B, 2 a jistič vedení SENTRON 5SL pro bezpečnou ochranu proti zkratu a přetížení pro standardní použití v obytných a určený k použití.Montáž a demontáž zařízení bez použití nářadí. Jednoduché zapojení napájení přes zadní přípojnici.Jistič 5SL je k dispozici v 1, 2, 3, 4 a v 1+N a 3+N-pólovém provedení a v dalších zvláštních typech.Rozsáhlé příslušenství, jako např. Pomocný spínač pro mnohostranné rozšíření funkcí.Jednoduše bezpečný s ochrannými přístroji SENTRON.

Tento text byl přeložen strojově.
