Name: Siemens 4NC5432-2DH21 4NC54322DH21 proudový transformátor 1fázový Primární proud 1000 A Sekundární proud 5 A Ø průchodky
Brand: Siemens
SKU: 1750149
Availability: BackOrder

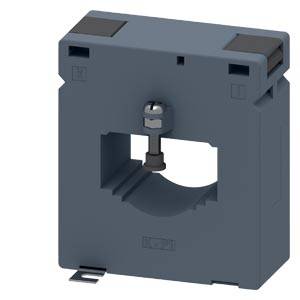

Obdélníkový šedý proudový transformátor s centrálním otvorem pro vedení kabelů, používaný v elektrických obvodech.

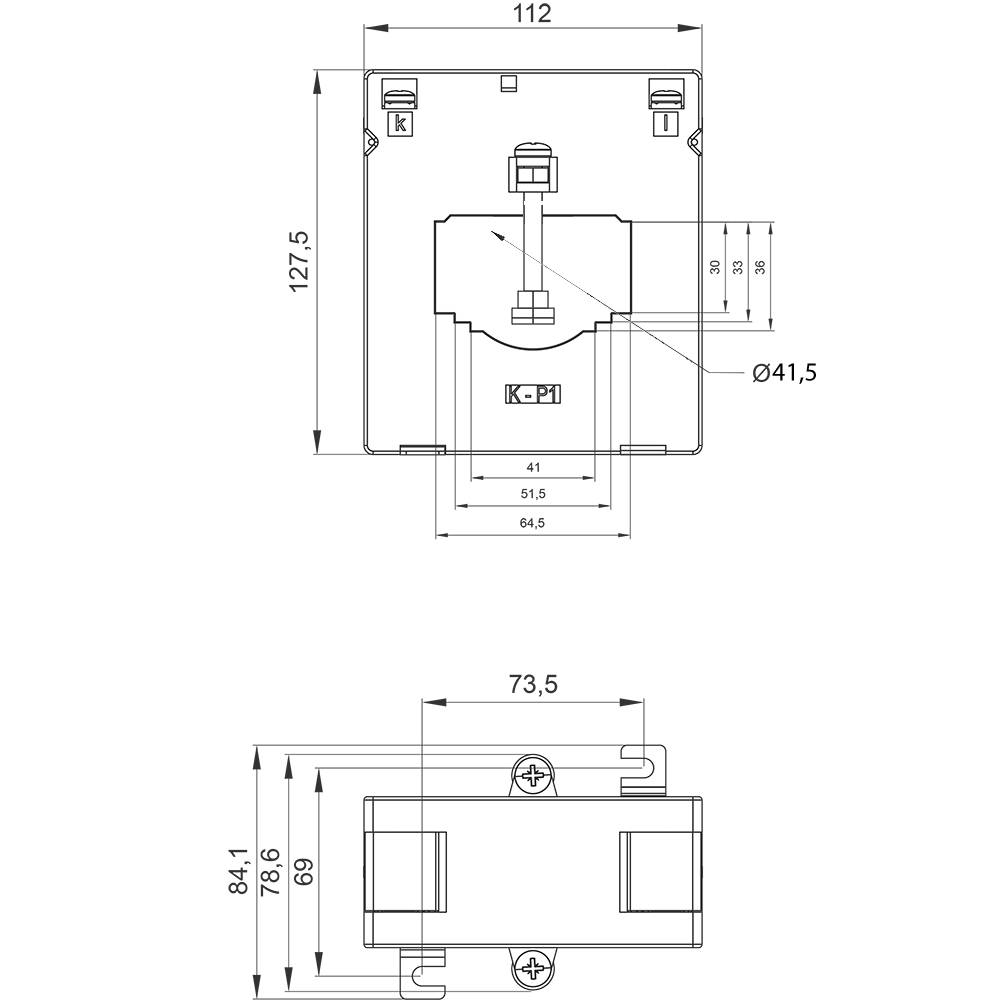

Technický výkres elektrického spínače s rozměry: 127,5 x 112 mm, včetně detailů umístění šroubů a připojovacích rozměrů.

1/2

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 089,00 Kč / kus)

3 089,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

TRANSFORMÁTOR PROUDU 1000/5A 10VA KL0,5.

Vstupní proud 1000 A
Druhotný výstupní proud 5 A
Ø průchodky vodiče 41 mm

Technické parametry

Stupeň krytí: IP20
Teplota okolí: -30 °C až +55 °C
Provozní frekvence: 50/60 Hz

Kategorie produktu: proudový transformátor 1fázový

Druh upevnění: upevnění pomocí šroubů

Primární proud: 1000 A

Sekundární proud: 5 A

: 10 VA

Ø průchodky vodiče: 41 mm

Třída přesnosti: 0,5

Typ: 4NC5432-2DH21

Rozm.: (d x š x v) 77 x 112 x 127.5 mm

Hmotnost: 1052 g

Druhotný výstupní proud: 5 A

Vstupní proud: 1000 A

Šířka: 112 mm

V: 127.5 mm

Délka: 77 mm

: Attachable current transformer

: 0.5

: 41 mm

: 1

: 1000 A

: 10 VA

: 5 A

: FS 10

: ANO

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Ø průchodky vodiče

Primární proud

Sekundární proud

Výkon

Siemens 4NC5112-0CB21 4NC51120CB21 proudový transformátor 1fázový Primární proud 50 A Sekundární proud 1 A Průchodka pro vodič (výška x šířka):19 x 19 mm Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728566

Doručení: St 11. 11.

Conrad Electronic

19 mm

50 A

1 A

1.2 VA

Min.: 1

Násobky: 1

2 215,00 Kč^*

Siemens 4NC5113-2CB21 4NC51132CB21 proudový transformátor 1fázový Primární proud 60 A Sekundární proud 5 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728567

Doručení: St 11. 11.

Conrad Electronic

19 mm

60 A

5 A

1.2 VA

Min.: 1

Násobky: 1

2 009,00 Kč^*

Siemens 4NC5115-0CC21 4NC51150CC21 proudový transformátor 1fázový Primární proud 75 A Sekundární proud 1 A Průchodka pro vodič (výška x šířka):19 x 19 mm Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728568

Doručení: St 11. 11.

Conrad Electronic

19 mm

75 A

1 A

2.5 VA

Min.: 1

Násobky: 1

2 215,00 Kč^*

Siemens 4NC5115-2CC21 4NC51152CC21 proudový transformátor 1fázový Primární proud 75 A Sekundární proud 5 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728686

Doručení: St 11. 11.

Conrad Electronic

19 mm

75 A

5 A

2.5 VA

Min.: 1

Násobky: 1

2 009,00 Kč^*

Siemens 4NC5117-0CC21 4NC51170CC21 proudový transformátor 1fázový Primární proud 100 A Sekundární proud 1 A Průchodka pro vodič (výška x šířka):19 x 19 mm Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728687

Doručení: St 11. 11.

Conrad Electronic

19 mm

100 A

1 A

2.5 VA

Min.: 1

Násobky: 1

2 215,00 Kč^*

Siemens 4NC5117-0DA21 4NC51170DA21 proudový transformátor 1fázový Primární proud 100 A Sekundární proud 1 A Průchodka pro vodič (výška x šířka):19 x 19 mm Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728688

Doručení: St 11. 11.

Conrad Electronic

19 mm

100 A

1 A

1 VA

Min.: 1

Násobky: 1

2 319,00 Kč^*

Siemens 4NC5117-2CC21 4NC51172CC21 proudový transformátor 1fázový Primární proud 100 A Sekundární proud 5 A Průchodka pro vodič (výška x šířka):19 x 19 mm Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728689

Doručení: St 11. 11.

Conrad Electronic

19 mm

100 A

5 A

2.5 VA

Min.: 1

Násobky: 1

2 009,00 Kč^*

Siemens 4NC5117-2DA21 4NC51172DA21 proudový transformátor 1fázový Primární proud 100 A Sekundární proud 5 A Průchodka pro vodič (výška x šířka):19 x 19 mm Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728690

Doručení: St 11. 11.

Conrad Electronic

19 mm

100 A

5 A

1 VA

Min.: 1

Násobky: 1

2 319,00 Kč^*

Siemens 4NC5121-0CC21 4NC51210CC21 proudový transformátor 1fázový Primární proud 150 A Sekundární proud 1 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728691

Doručení: St 11. 11.

Conrad Electronic

19 mm

150 A

1 A

2.5 VA

Min.: 1

Násobky: 1

2 215,00 Kč^*

Siemens 4NC5121-0DC21 4NC51210DC21 proudový transformátor 1fázový Primární proud 150 A Sekundární proud 1 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1751319

Doručení: St 11. 11.

Conrad Electronic

19 mm

150 A

1 A

2.5 VA

Min.: 1

Násobky: 1

2 319,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1750149 Siemens 4NC5432-2DH21 4NC54322DH21 proudový transformátor 1fázový Primární proud 1000 A Sekundární proud 5 A Ø průchodky

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1750149 Siemens 4NC5432-2DH21 4NC54322DH21 proudový transformátor 1fázový Primární proud 1000 A Sekundární proud 5 A Ø průchodky

Popis

Transformátor proudu 1000/5A 10VA KL0,5 proudu 4NC. Nasouvací proudový měnič se používá pro primární jmenovité proudy od 40 a do 3000 a, primární jmenovitý proud 5 a nebo 1 a a pro třídy 0,2S, 0,5 a 1. Hodí se také pro měřicí funkce s měřícími funkcemi s PAC a AI Energy Meter díky lepší přesnosti a najdou uplatnění ve strojírenství především u nových zařízení se středním elektrickým výkonem nebo ve výrobě zařízení.
