Siemens 4NC5223-0CE21 4NC52230CE21 proudový transformátor 1fázový Primární proud 250 A Sekundární proud 1 A Průchodka pr

Zařízení podobné proudovému transformátoru s obdélníkovou štěrbinou a kovovým šroubovým upevněním uprostřed, určené pro měření elektrického proudu.

Ilustrační obrázek

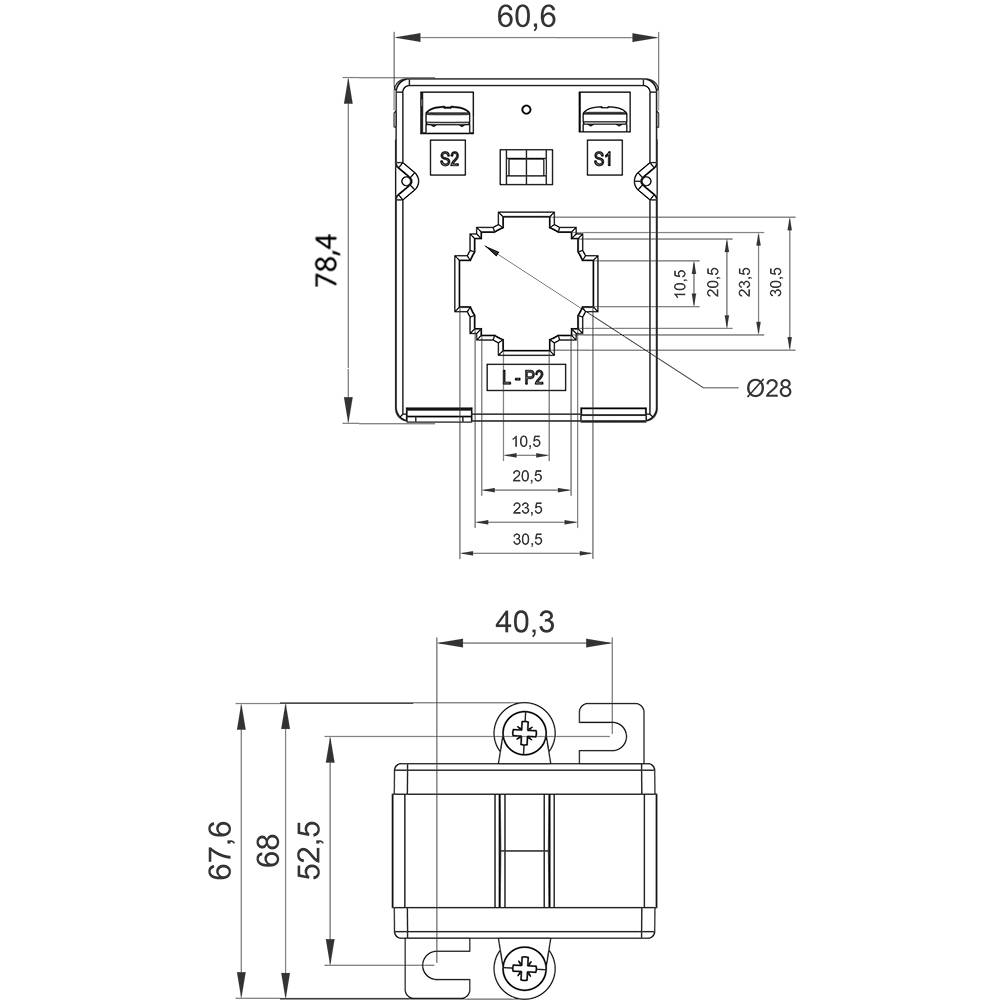

Technický výkres elektrické součástky s rozměry: 60,6 x 40,3 mm, výška 78,4 mm. Různé pohledy a kótovací značení.

1/2

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 830,58 Kč / kus)

1 830,58 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

TRANSFORMÁTOR PROUDU 250/1A, 5 VA KL1,0.

Vstupní proud 250 A
Druhotný výstupní proud 1 A
Ø průchodky vodiče 28 mm

Technické parametry

Stupeň krytí: IP20
Teplota okolí: -30 °C až +55 °C
Provozní frekvence: 50/60 Hz

Kategorie produktu: proudový transformátor 1fázový

Druh upevnění: upevnění pomocí šroubů

Primární proud: 250 A

Sekundární proud: 1 A

: 5 VA

Ø průchodky vodiče: 28 mm

Třída přesnosti: 1

Typ: 4NC5223-0CE21

Rozm.: (d x š x v) 65 x 60 x 78.5 mm

Hmotnost: 433 g

Druhotný výstupní proud: 1 A

Vstupní proud: 250 A

Průchodka pro vodič (šířka): 28 mm

Průchodka pro vodič (výška x šířka): 28 x 28 mm

Průchodka pro vodič (výška): 28 mm

Šířka: 60 mm

V: 78.5 mm

Délka: 65 mm

: Attachable current transformer

: 1

: 28 mm

: 1

: 250 A

: 5 VA

: 1 A

: FS 10

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Primární proud

Výkon

Sekundární proud

Ø průchodky vodiče

Siemens 4NC5121-2DC21 4NC51212DC21 proudový transformátor 1fázový Primární proud 150 A Sekundární proud 5 A Průchodka pro vodič (výška x šířka):19 x 19 mm Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1700799

150 A

2.5 VA

5 A

19 mm

Siemens 4NC5121-2FA21 4NC51212FA21 proudový transformátor 1fázový Primární proud 150 A Sekundární proud 5 A upevnění pomocí šroubů 1 ks

Objednací číslo:1700800

150 A

1 VA

5 A

Siemens 4NC5122-0CE21 proudový transformátor 1fázový Primární proud 200 A Sekundární proud 1 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1700801

200 A

5 VA

1 A

19 mm

Siemens 4NC5123-0CE21 4NC51230CE21 proudový transformátor 1fázový Primární proud 250 A Sekundární proud 1 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1700802

250 A

5 VA

1 A

19 mm

Siemens 4NC5123-2DE21 4NC51232DE21 proudový transformátor 1fázový Primární proud 250 A Sekundární proud 5 A Průchodka pro vodič (výška x šířka):19 x 19 mm Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1706513

250 A

5 VA

5 A

19 mm

Siemens 4NC5112-0CB21 4NC51120CB21 proudový transformátor 1fázový Primární proud 50 A Sekundární proud 1 A Průchodka pro vodič (výška x šířka):19 x 19 mm Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728566

50 A

1.2 VA

1 A

19 mm

Siemens 4NC5113-2CB21 4NC51132CB21 proudový transformátor 1fázový Primární proud 60 A Sekundární proud 5 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728567

60 A

1.2 VA

5 A

19 mm

Siemens 4NC5115-0CC21 4NC51150CC21 proudový transformátor 1fázový Primární proud 75 A Sekundární proud 1 A Průchodka pro vodič (výška x šířka):19 x 19 mm Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728568

75 A

2.5 VA

1 A

19 mm

Siemens 4NC5115-2CC21 4NC51152CC21 proudový transformátor 1fázový Primární proud 75 A Sekundární proud 5 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728686

75 A

2.5 VA

5 A

19 mm

Siemens 4NC5117-0CC21 4NC51170CC21 proudový transformátor 1fázový Primární proud 100 A Sekundární proud 1 A Průchodka pro vodič (výška x šířka):19 x 19 mm Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728687

100 A

2.5 VA

1 A

19 mm

Ke stažení

List technických údajů

List technických údajů 1728701 Siemens 4NC5223-0CE21 4NC52230CE21 proudový transformátor 1fázový Primární proud 250 A Sekundární proud 1 A Průchodka pr

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1728701 Siemens 4NC5223-0CE21 4NC52230CE21 proudový transformátor 1fázový Primární proud 250 A Sekundární proud 1 A Průchodka pr

Popis

Transformátor proudu 250/1A, 5 VA KL1,0, 4 NC. Nasouvací proudový měnič se používá pro primární jmenovité proudy od 40 a do 3000 a, primární jmenovitý proud 5 a nebo 1 a a pro třídy 0,2S, 0,5 a 1. Hodí se také pro měřicí funkce s měřícími funkcemi s PAC a AI Energy Meter díky lepší přesnosti a najdou uplatnění ve strojírenství především u nových zařízení se středním elektrickým výkonem nebo ve výrobě zařízení.
