Siemens 4NC5123-2DE21 4NC51232DE21 proudový transformátor 1fázový Primární proud 250 A Sekundární proud 5 A Ø průchodky

Šedý plastový transformátor se šroubovým upevněním uprostřed, vhodný pro měření proudu v elektrických aplikacích.

Ilustrační obrázek

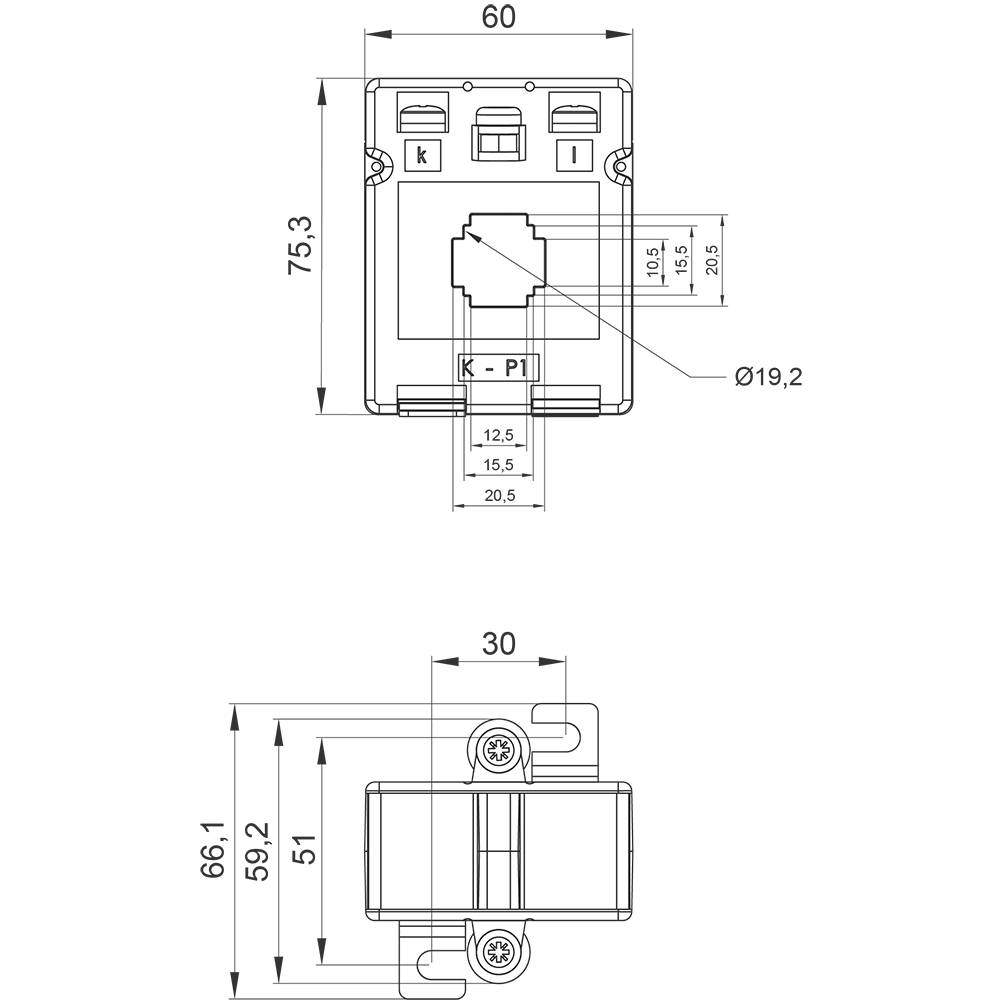

Technický výkres elektrické součástky s rozměry: 75,3 x 60 mm. Zobrazení přední a boční pohled včetně detailů připojení.

1/2

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Pá 2. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 871,90 Kč / kus)

1 871,90 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

TRANSFORMÁTOR PROUDU 250/5A 5VA KL0,5.

Ø průchodky vodiče 19 mm

Technické parametry

Stupeň krytí: IP20
Teplota okolí: -30 °C až +55 °C
Provozní frekvence: 50/60 Hz

Kategorie produktu: proudový transformátor 1fázový

Druh upevnění: upevnění pomocí šroubů

Primární proud: 250 A

Sekundární proud: 5 A

: 5 VA

Ø průchodky vodiče: 19 mm

Třída přesnosti: 0,5

Typ: 4NC5123-2DE21

Rozm.: (d x š x v) 55 x 60 x 75 mm

Hmotnost: 333 g

Šířka: 60 mm

V: 75 mm

Délka: 55 mm

: Attachable current transformer

: 0.5

: 19 mm

: 1

: 250 A

: 5 VA

: 5 A

: FS 10

: ANO

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Primární proud

Výkon

Sekundární proud

Ø průchodky vodiče

Siemens 4NC5123-2DE21 4NC51232DE21 proudový transformátor 1fázový Primární proud 250 A Sekundární proud 5 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1706513

Tento produkt

250 A

5 VA

5 A

19 mm

Siemens 4NC5121-2DC21 4NC51212DC21 proudový transformátor 1fázový Primární proud 150 A Sekundární proud 5 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1700799

150 A

2.5 VA

5 A

19 mm

Siemens 4NC5121-2FA21 4NC51212FA21 proudový transformátor 1fázový Primární proud 150 A Sekundární proud 5 A upevnění pomocí šroubů 1 ks

Objednací číslo:1700800

150 A

1 VA

5 A

Siemens 4NC5122-0CE21 proudový transformátor 1fázový Primární proud 200 A Sekundární proud 1 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1700801

200 A

5 VA

1 A

19 mm

Siemens 4NC5123-0CE21 4NC51230CE21 proudový transformátor 1fázový Primární proud 250 A Sekundární proud 1 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1700802

250 A

5 VA

1 A

19 mm

Siemens 4NC5112-0CB21 4NC51120CB21 proudový transformátor 1fázový Primární proud 50 A Sekundární proud 1 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728566

50 A

1.2 VA

1 A

19 mm

Siemens 4NC5113-2CB21 4NC51132CB21 proudový transformátor 1fázový Primární proud 60 A Sekundární proud 5 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728567

60 A

1.2 VA

5 A

19 mm

Siemens 4NC5115-0CC21 4NC51150CC21 proudový transformátor 1fázový Primární proud 75 A Sekundární proud 1 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728568

75 A

2.5 VA

1 A

19 mm

Siemens 4NC5115-2CC21 4NC51152CC21 proudový transformátor 1fázový Primární proud 75 A Sekundární proud 5 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728686

75 A

2.5 VA

5 A

19 mm

Siemens 4NC5117-0CC21 4NC51170CC21 proudový transformátor 1fázový Primární proud 100 A Sekundární proud 1 A Ø průchodky vodiče:19 mm upevnění pomocí šroubů 1 ks

Objednací číslo:1728687

100 A

2.5 VA

1 A

19 mm

Ke stažení

List technických údajů

List technických údajů 1706513 Siemens 4NC5123-2DE21 4NC51232DE21 proudový transformátor 1fázový Primární proud 250 A Sekundární proud 5 A Ø průchodky

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1706513 Siemens 4NC5123-2DE21 4NC51232DE21 proudový transformátor 1fázový Primární proud 250 A Sekundární proud 5 A Ø průchodky

Popis

Transformátor proudu 250/5A 5VA KL0,5 měnič proudu 4NC. Nasouvací proudový měnič se používá pro primární jmenovité proudy od 40 a do 3000 a, primární jmenovitý proud 5 a nebo 1 a a pro třídy 0,2S, 0,5 a 1. Hodí se také pro měřicí funkce s měřícími funkcemi s PAC a AI Energy Meter díky lepší přesnosti a najdou uplatnění ve strojírenství především u nových zařízení se středním elektrickým výkonem nebo ve výrobě zařízení.
